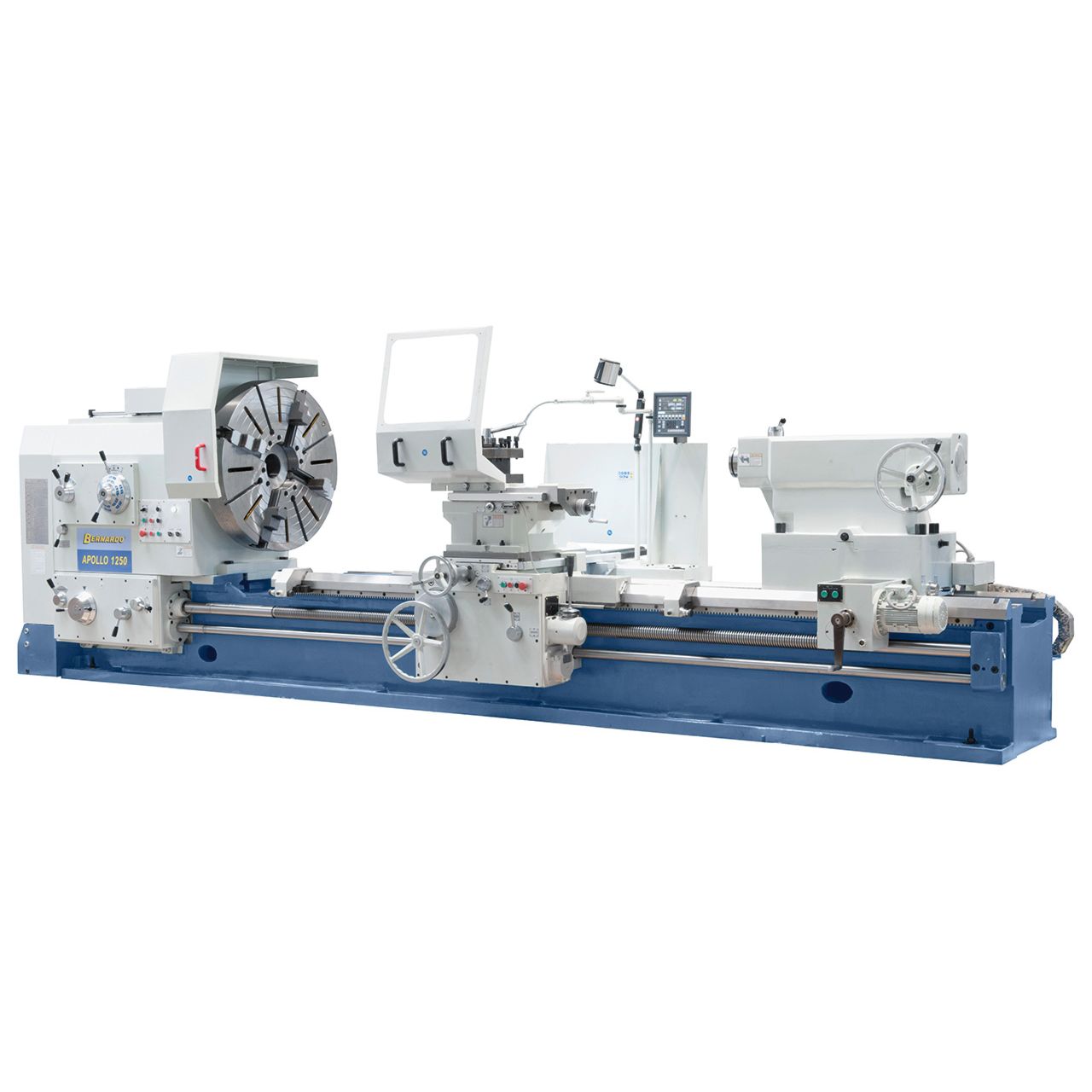

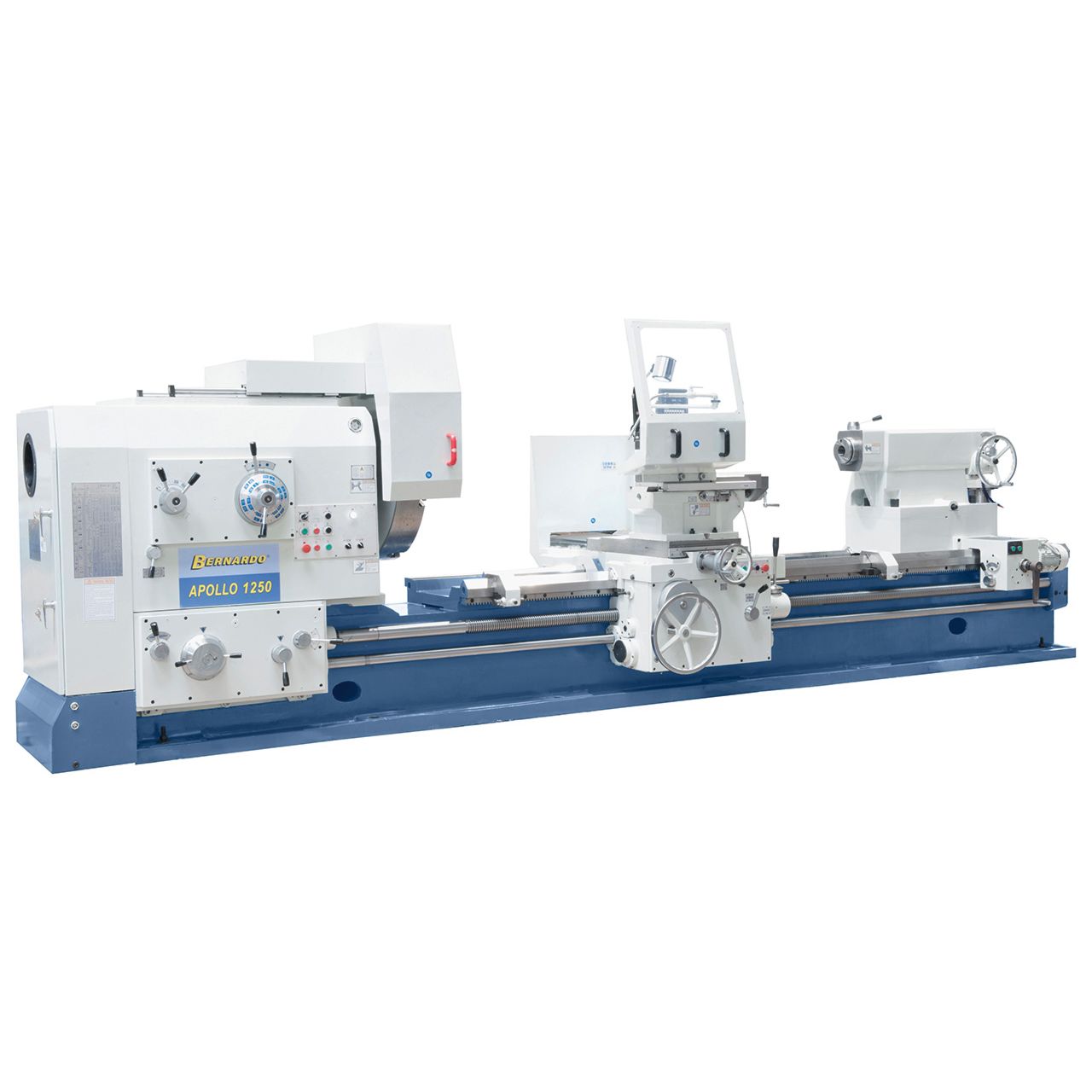

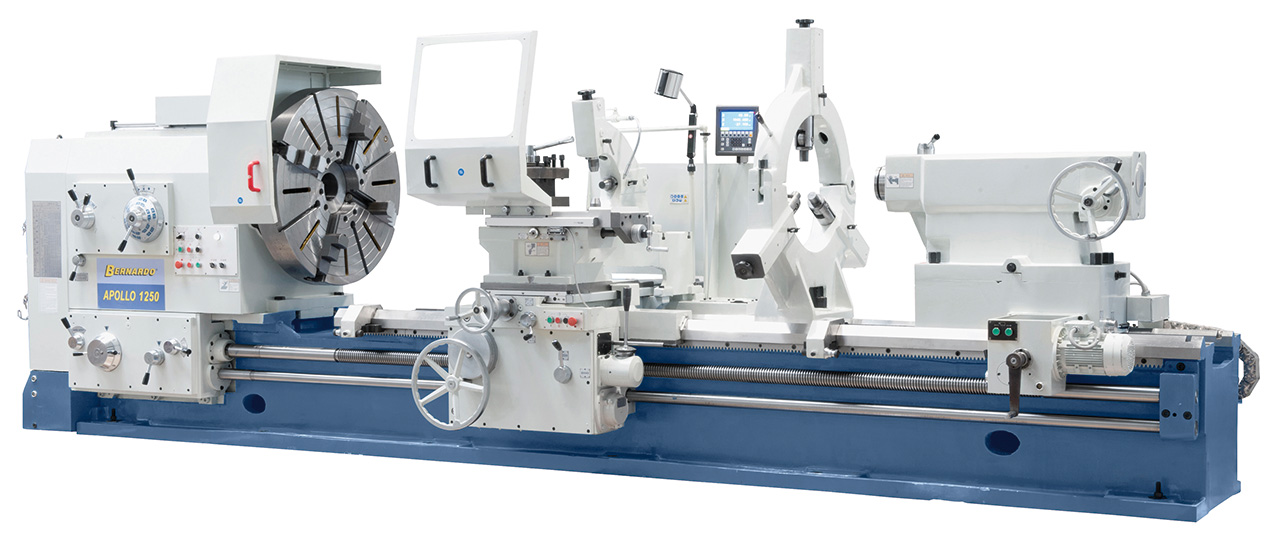

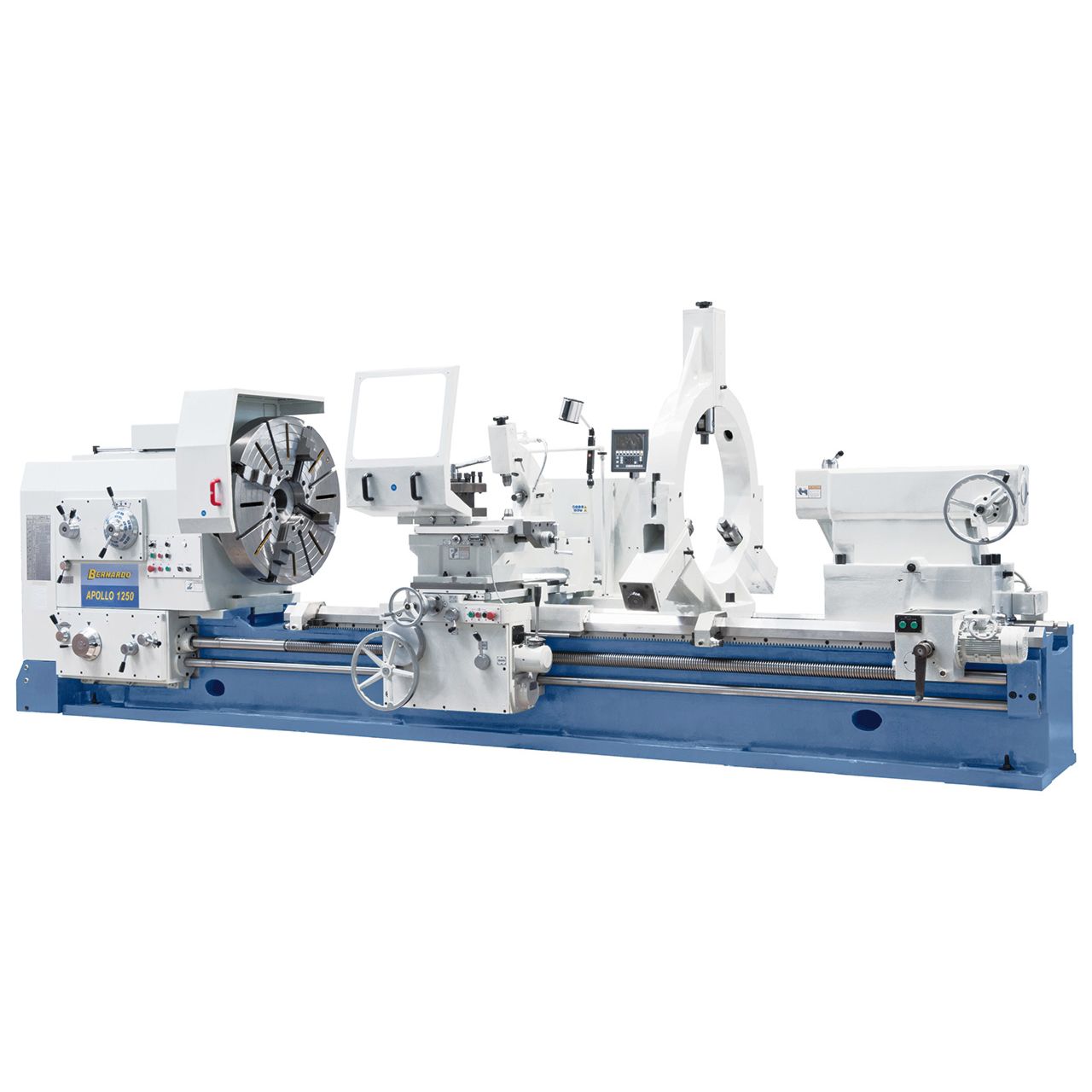

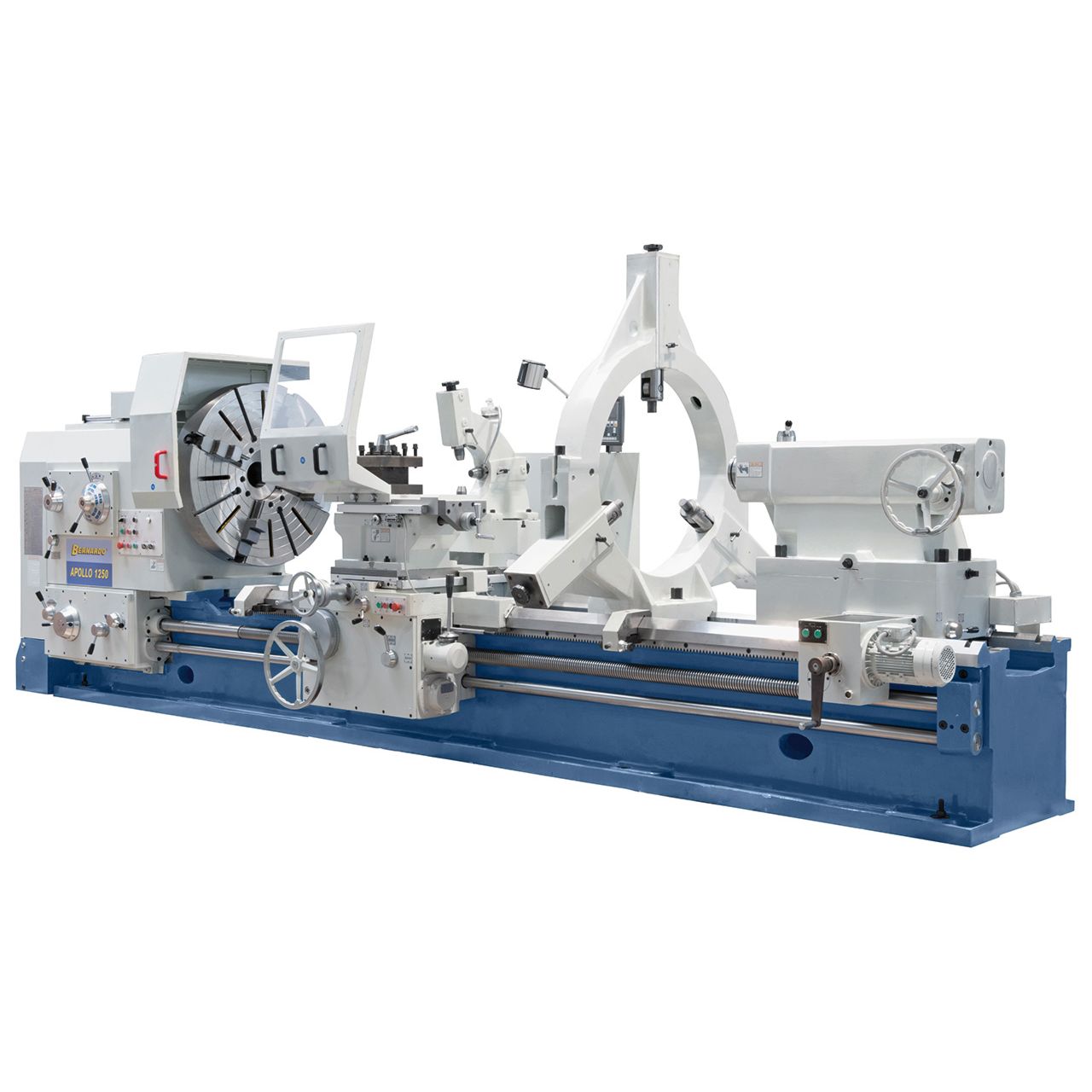

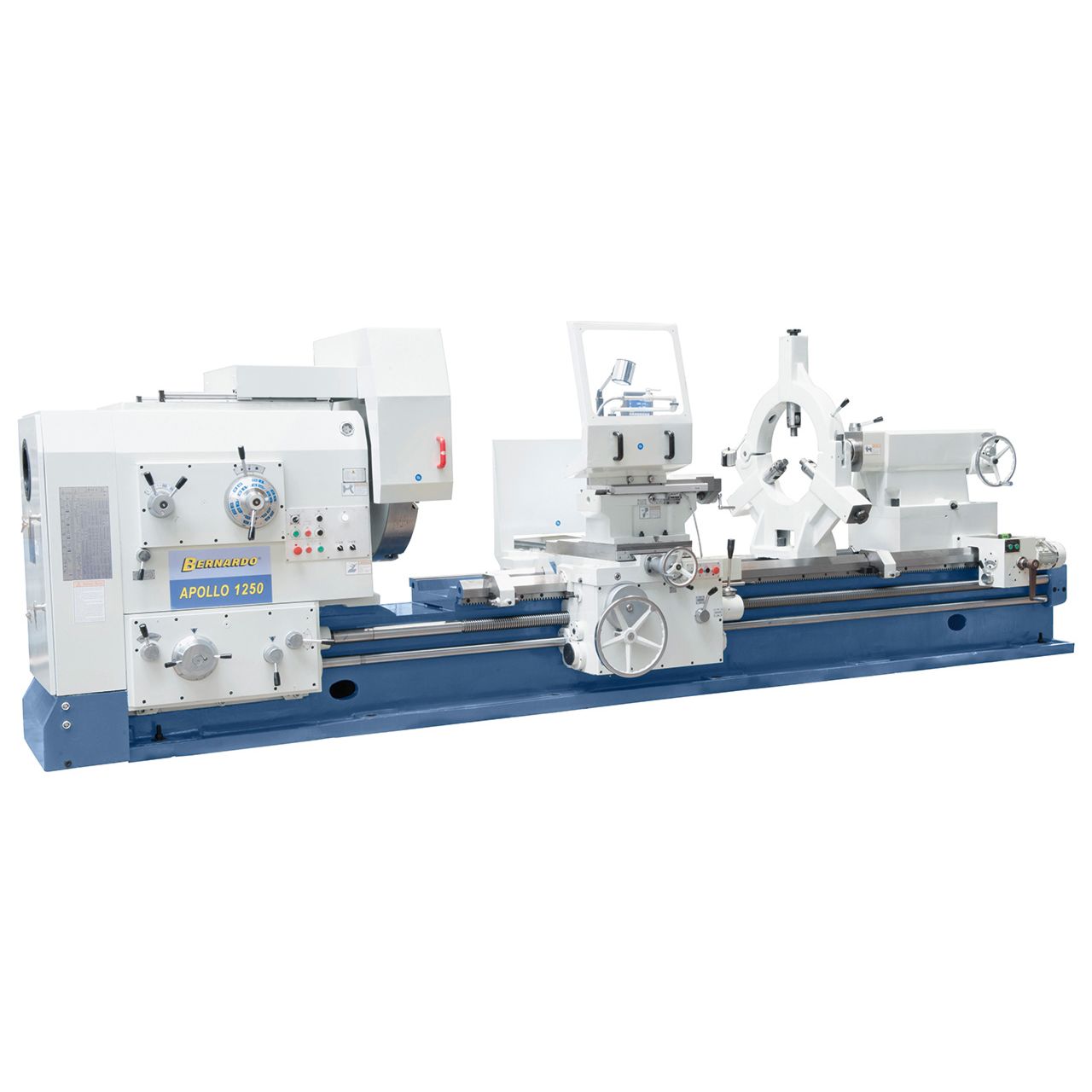

Torno de precisión APOLLO 1250 x 1500

Consultar

REF 03-1375XL Categoría Tornos de precisión

La bancada de la máquina, es extremadamente resistente a la torsión y a las vibraciones, por lo que se cumple un requisito esencial para un torneado exacto
El giro (izquierda / derecha) se transcone mediante un árbol de transmisión con acoplamiento hidráulico

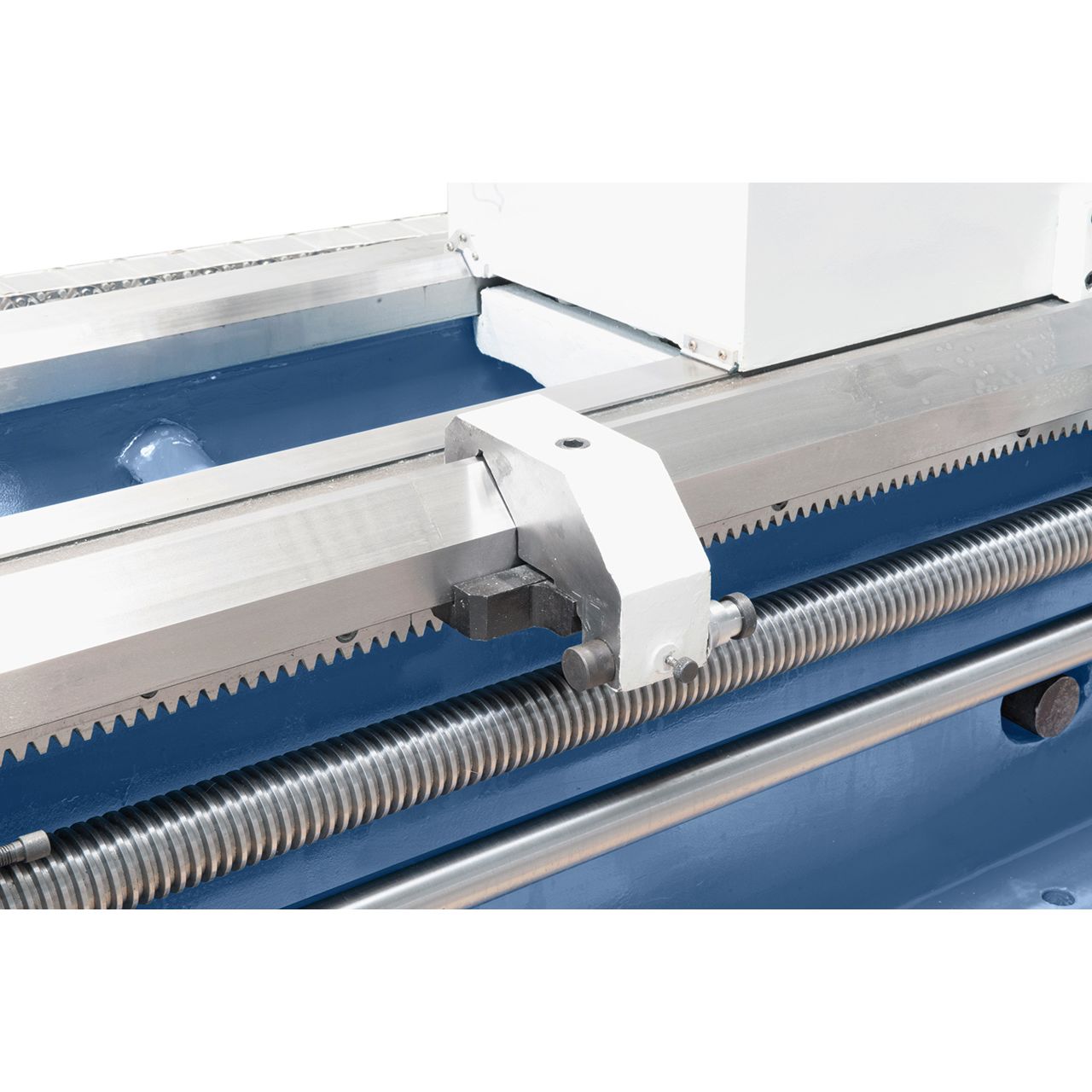

Las guías sobredimensionadas están templadas por inducción y rectificadas

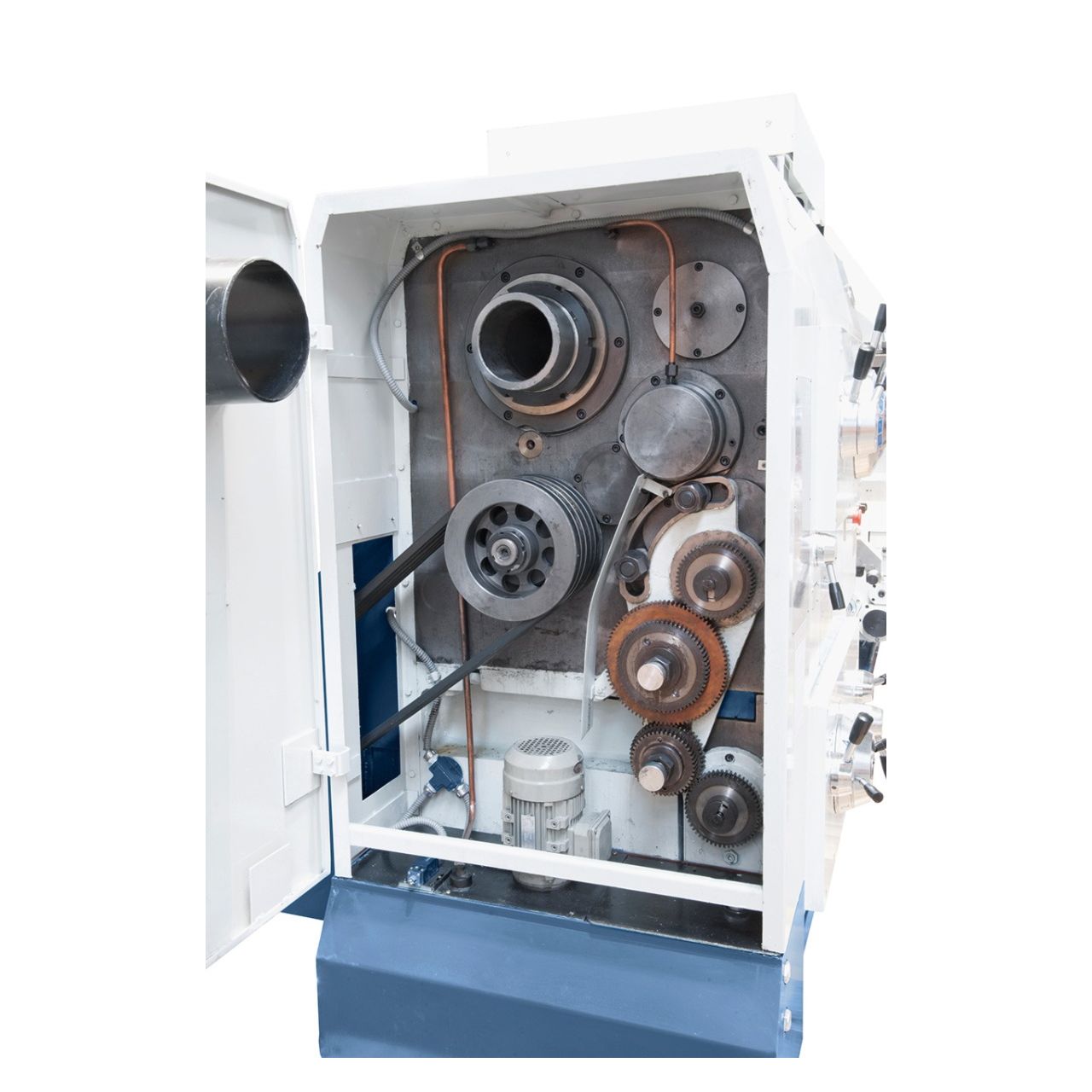

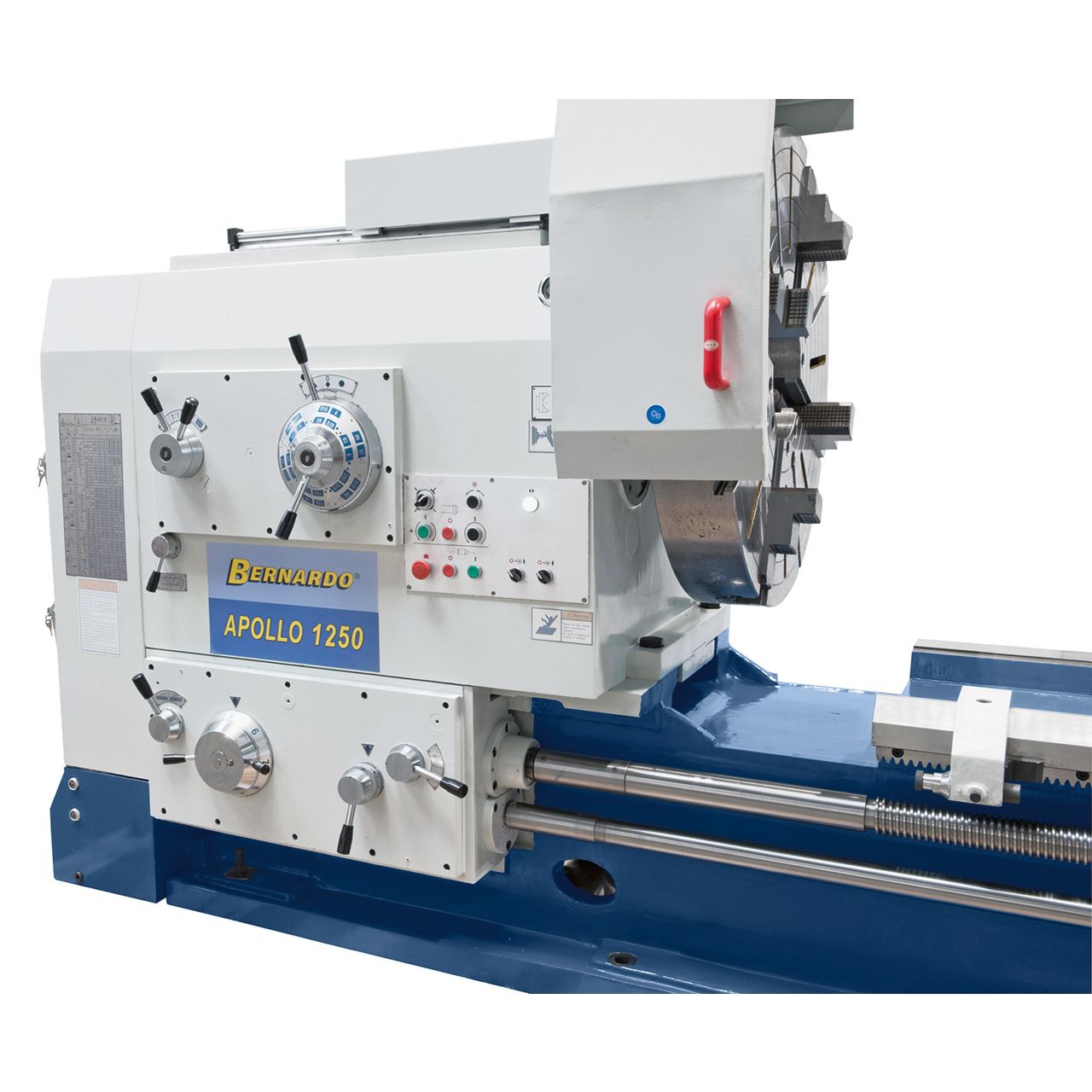

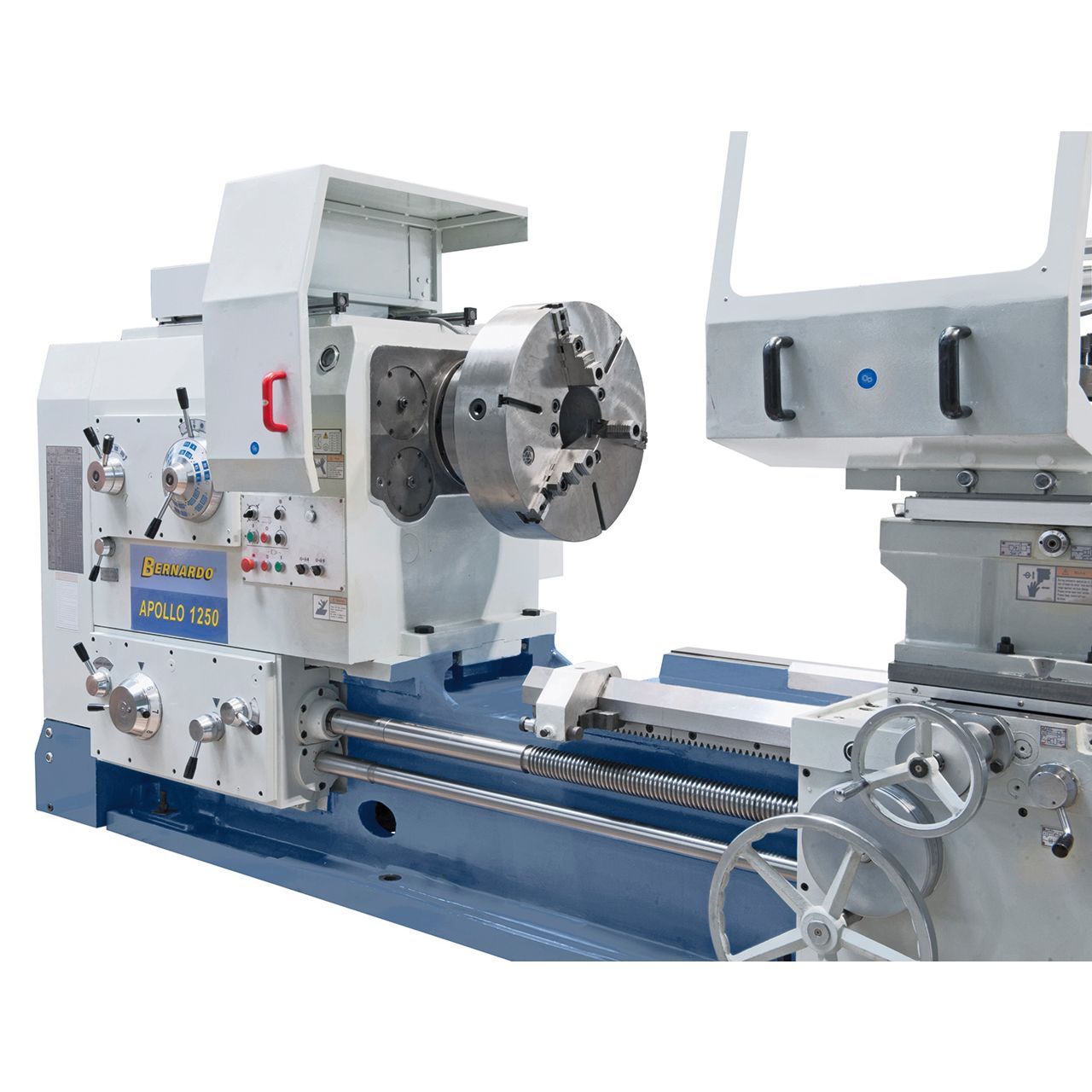

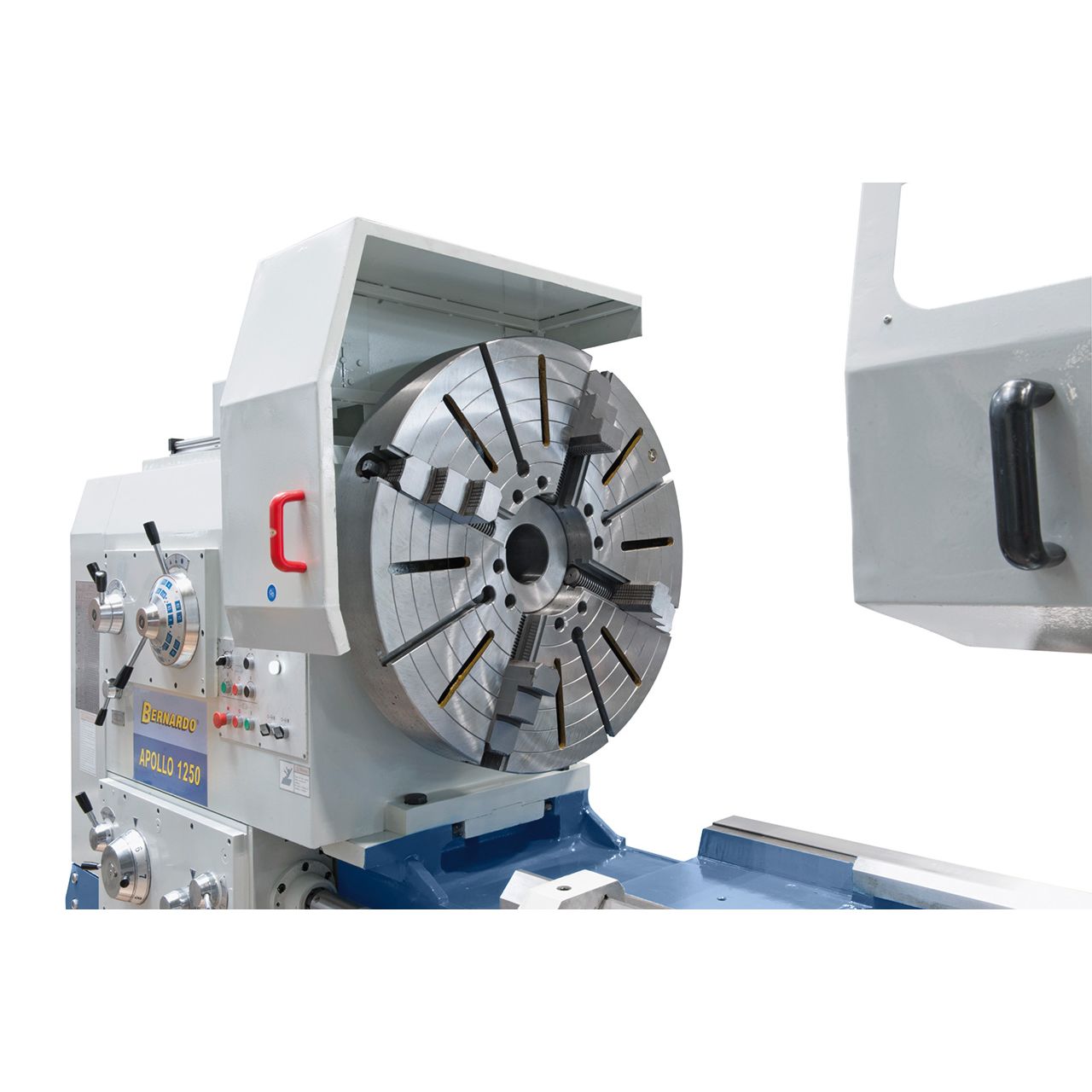

La cabezal de fundición y gran espesor de pared, de diseño compacto garantiza la rigidez y la estabilidad
Engranajes y ejes templados y rectificados, incluso en el mecanismo de avance
La máquina dispone de una gama de revoluciones entre 3,15 y 400 rpm con 36 velocidades para el mecanizado de gran variedad de piezas
Arranque suave del cabezal gracias al embrague mecánico multidisco

Distancia entre puntos	1500 mm
Diámetro de torneado
sobre la bancada	1250 mm
sobre el carro	900 mm
Carrera
Eje x	630 mm
Eje z	1300 mm
Eje z1	300 mm
Peso máx. de la pieza de trabajo	6000 kg
Anchura de la bancada	755 mm
Giro del carro superior	± 180°
Revoluciones del cabezal (derecha/izquierda)	(24) 3,15 – 315 / (12) 5 – 400 rpm
Paso de barra	130 mm
Cono del cabezal	ISO A2-15
Avance
Eje x\| Eje z \| Eje z1	0,064 – 12 mm/r \|0,032 – 6 mm/r \| 0,016 – 3 mm/r
Avance rápido
Eje x\| Eje z	1870 mm/min \| 3740 mm/min
Roscado
métrica \| diametral	(45) 1 – 120 mm \| (42) 30 – 1/4 DP
Módulo \| whitworth	(46) 0,5 – 60 mm \| (48) 0,5 – 60 GPZ

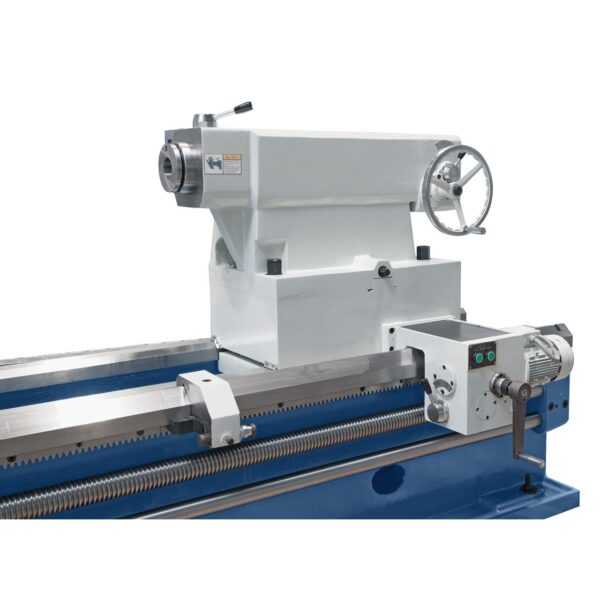

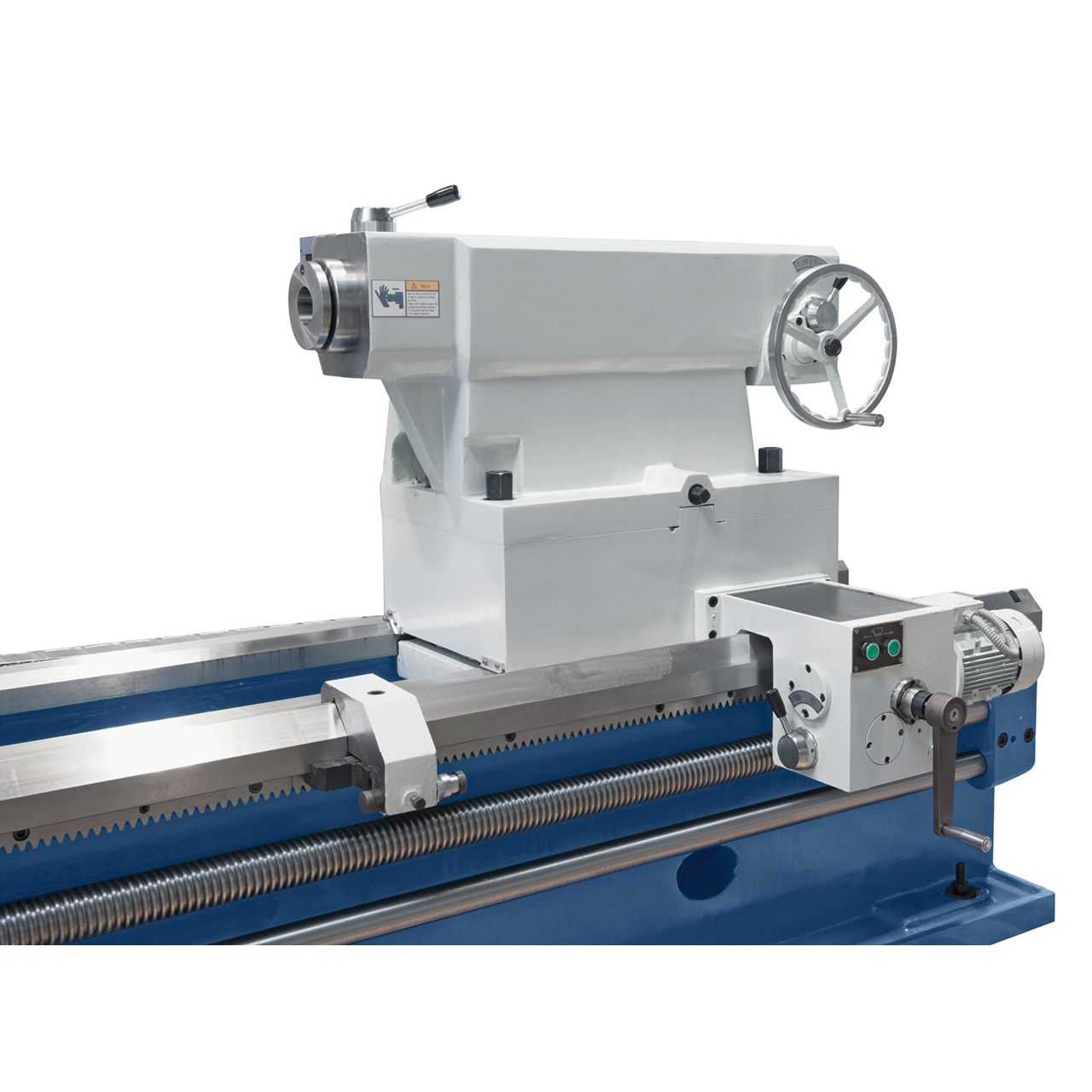

Cono de la caña del contrapunto / Ø	métrica 80 / 160 mm
Carrera de la caña del contraputno	300 mm
Ajuste transversal del contrapunto	± 2,5 mm

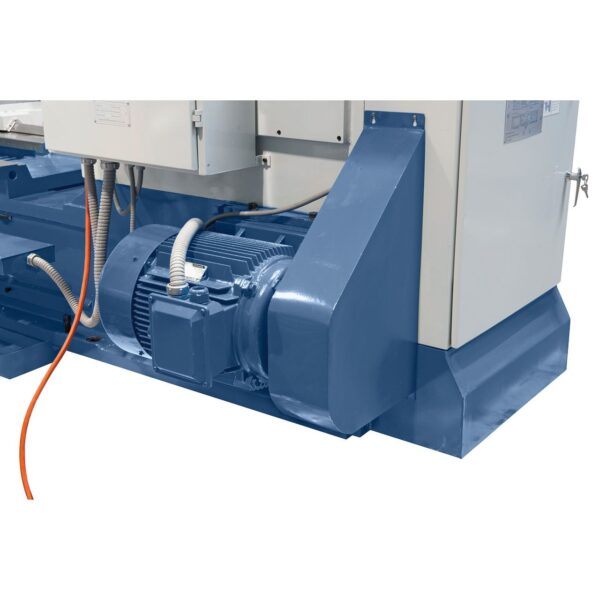

Potencia del motor	22 kW
Longitud x Ancho	4,6 x 1,88 m
Altura	1,92 m
Peso aprox.	10.050 kg
