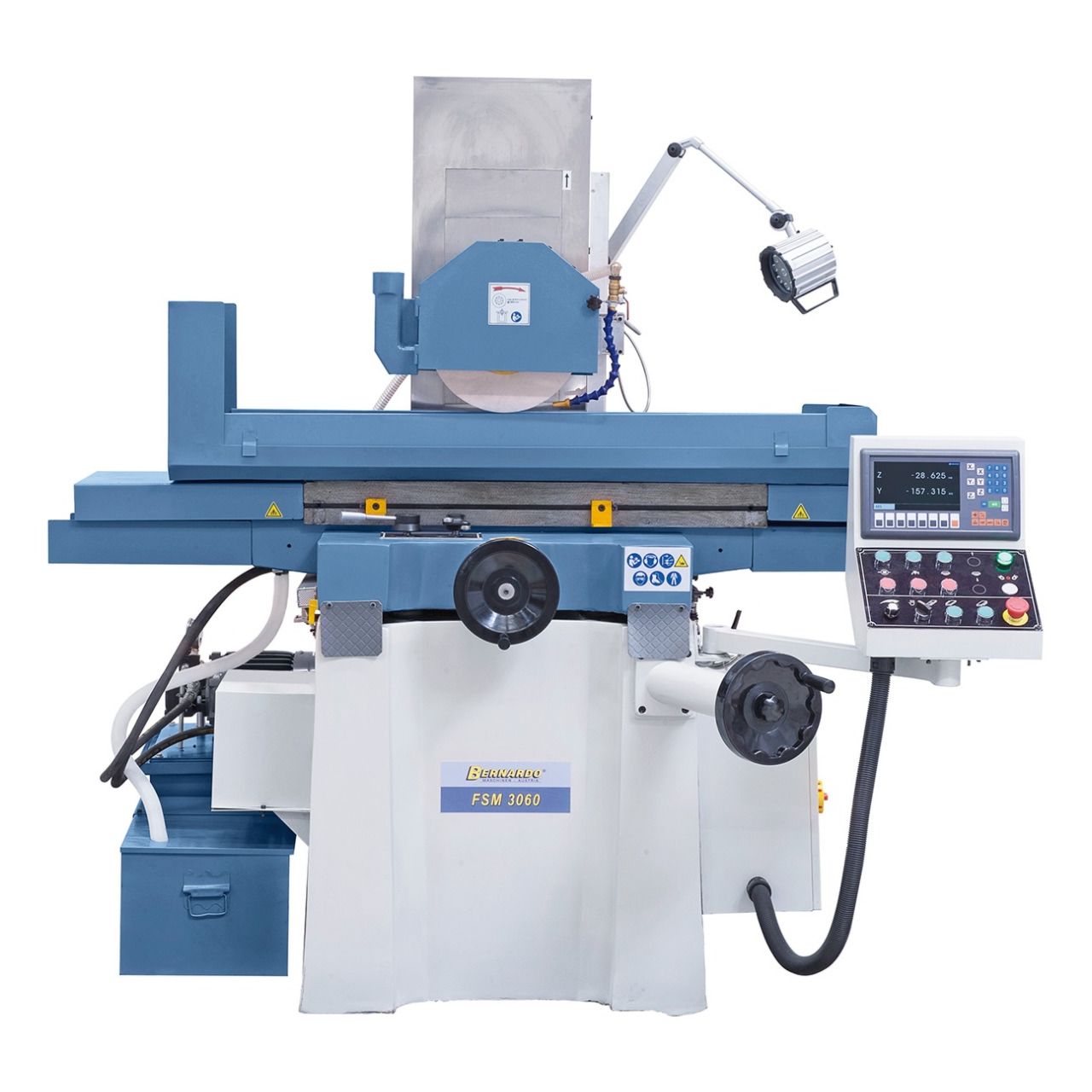

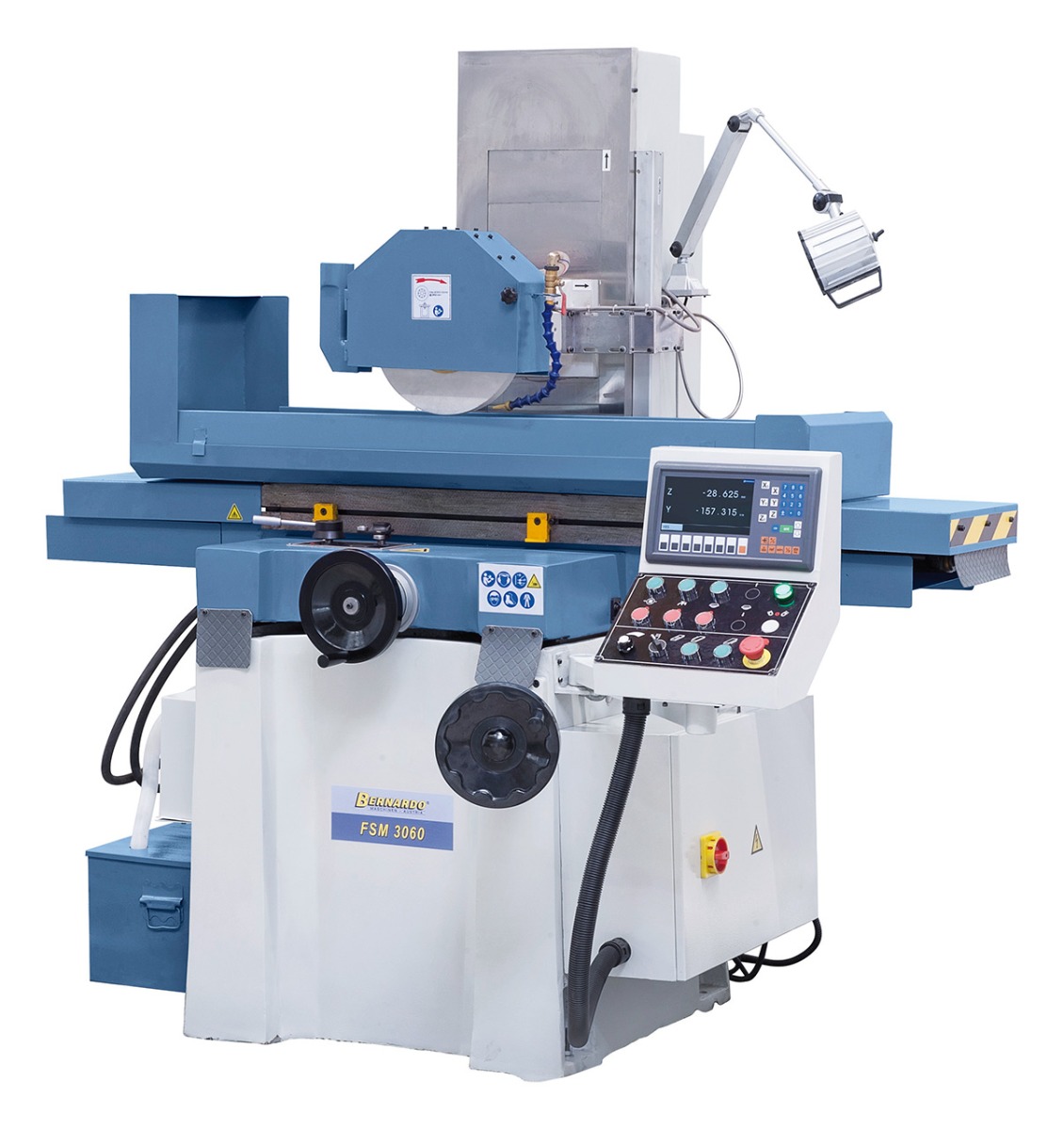

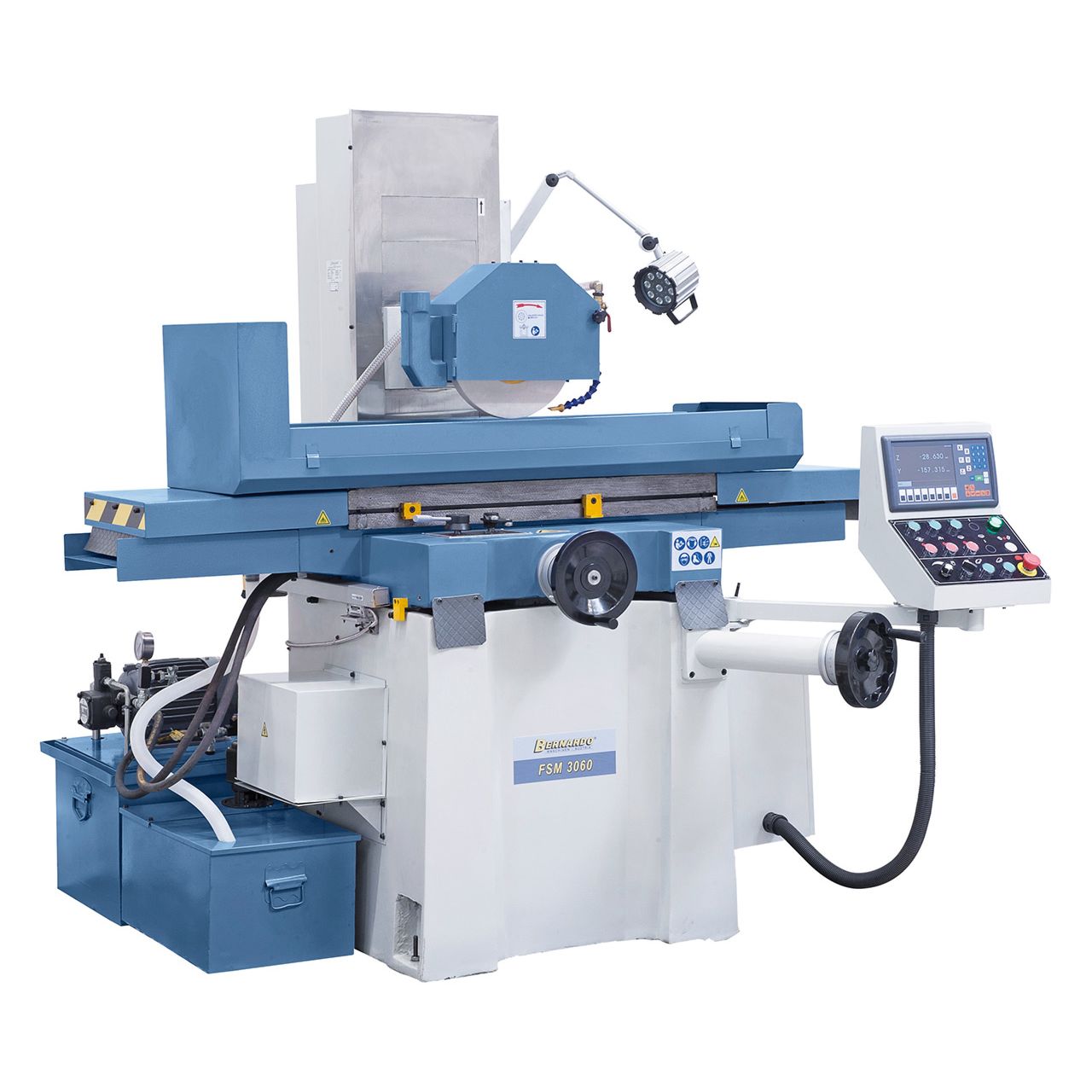

La rectificadora plana FSM 3060 convence por su diseño robusto. Todos los componentes principales, tales como soportes, base y carros están fabricados de fundición de alta calidad. Mediante la amplia gama de accesorios estándar, este modelo ofrece un paquete de servicio óptimo para la fabricación de herramientas y moldes.
Rectificadora planas FSM 3060
20.030,00 €
Tiempo de entrega: 10-14 días
DIRECTO DE FÁBRICA
A destacar

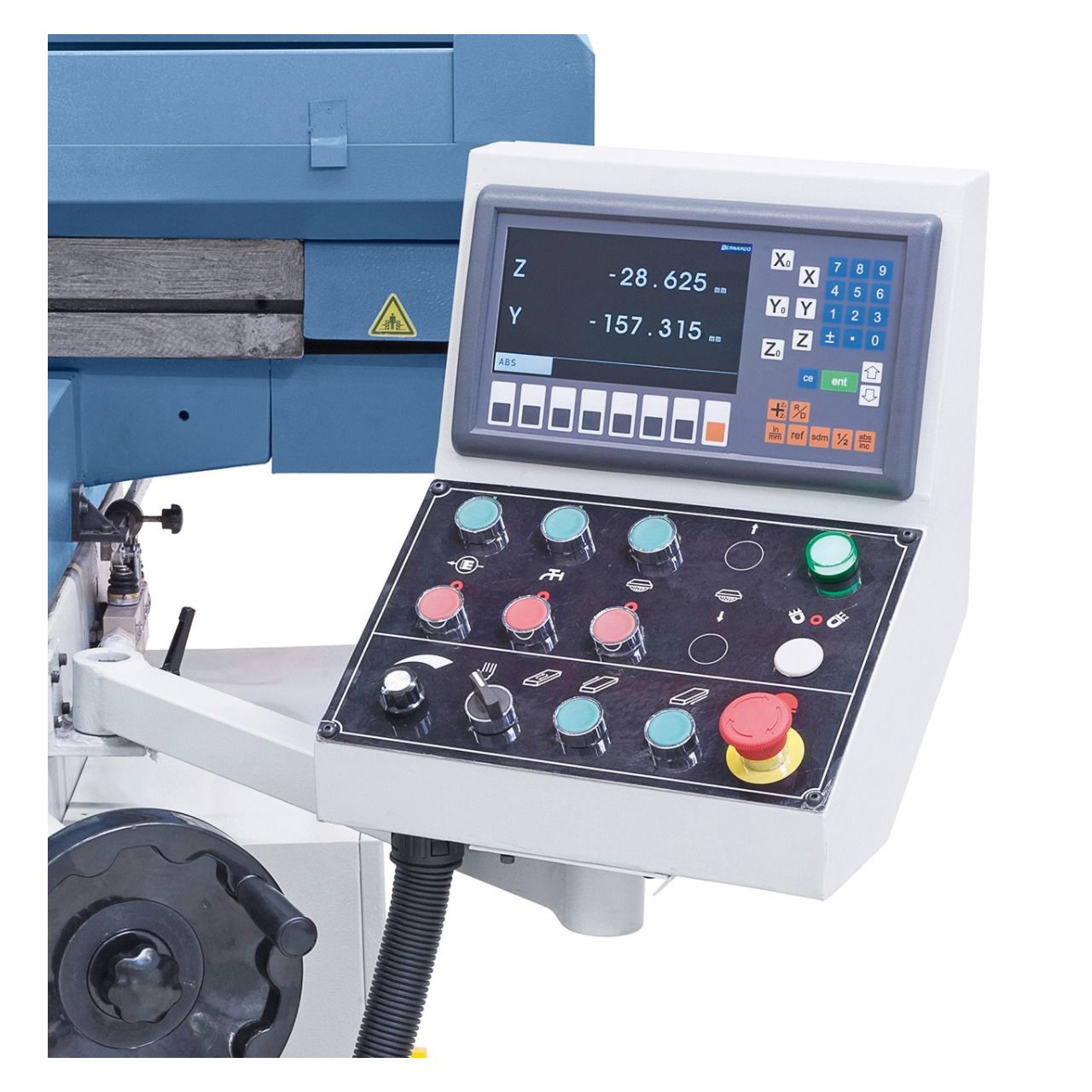

- Visualizador de cotas LCD en 2 ejes ES-12 H

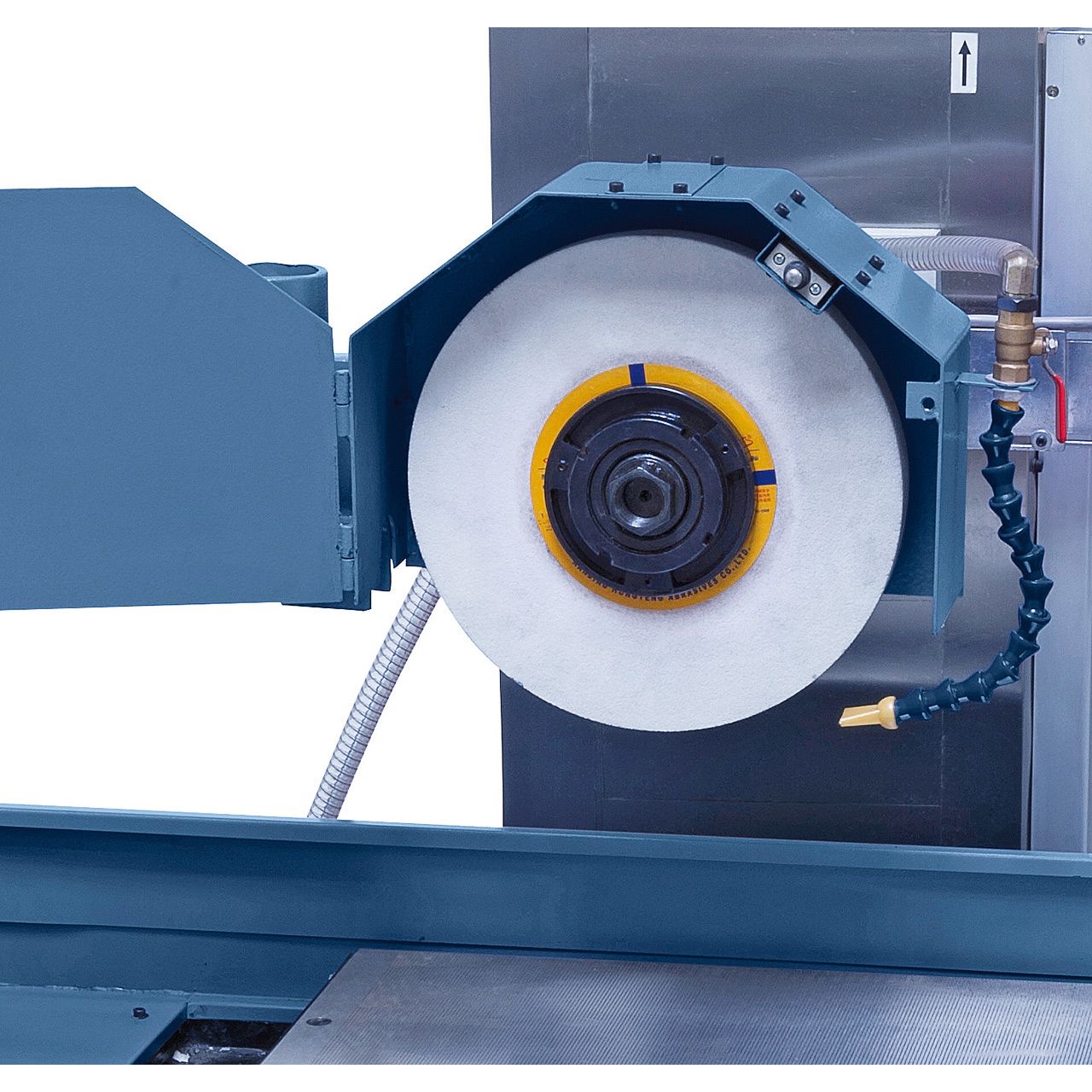

- Muela
- Portamuelas
- Lámpara de máquina LED

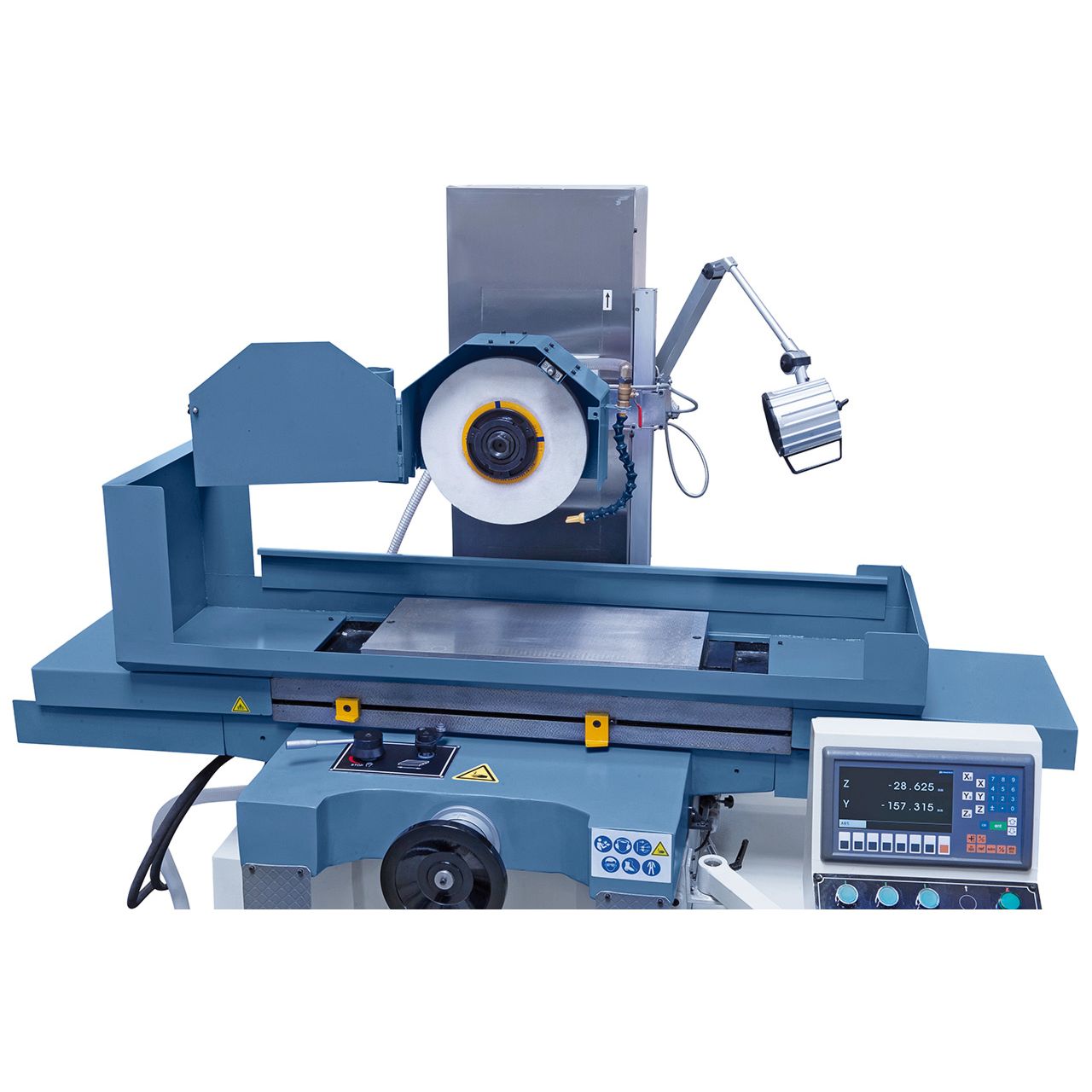

- Mesa de imán permanente
- Base de equilibrador
- Eje de equilibrado
- Cubierta de protección
- Desmagnetizador

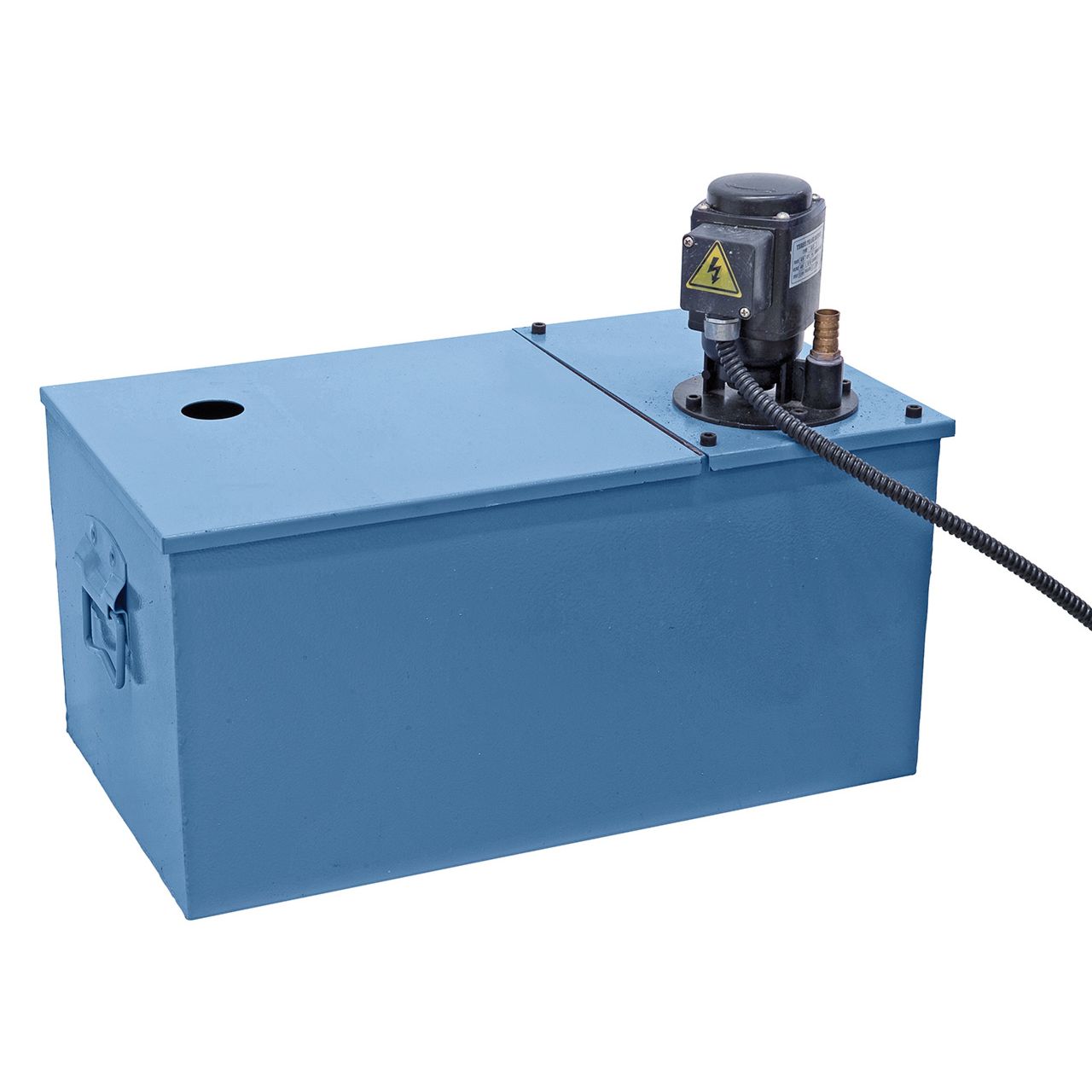

- Dispositivo de refrigeración
- Diamante
- Pie de máquina
- Lubricación central
- Herramienta de servicio
Detalles
- Efecto Slip-Stick reducido mediante contraguías revestidas de plástico en los ejes X e Y
- Guías longitudinales plano y prisma, guías transversales de doble prisma
- Rodamientos pretensados axial y radialmente sin holgura en el cabezal de rectificar

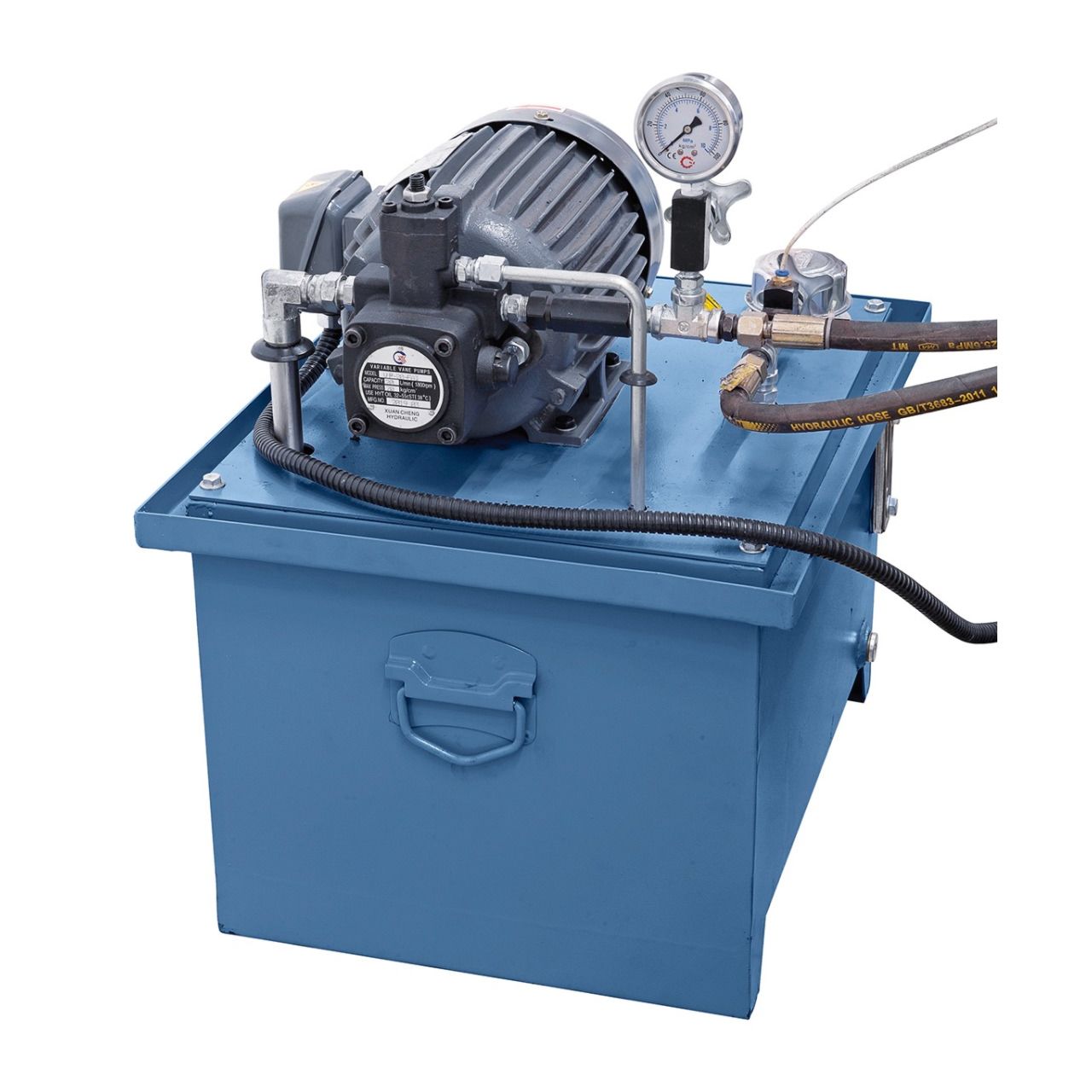

- Unidad hidráulica individual con intercambiador de calor, que evita vibraciones y carga térmica
- Elevada estabilidad gracias a las fuertes nervaduras y las paredes sobre-dimensionadas
- El sofisticado sistema hidráulico garantiza un suave movimiento de la mesa incluso bajo una elevada carga
- Equipamiento completo: visualizador de cotas en 2 ejes, mesa magnética de imán permanente, etc.
- Lubricación central para todas las guías
Características técnicas
Dimensiones de la mesa |
300 x 700 mm |
Ranuras en T: número / ancho |
1 / 14 mm |
Mesa de imán permanente |
300 x 600 mm |
Carrera longitudinal |
640 mm |
Carrera transversal |
320 mm |
Distancia husillo / mesa |
520 mm |
Peso máx. de la pieza de trabajo* |
200 kg |
Muela |
300 x 30 x 75 mm |
Avancede la mesa, hidráulica |
3 – 20 m/min |
Movimiento transversal |
|
Avance del carro por giro del volante |
4 mm/r |
Graduación del volante |
0,02 mm |
Movimiento vertical |
|
Avance del carro por giro del volante |
2 mm/r |
Graduación del volante |
0,01 mm |
Motor del husillo portamuela |
4,0 kW |
Revoluciones |
1440 rpm |
Dispositivo de refrigeración |
1,5 kW |
Longitud |
2000 mm |
Anchura |
1650 mm |
Altura |
1850 mm |
Peso aprox. |
1330 kg |
*con mesa magnética
