Peso | 5200 kg |
---|

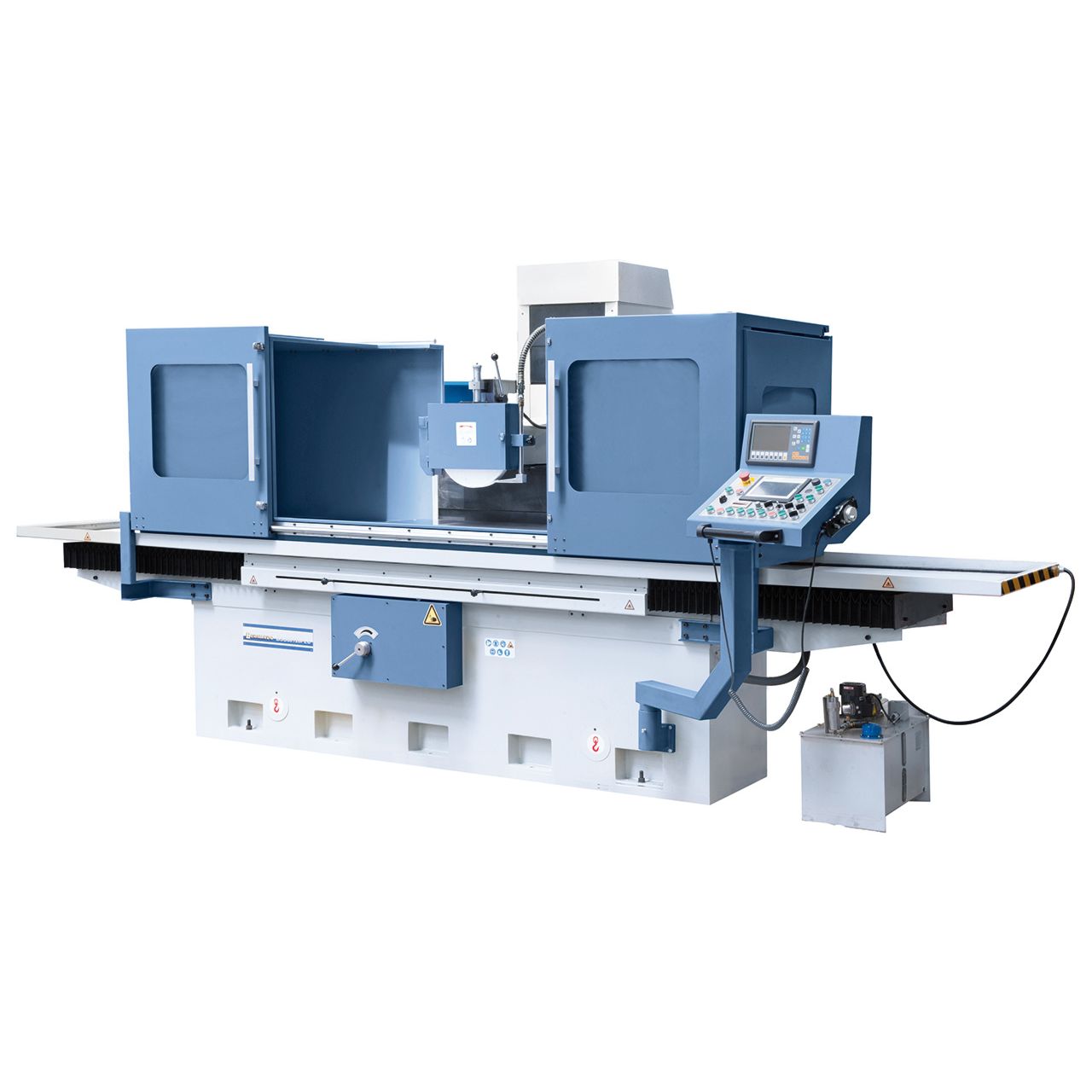

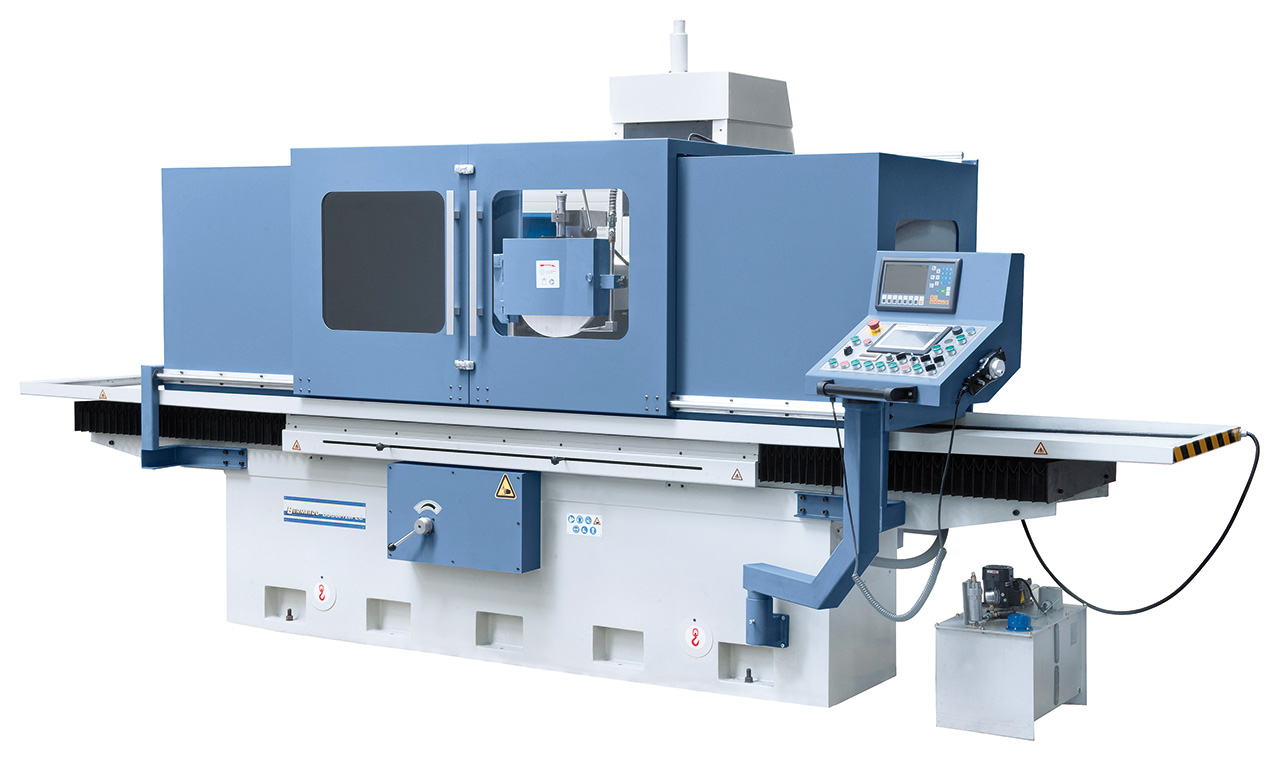

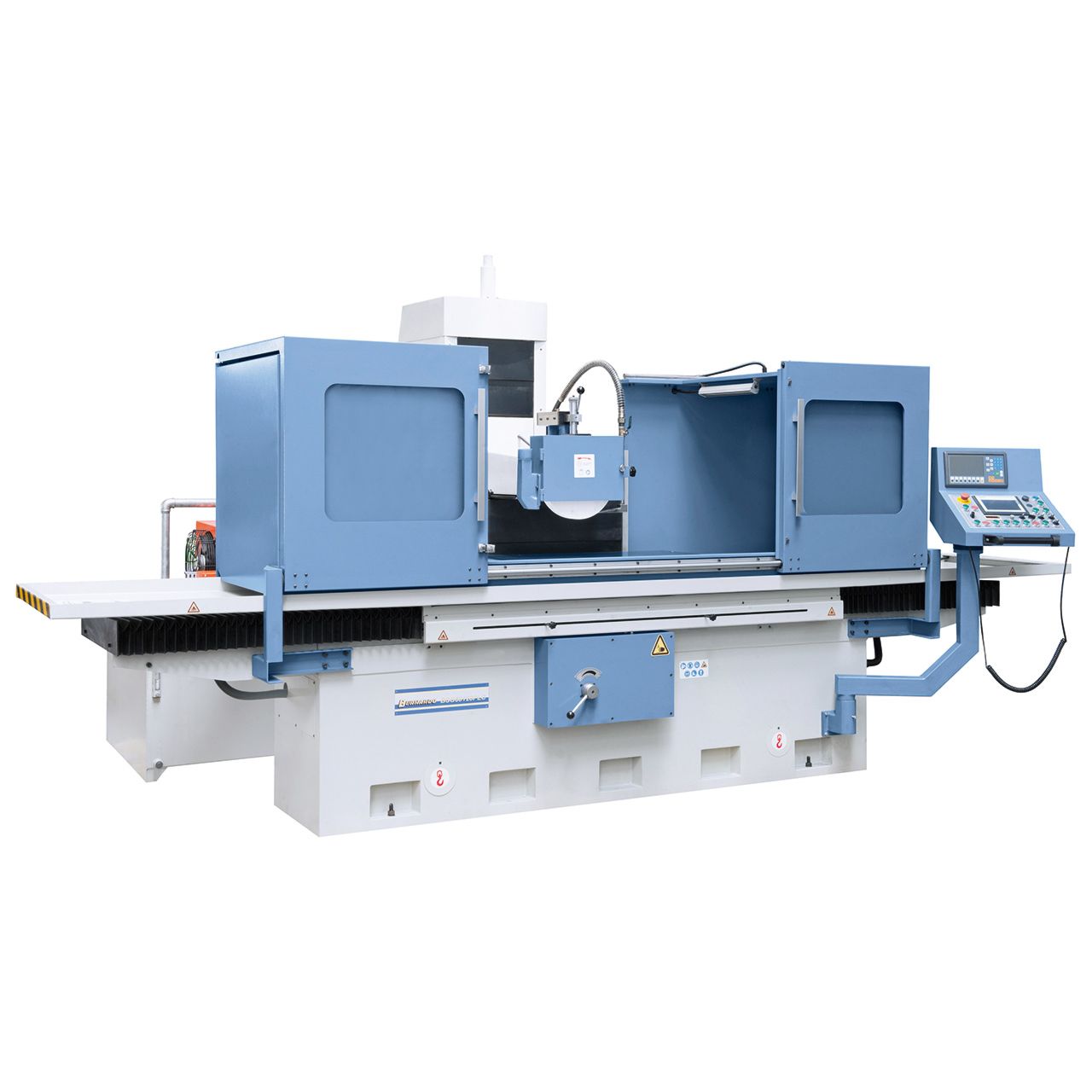

Rectificadora plana BSG 60160 PLC
70.060,00 €
Tiempo de entrega: 10-14 días
DIRECTO DE FÁBRICA
A destacar
- Visualizador de cotas LCD en 2 ejes ES-12 H

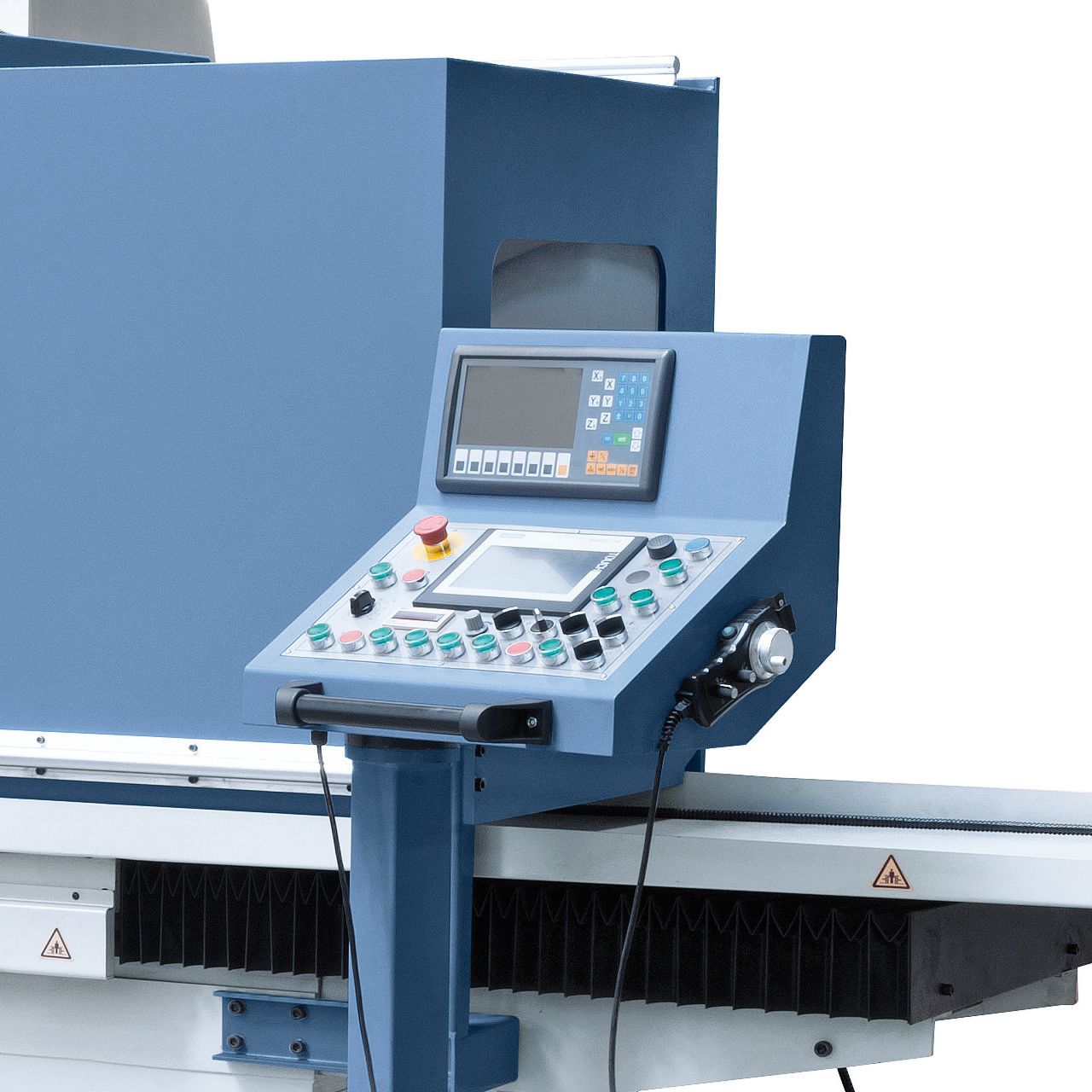

- Panel Siemens SAMRT IE V3 con pantalla táctil
- Volante electrónico

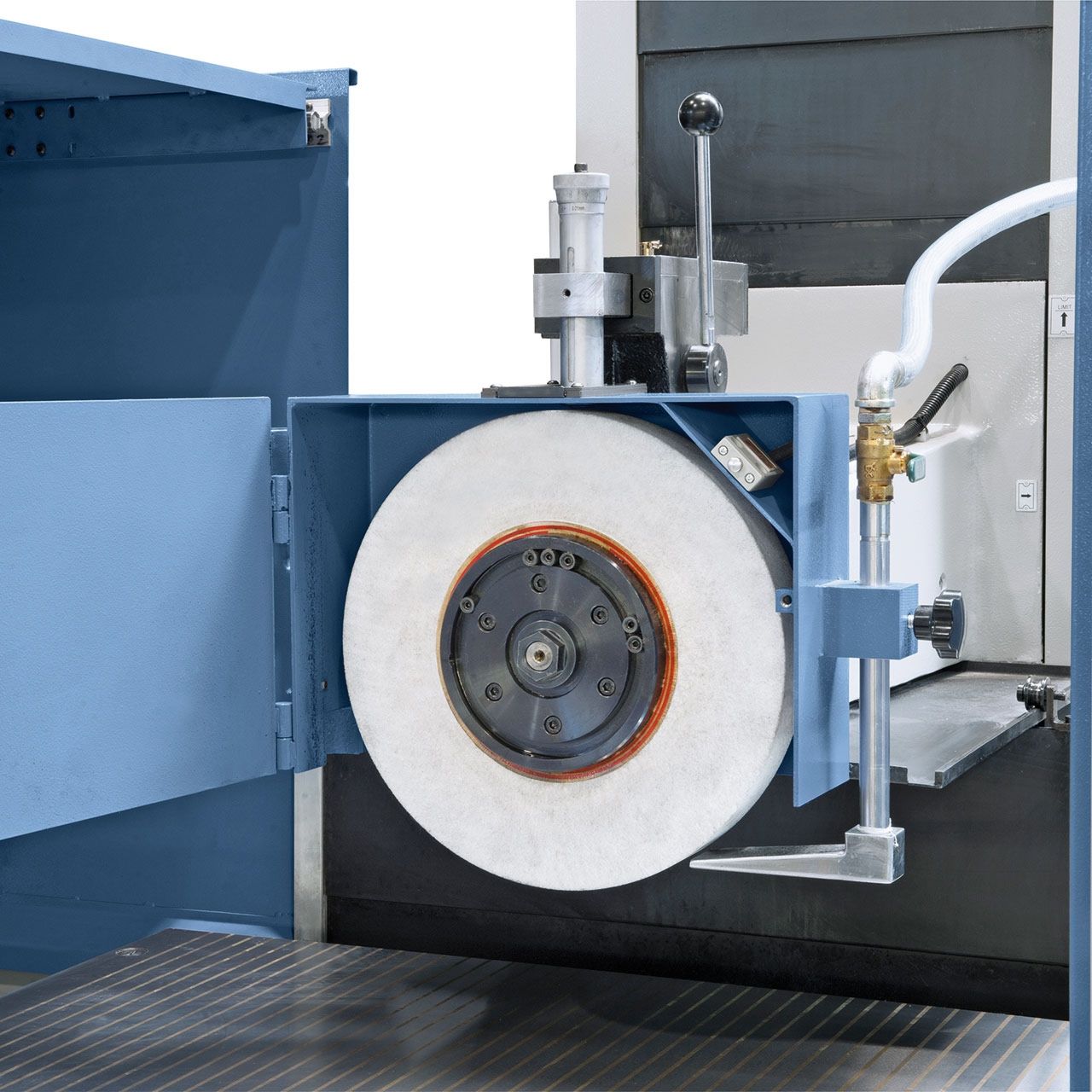

- Muela
- Portamuelas
- Lámpara de máquina LED
- Mesa magnética
- Base de equilibrador
- Eje de equilibrado
- Cubierta de protecciónen
- Diamantador
- Desmagnetizador

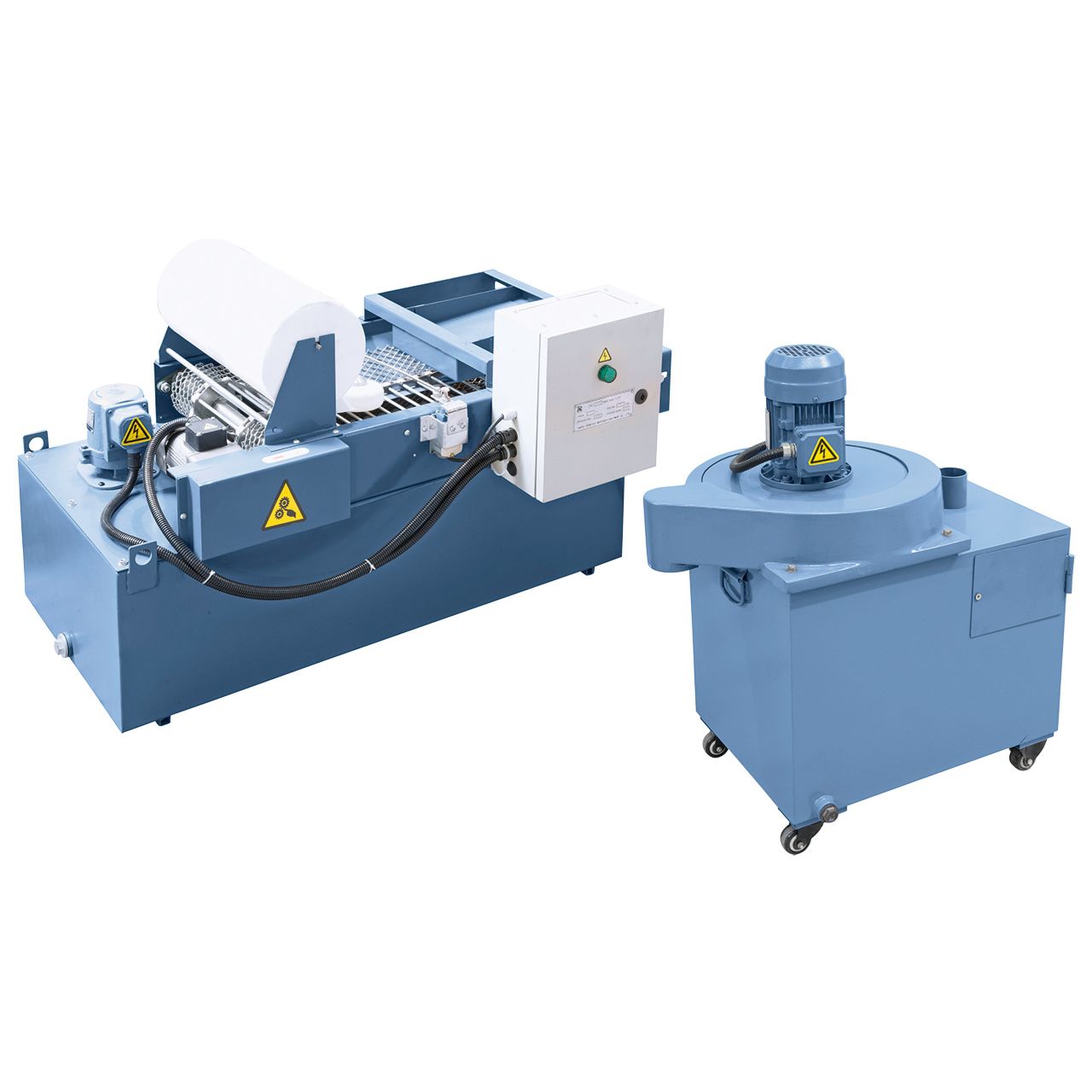

- Dispositivo de refrigeración
- Diamante
- Pie de máquina

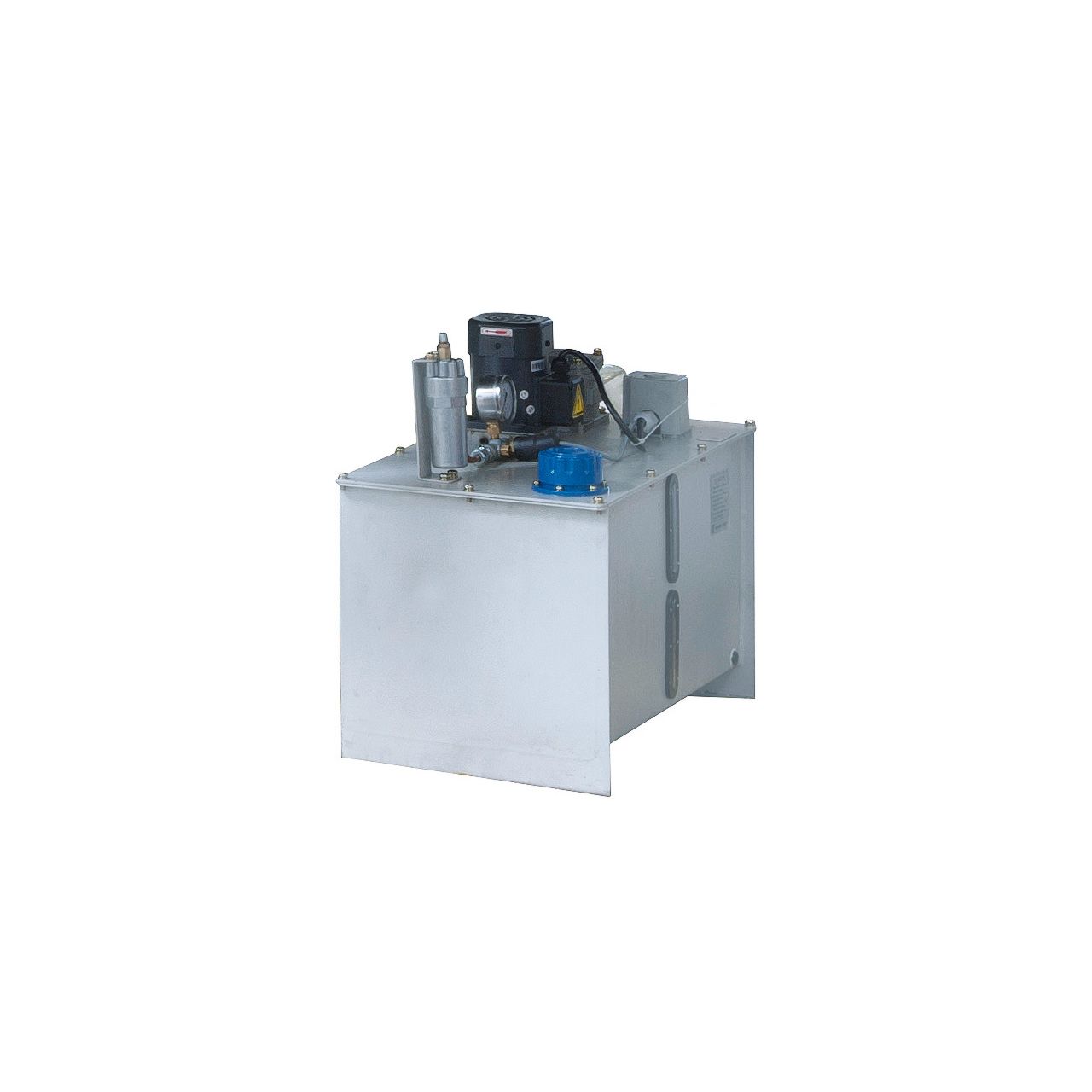

- Lubricación central
- Refrigeración por aceite hidráulico
- Herramienta de servicio
Detalles
- Guías longitudinales y transversales de la mesa templadas y rectificadas, contraguías recubiertas de Turcite-B con alta resistencia al desgaste y baja fricción
- Guía longitudinal de la mesa con plano y prisma, guía transversal de la mesa con doble prisma
- Desplazamiento controlado por ordenador hasta la altura de la pieza a marcha rápida, acabado, chispeado, retorno automático la posición de inicio al finalizar el programa
- Rodamientos pretensados axial y radialmente sin holgura en el cabezal de rectificar
- La base recocida de la máquina garantiza una alta precisión
- Elevada estabilidad debido a las fuertes nervaduras y las paredes sobre dimensionadas
- Movimiento longitudinal y transversal de la mesa ajustable mediante topes finales
- El sofisticado sistema hidráulico garantiza un movimiento suave de la mesa incluso bajo una elevada carga
- Control PLC Siemens incluido para programar ciclos de afilado sencillos mediante pantalla táctil
Características técnicas
Dimensiones de la mesa | 600 x 1600 mm |
Ranuras en T: número / ancho | 3 / 18 mm |
Mesa de imán permanente | 600 x 800 mm (2 piezas) |
Carrera longitudinal | 1750 mm |
Carrera transversal | 660 mm |
Distancia husillo / mesa | 600 mm |
Peso máx. de la pieza de trabajo* | 1300 kg |
Muela | 350 x 50 x 127 mm |
Avancede la mesa, hidráulica | 5 – 25 m/min |
Movimiento transversal | |
Avance automático del carro | 0,5 – 20 mm/elevación |
Avance rápido | 50 – 600 m/min |
Movimiento vertical | |
Avance automático del carro | 0,005 / 0,01 / 0,015 / |
0,02 / 0,03 / 0,04 mm | |
Avance rápido | 50 – 500 mm/min |
Motor del husillo portamuela | 7,5 kW |
Revoluciones | 1450 rpm |
Dispositivo de refrigeración | 5,5 kW |
Potencia motor vertical | 18 kW |
Longitud | 5500 mm |
Anchura | 2750 mm |
Altura | 2700 mm |
Peso aprox. | 7000 kg |
*con mesa magnética |
