Los modelos son ideales para el procesamiento de piezas hasta 700 kg y uno superficie de rectificado hasta 1150 × 560 mm. Mediante el amplio equipamiento de serie, como por ejemplo, el movimiento vertical controlado por ordenador, el dispositivo de diamantar con ajuste micrométrico, la mesa magnética con desmagnetizador y el visualizador de cotas en 2 ejes, este modelo ofrece un servicio óptimo para el usuario.

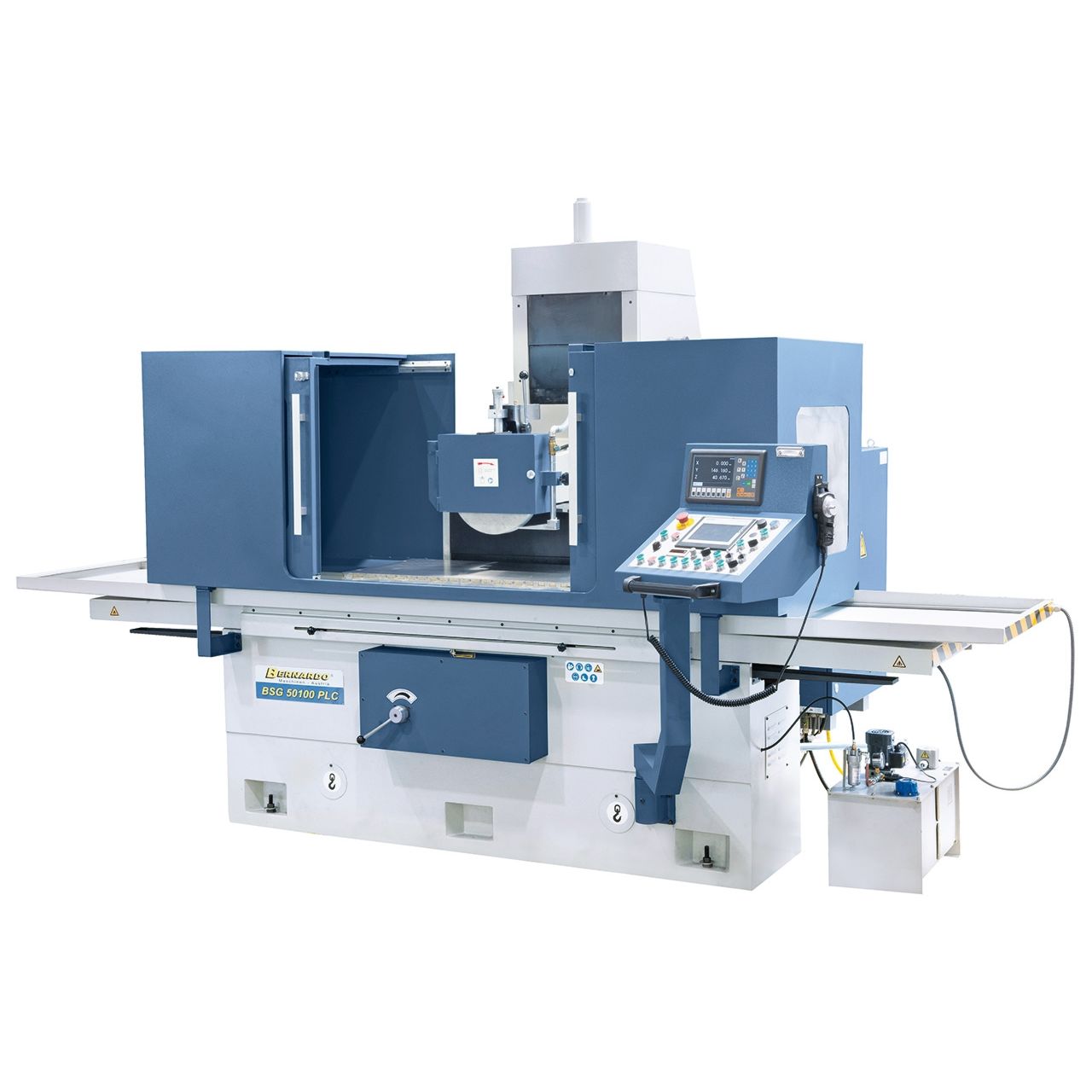

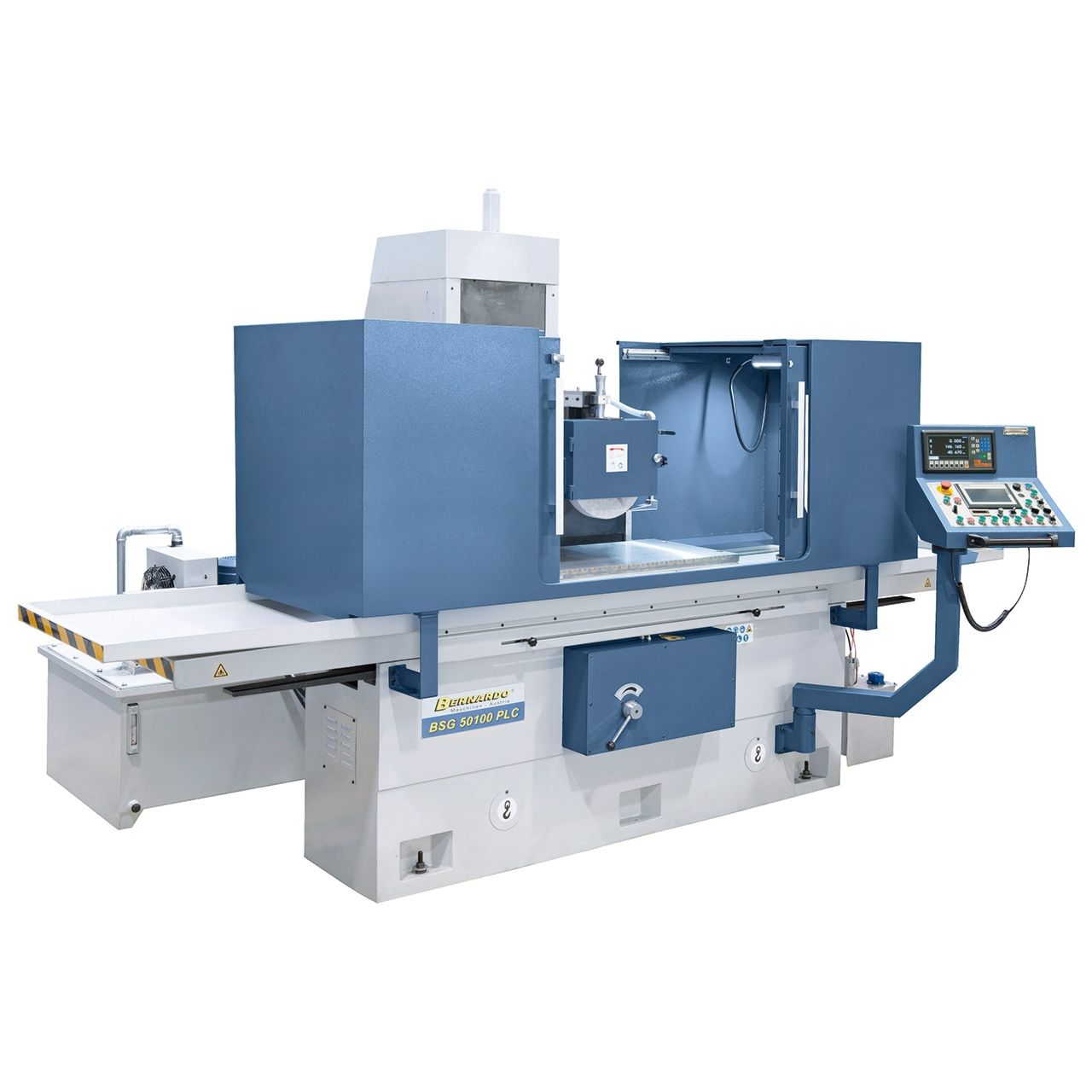

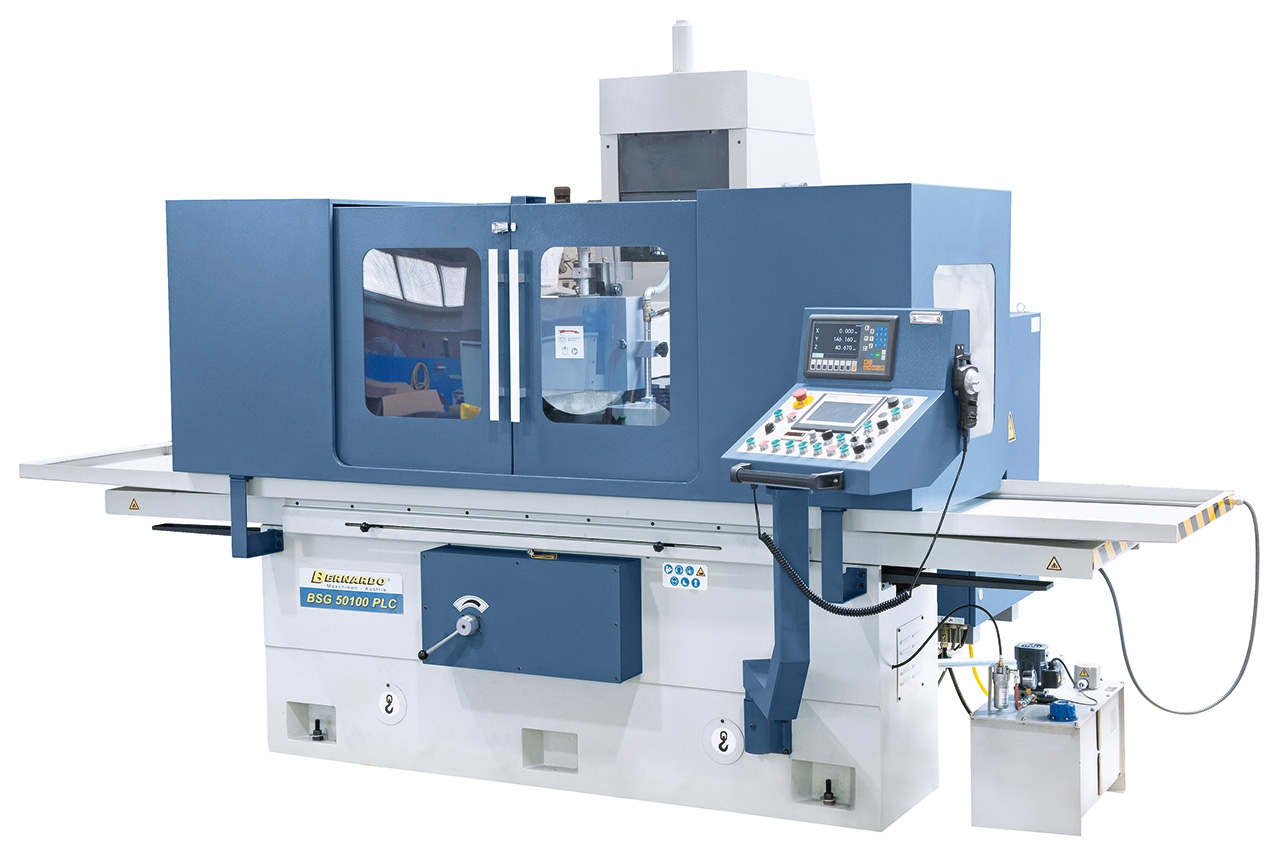

Rectificadora plana BSG 50100 PLC
58.440,00 €
Tiempo de entrega: 10-14 días
DIRECTO DE FÁBRICA
A destacar
- Visualizador de cotas LCD en 2 ejes ES-12 H

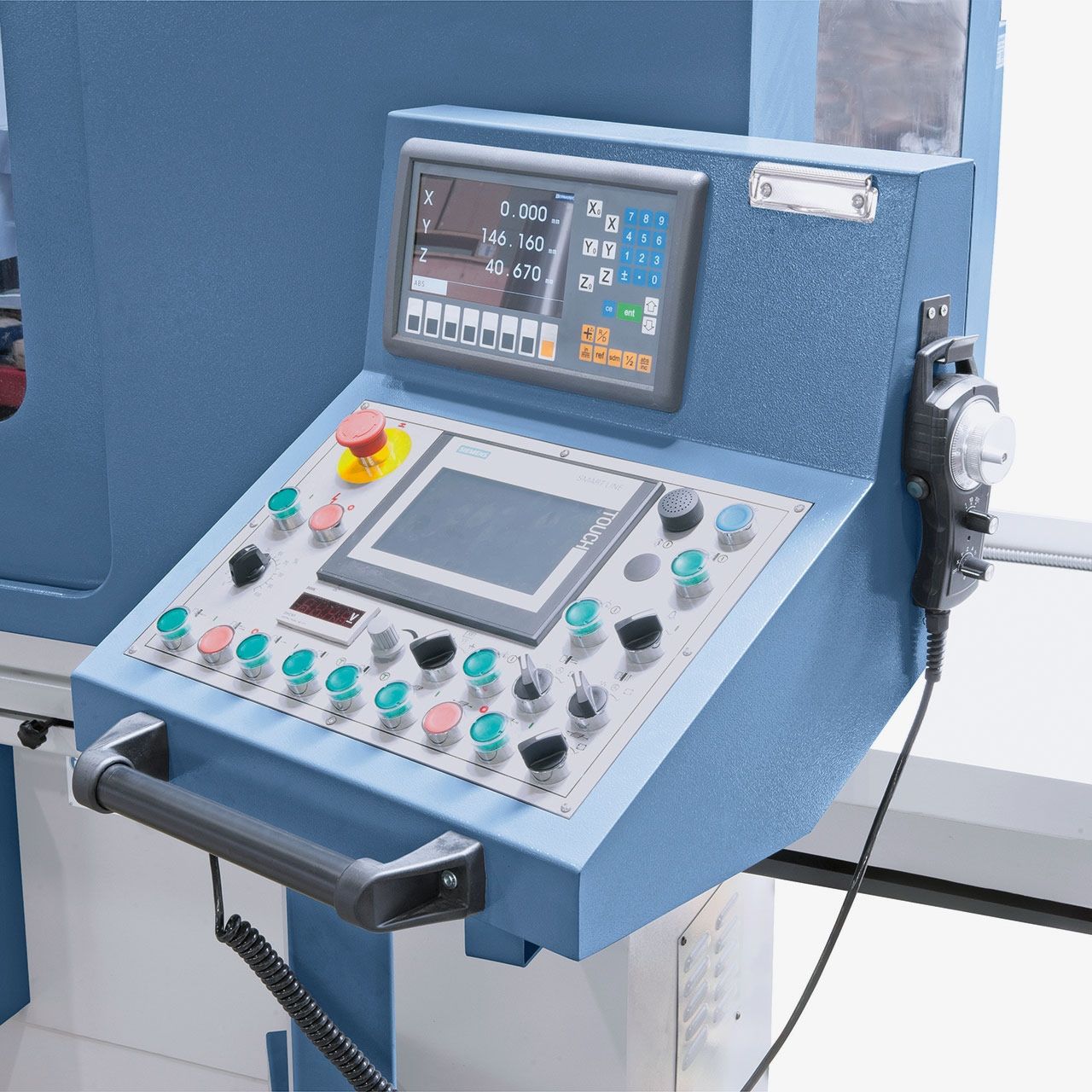

- Panel Siemens SAMRT IE V3 con pantalla táctil
- Volante electrónico

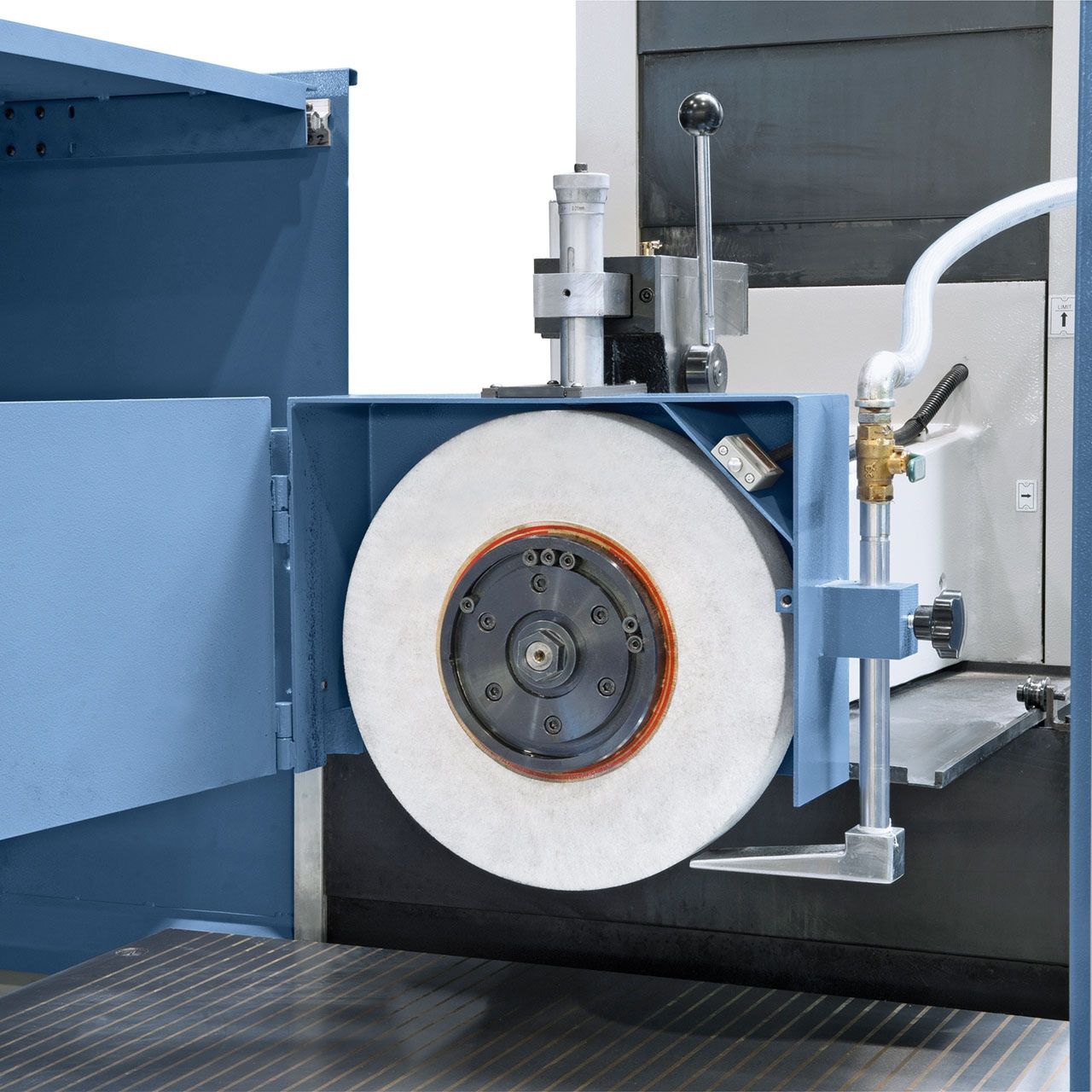

- Muela
- Portamuelas
- Lámpara de máquina LED
- Mesa magnética
- Base de equilibrador
- Eje de equilibrado
- Cubierta de protecciónen
- Diamantador
- Desmagnetizador

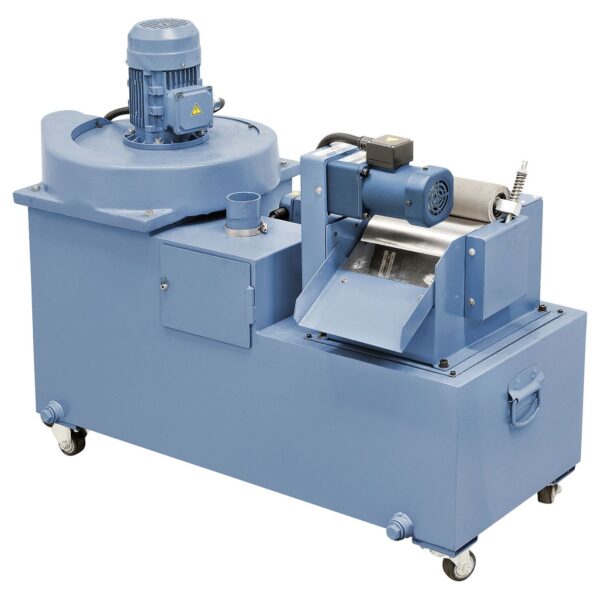

- Dispositivo de refrigeración
- Diamante
- Pie de máquina
- Lubricación central

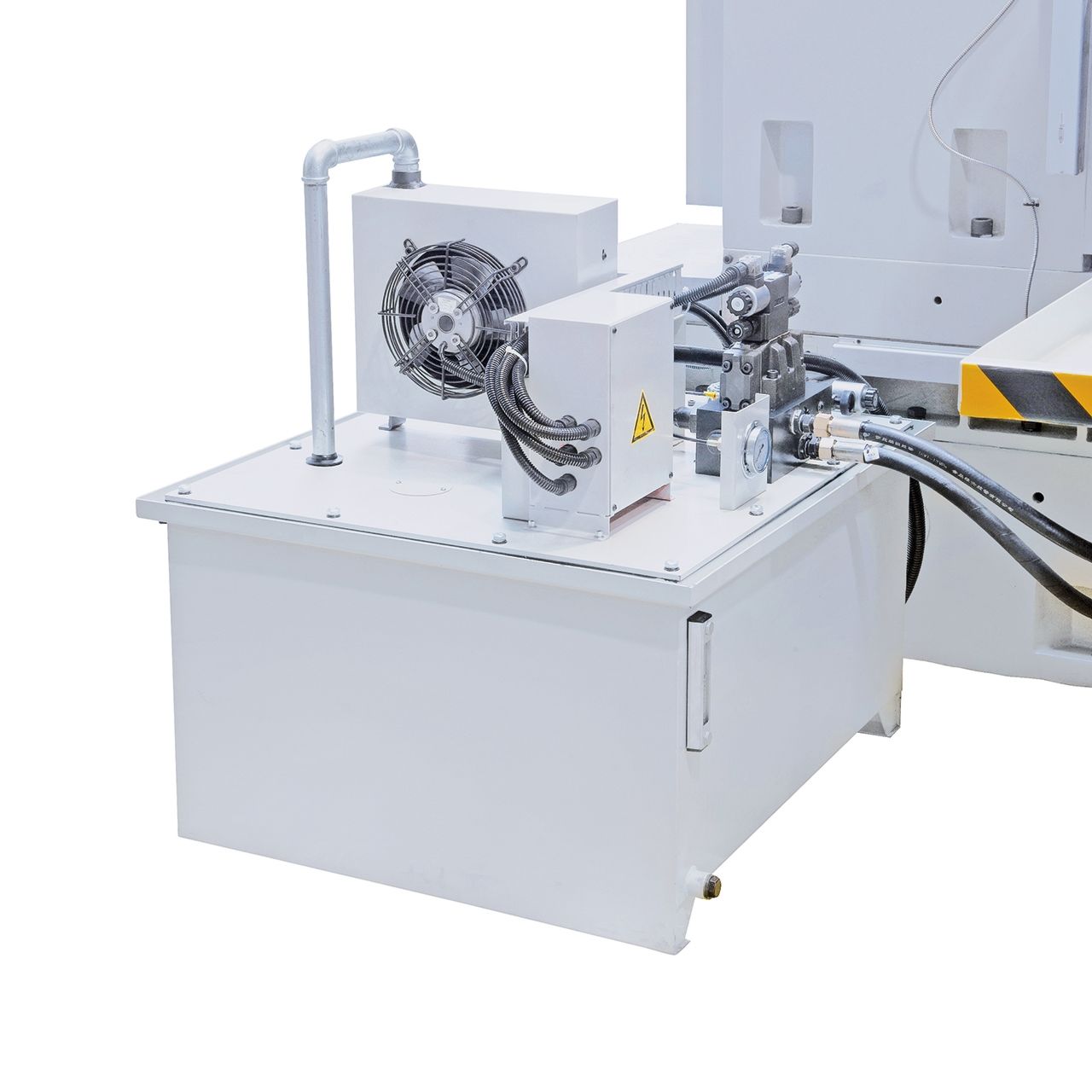

- Refrigeración por aceite hidráulico
- Herramienta de servicio
Detalles
- Guías longitudinales y transversales de la mesa templadas y rectificadas, contraguías recubiertas de Turcite-B con alta resistencia al desgaste y baja fricción
- Guía longitudinal de la mesa con plano y prisma, guía transversal de la mesa con doble prisma
- Desplazamiento controlado por ordenador hasta la altura de la pieza a marcha rápida, acabado, chispeado, retorno automático la posición de inicio al finalizar el programa
- Rodamientos pretensados axial y radialmente sin holgura en el cabezal de rectificar
- La base recocida de la máquina garantiza una alta precisión
- Elevada estabilidad debido a las fuertes nervaduras y las paredes sobre dimensionadas
- Movimiento longitudinal y transversal de la mesa ajustable mediante topes finales
- El sofisticado sistema hidráulico garantiza un movimiento suave de la mesa incluso bajo una elevada carga
- Control PLC Siemens incluido para programar ciclos de afilado sencillos mediante pantalla táctil
Características técnicas
| Dimensiones de la mesa | 500 x 1100 mm |
| Ranuras en T: número / ancho | 3 / 18 mm |
| Mesa de imán permanente | 500 x 1000 mm |
| Carrera longitudinal | 1150 mm |
| Carrera transversal | 560 mm |
| Distancia husillo / mesa | 600 mm |
| Peso máx. de la pieza de trabajo* | 700 kg |
| Muela | 350 x 50 x 127 mm |
| Avancede la mesa, hidráulica | 5 – 25 m/min |
| Movimiento transversal | |
| Avance automático del carro | 0,5 – 30 mm/elevación |
| Avance rápido | 0 – 600 mm/min |
| Movimiento vertical | |
| Avance automático del carro | 0,005 / 0,01 / 0,015 / |
| 0,02 / 0,03 / 0,04 mm | |
| Avance rápido | 0 – 300 mm/min |
| Motor del husillo portamuela | 7,5 kW |
| Revoluciones | 1440 rpm |
| Dispositivo de refrigeración | 3,0 kW |
| Potencia motor vertical | 13,2 kW |
| Longitud | 3880 mm |
| Anchura | 2150 mm |
| Altura | 2420 mm |
| Peso aprox. | 5500 kg |
| *con mesa magnética |
