Los modelos BSG 4080 PLC son ideales
para el procesamiento de piezas hasta 500 kg y una superficie de rectificado hasta 900 × 450 mm. Mediante el amplio equipamiento de serie, como por ejemplo, el movimiento vertical controlado por ordenador, el dispositivo de diamantar con ajuste micrométrico, la mesa magnética con desmagnetizador y el visualizador de cotas en 2 ejes, este modelo ofrece un servicio óptimo para el usuario

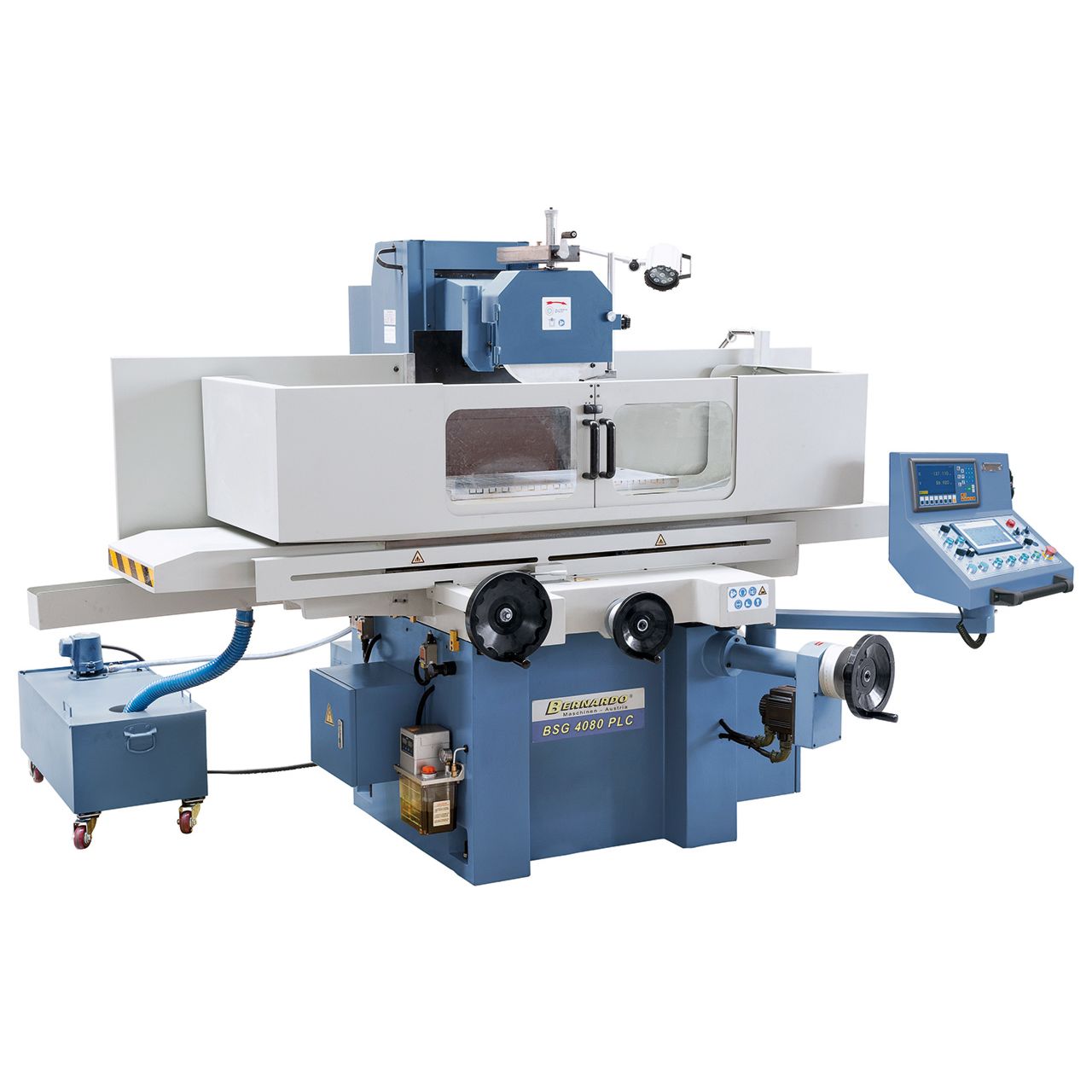

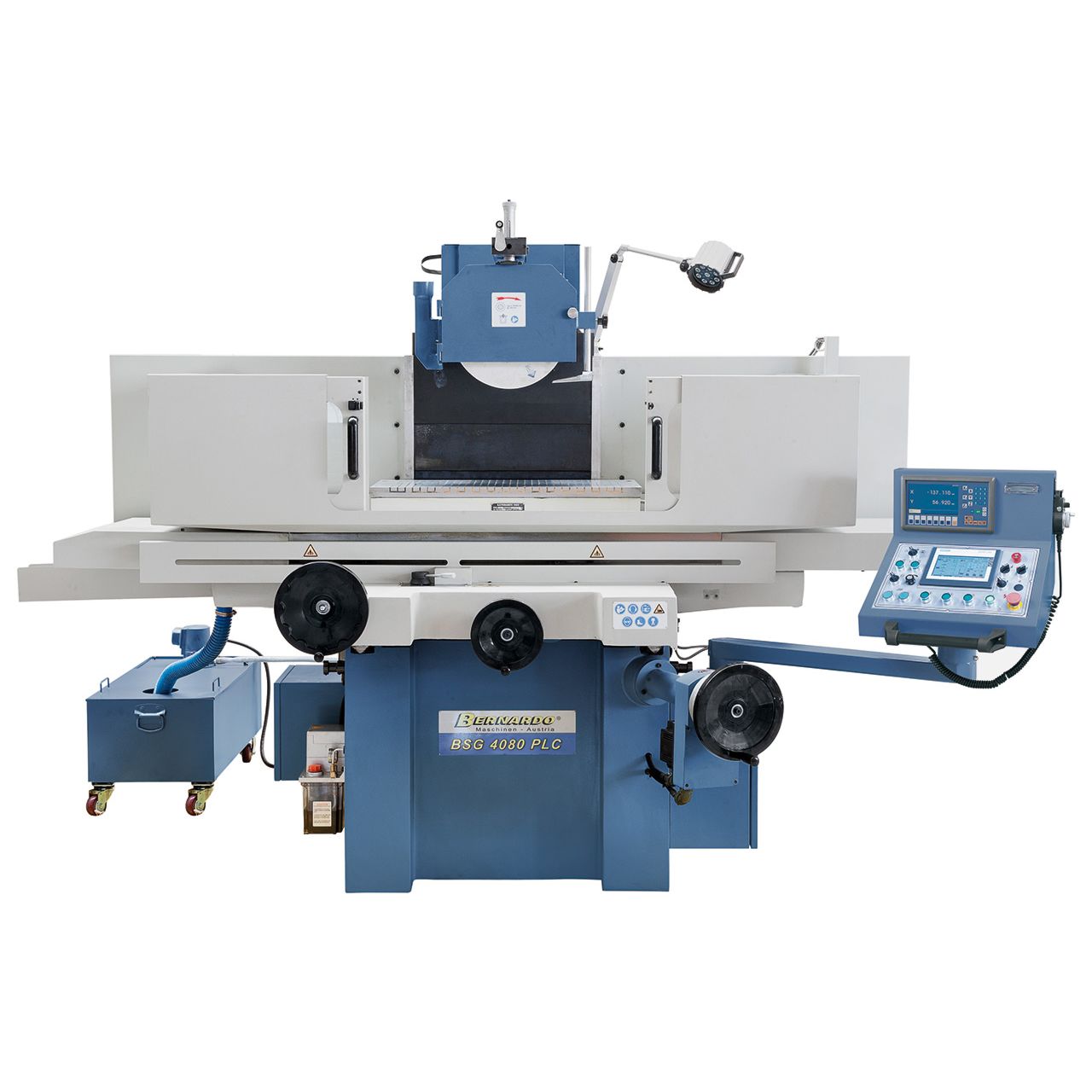

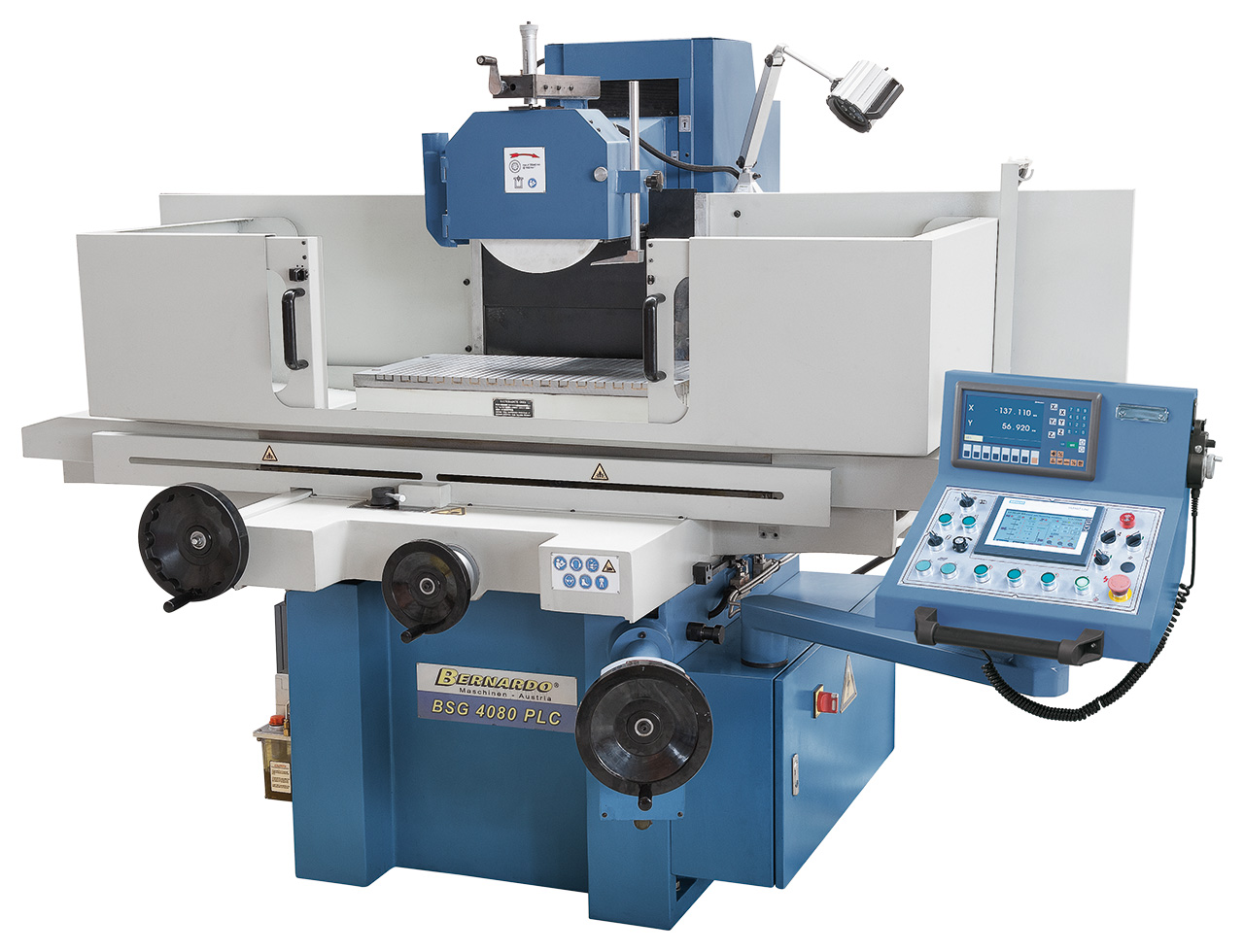

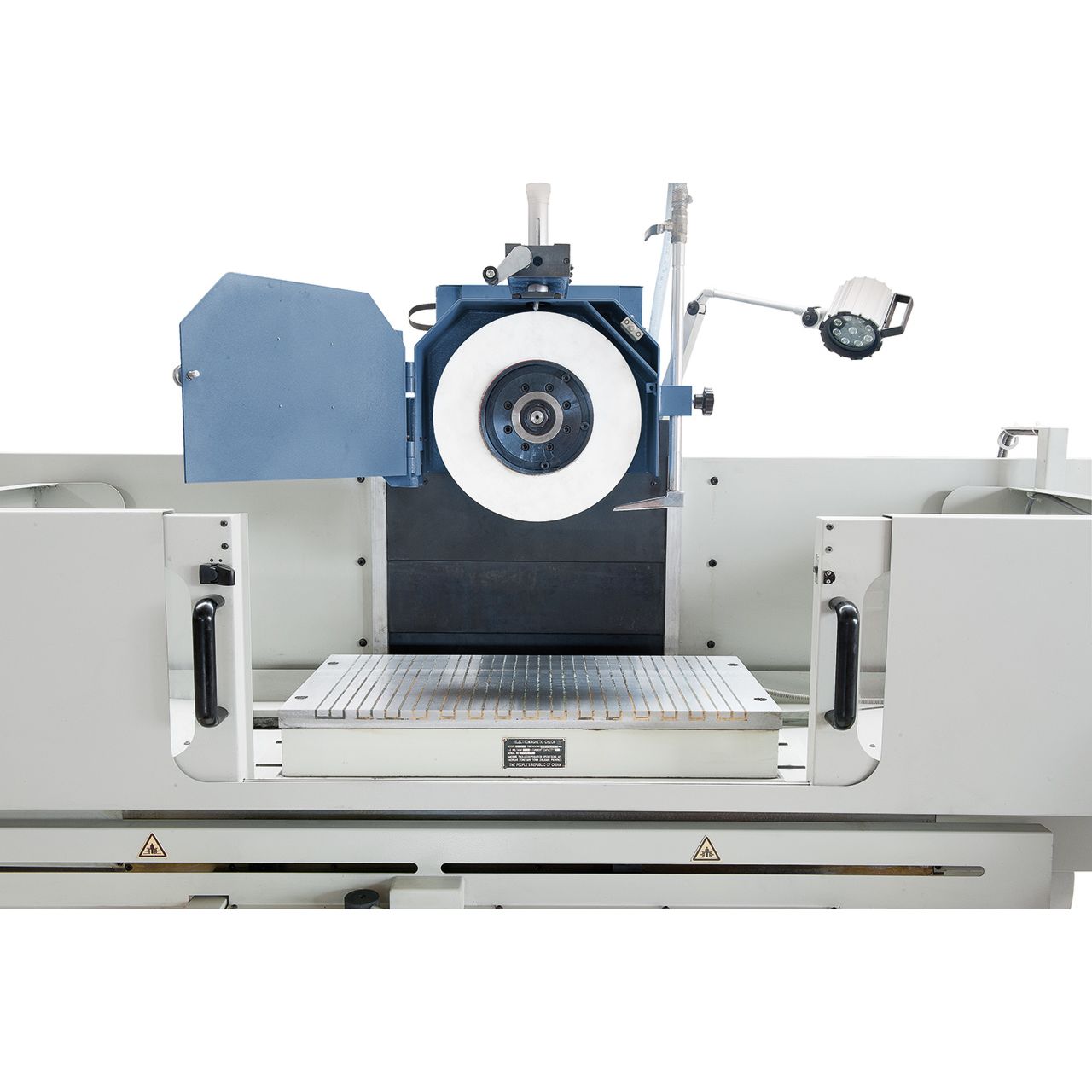

Rectificadora plana BSG 4080 PLC
36.740,00 €
Tiempo de entrega: 10-14 días
DIRECTO DE FÁBRICA
A destacar
- Visualizador de cotas LCD en 2 ejes ES-12 H

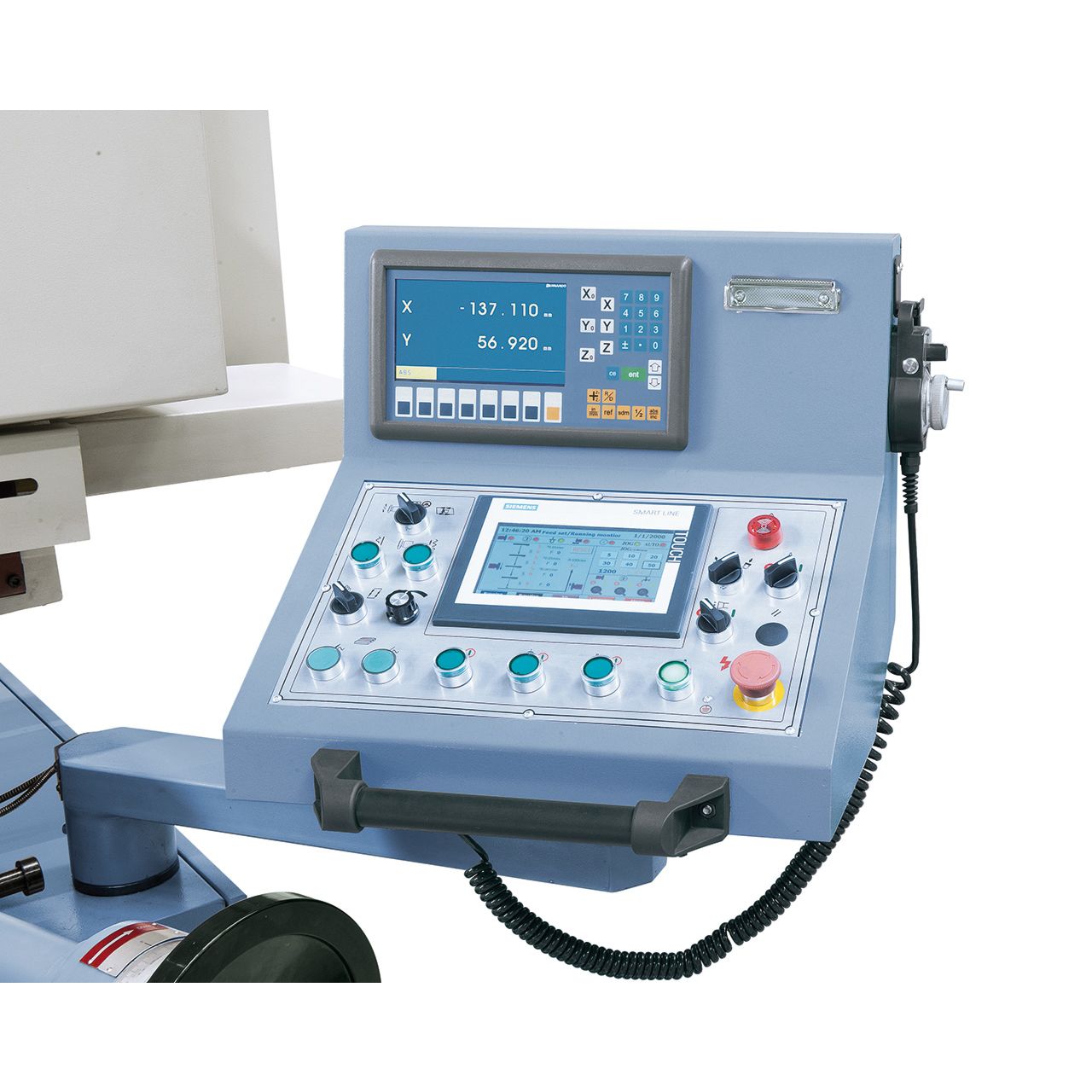

- Panel Siemens SAMRT IE V3 con pantalla táctil

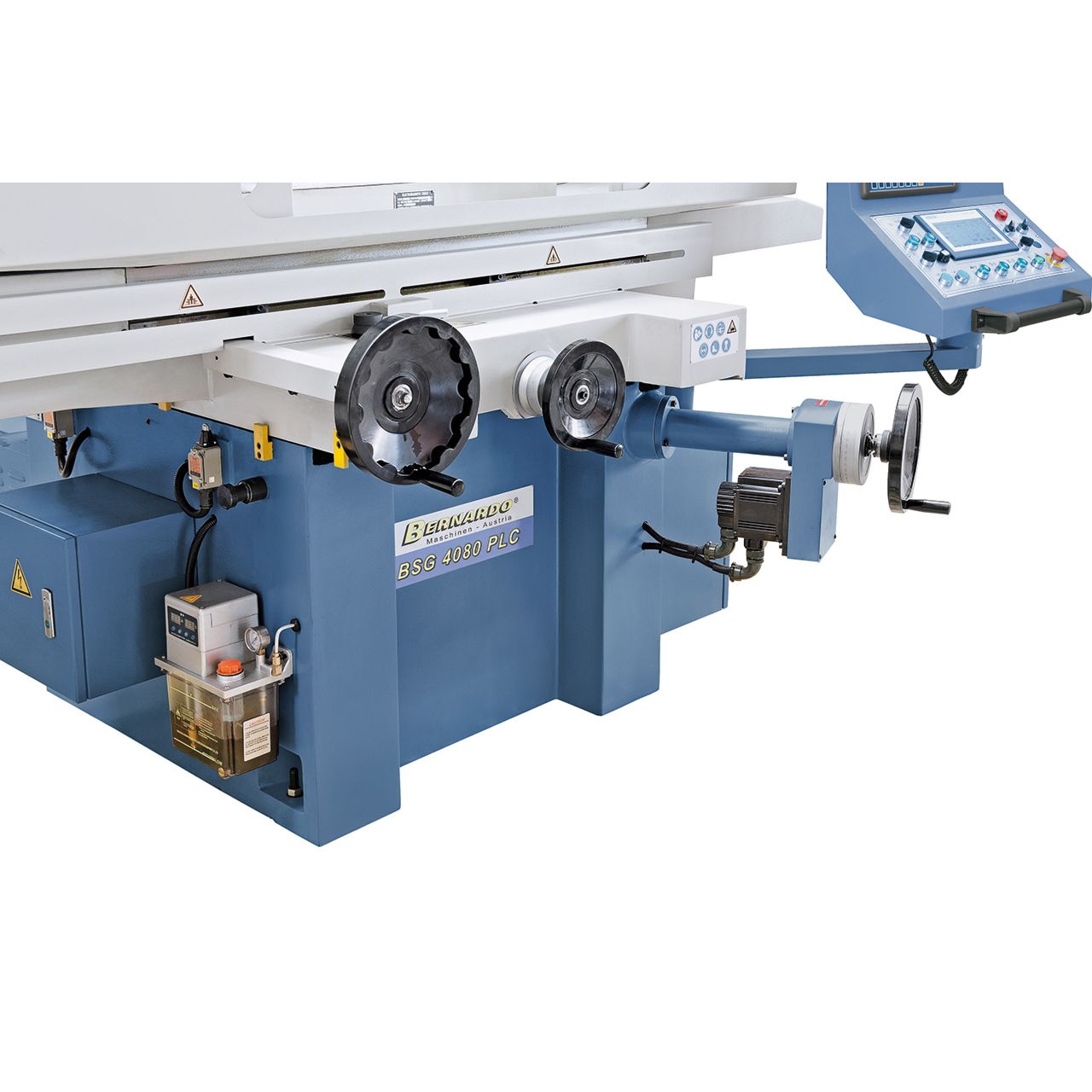

- Volante electrónico
- Muela
- Portamuelas
- Lámpara de máquina LED
- Mesa magnética
- Base de equilibrador
- Eje de equilibrado
- Cubierta de protecciónen

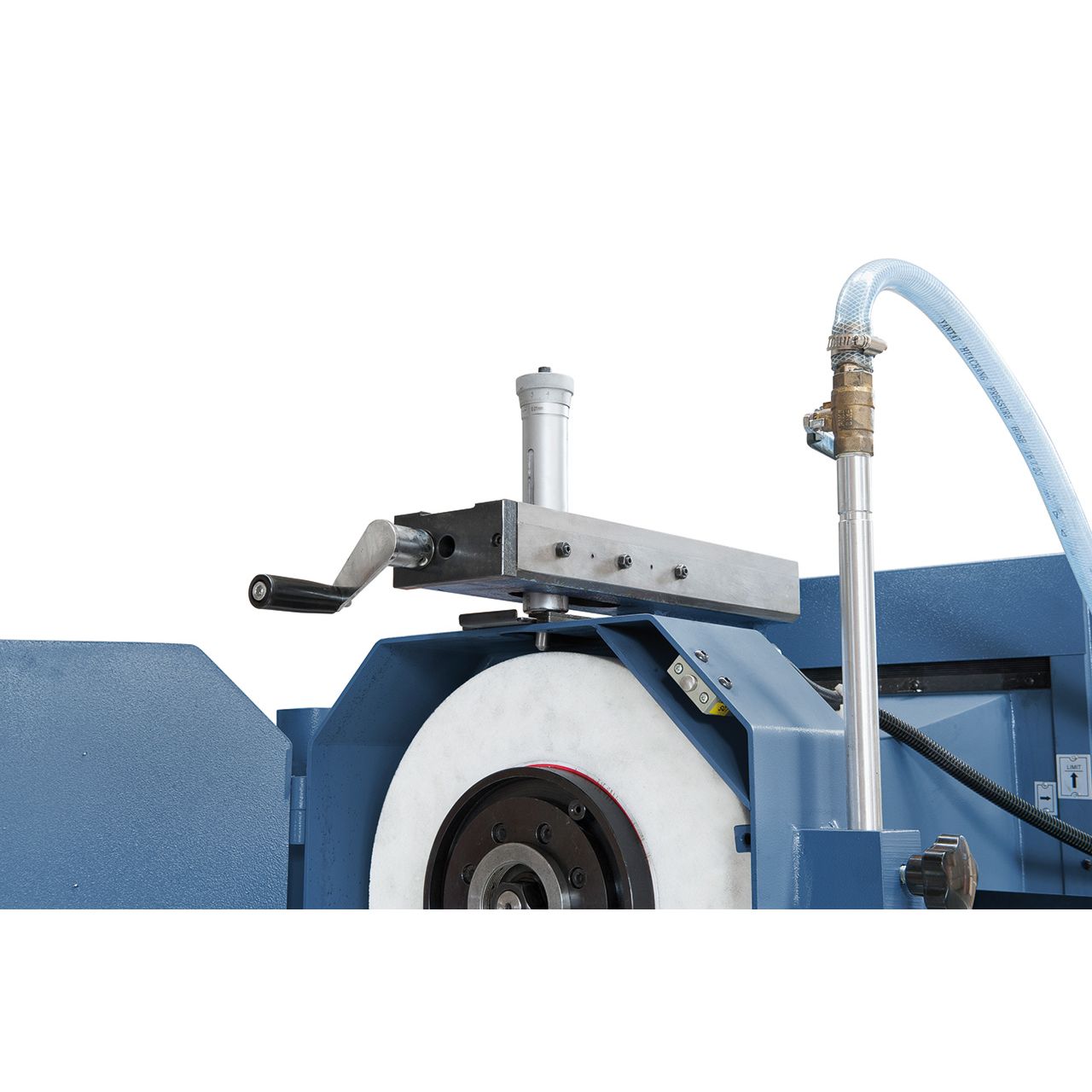

- Diamantador
- Desmaganetizador

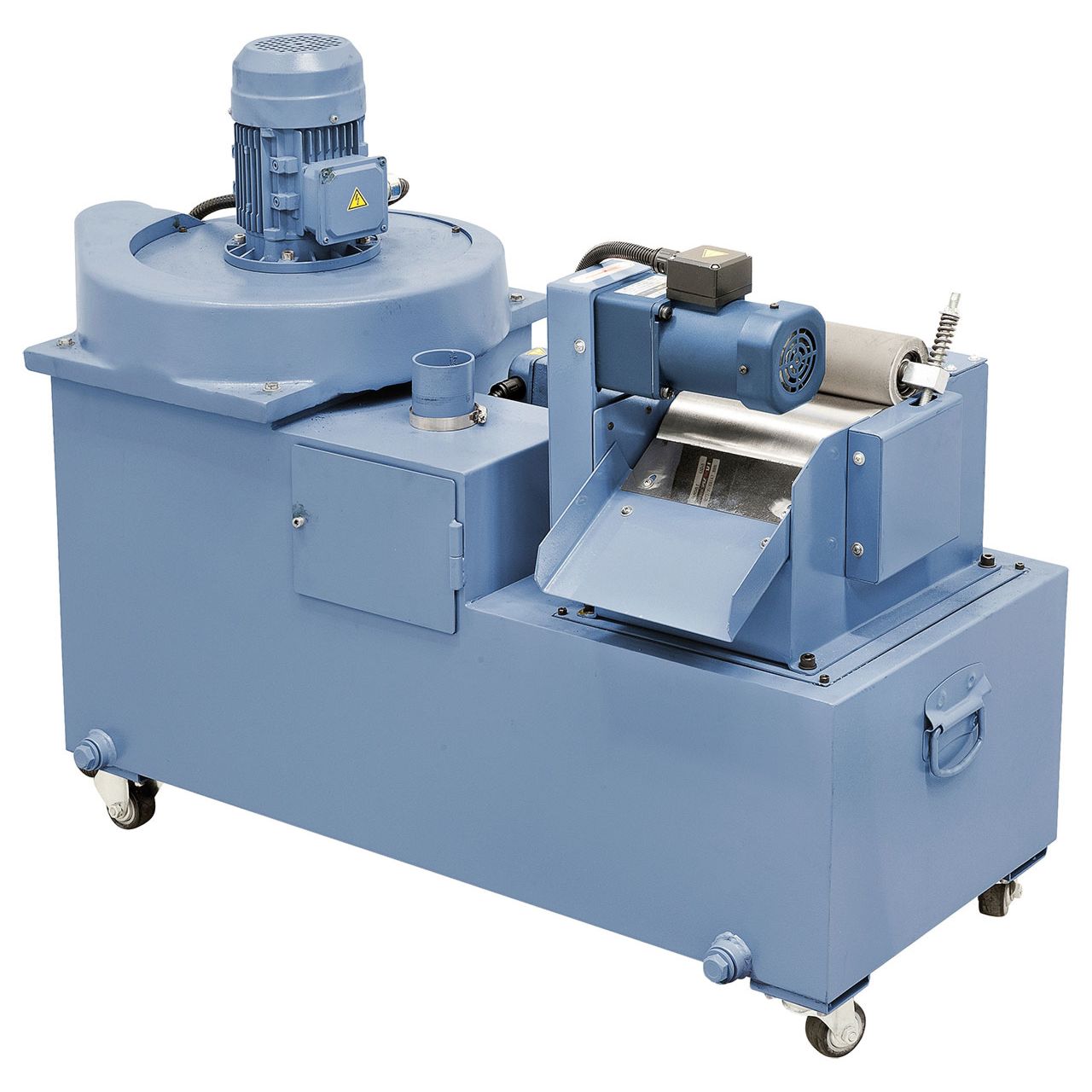

- Dispositivo de refrigeración
- Diamante
- Pie de máquina

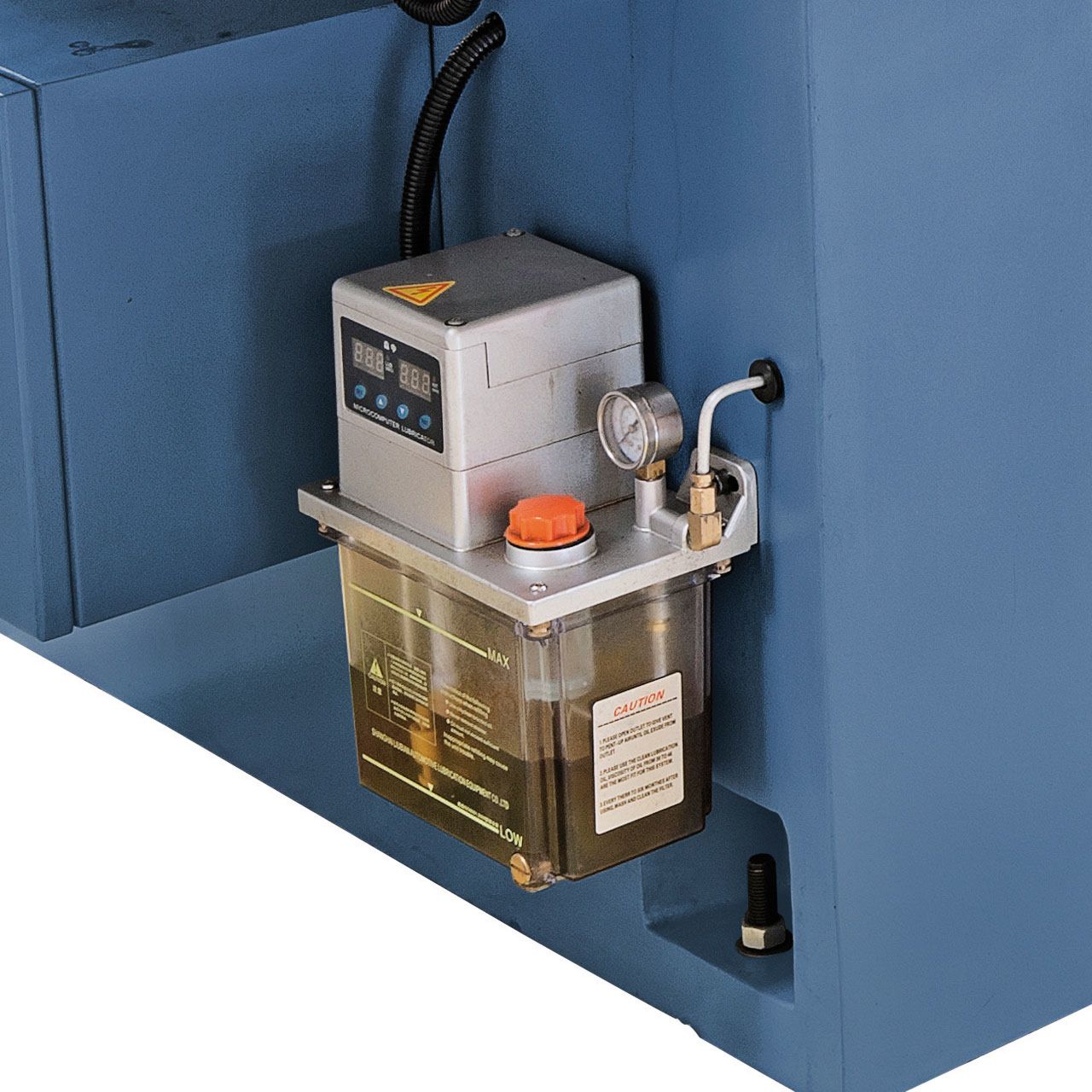

- Lubricación central
- Herramienta de servicio
Detalles
- Unidad hidráulica individual con intercambiador de calor, evita vibraciones y carga térmica
- Guías longitudinales y transversales de la mesa templadas y rectificadas, contraguías recubiertas de Turcite-B con alta resistencia al desgaste y baja fricción
- Guía longitudinal de la mesa con plano y prisma, guía transversal de la mesa con doble prisma
- Desplazamiento controlado por ordenador hasta la altura de la pieza a marcha rápida, acabado, chispeado, retorno automático a la posición de inicio al finalizar el programa
- Rodamientos pretensados axial y radialmente sin holgura en el cabezal de rectificar
- La base recocida de la máquina garantiza una alta precisión
- Elevada estabilidad debido a las fuertes nervaduras y las paredes sobre dimensionadas
- Avance vertical automático controlado digitalmente con servomotor
- Movimiento longitudinal y transversal de la mesa ajustable mediante topes finales
- El sofisticado sistema hidráulico garantiza un movimiento suave de la mesa incluso bajo una elevada carga
Características técnicas
Dimensiones de la mesa |
405 x 815 mm |
Ranuras en T: número / ancho |
3 / 14 mm |
Mesa de imán permanente |
400 x 800 mm |
Carrera longitudinal |
900 mm |
Carrera transversal |
450 mm |
Distancia husillo / mesa |
580 mm |
Peso máx. de la pieza de trabajo* |
500 kg |
Muela |
350 x 40 x 127 mm |
Avancede la mesa, hidráulica |
5 – 25 m/min |
Movimiento transversal |
|
Avance automático del carro |
0,5 – 8 mm/elevación |
Avance rápido |
990 mm/min |
Avance del carro por giro del volante |
5 mm/r |
Graduación del volante |
0,02 mm |
Movimiento vertical |
|
Avance automático del carro |
0,005 / 0,01 / 0,02 / |
0,03 / 0,04 / 0,05 mm |
|
Avance rápido |
480 mm/min |
Avance del carro por giro del volante |
2 mm/r |
Graduación del volante |
0,005 mm |
Motor del husillo portamuela |
4,0 kW |
Revoluciones |
1450 rpm |
Dispositivo de refrigeración |
2,2 kW |
Potencia motor vertical |
0,5 kW |
Longitud |
2650 mm |
Anchura |
2200 mm |
Altura |
1900 mm |
Peso aprox. |
3400 kg |
*con mesa magnética |
