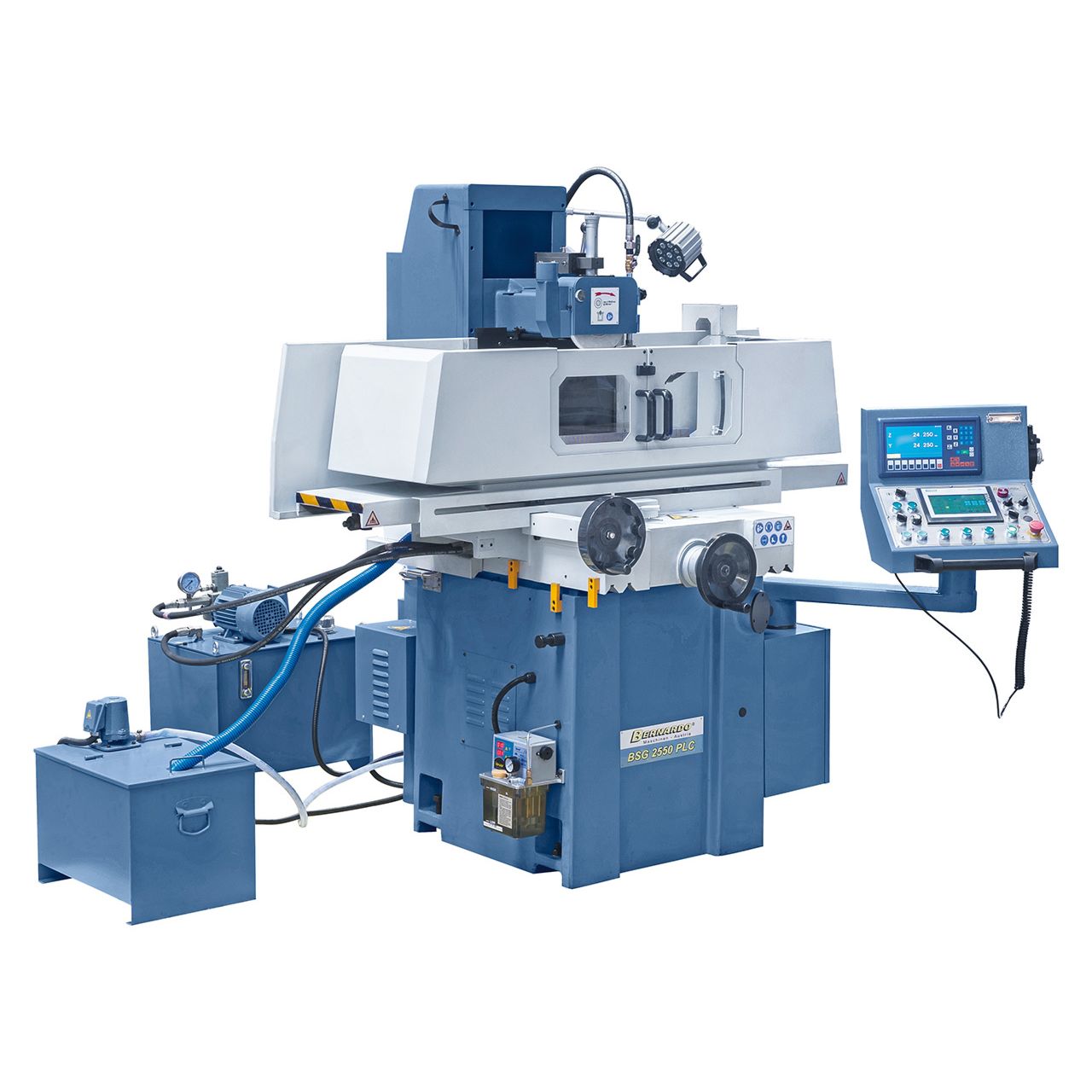

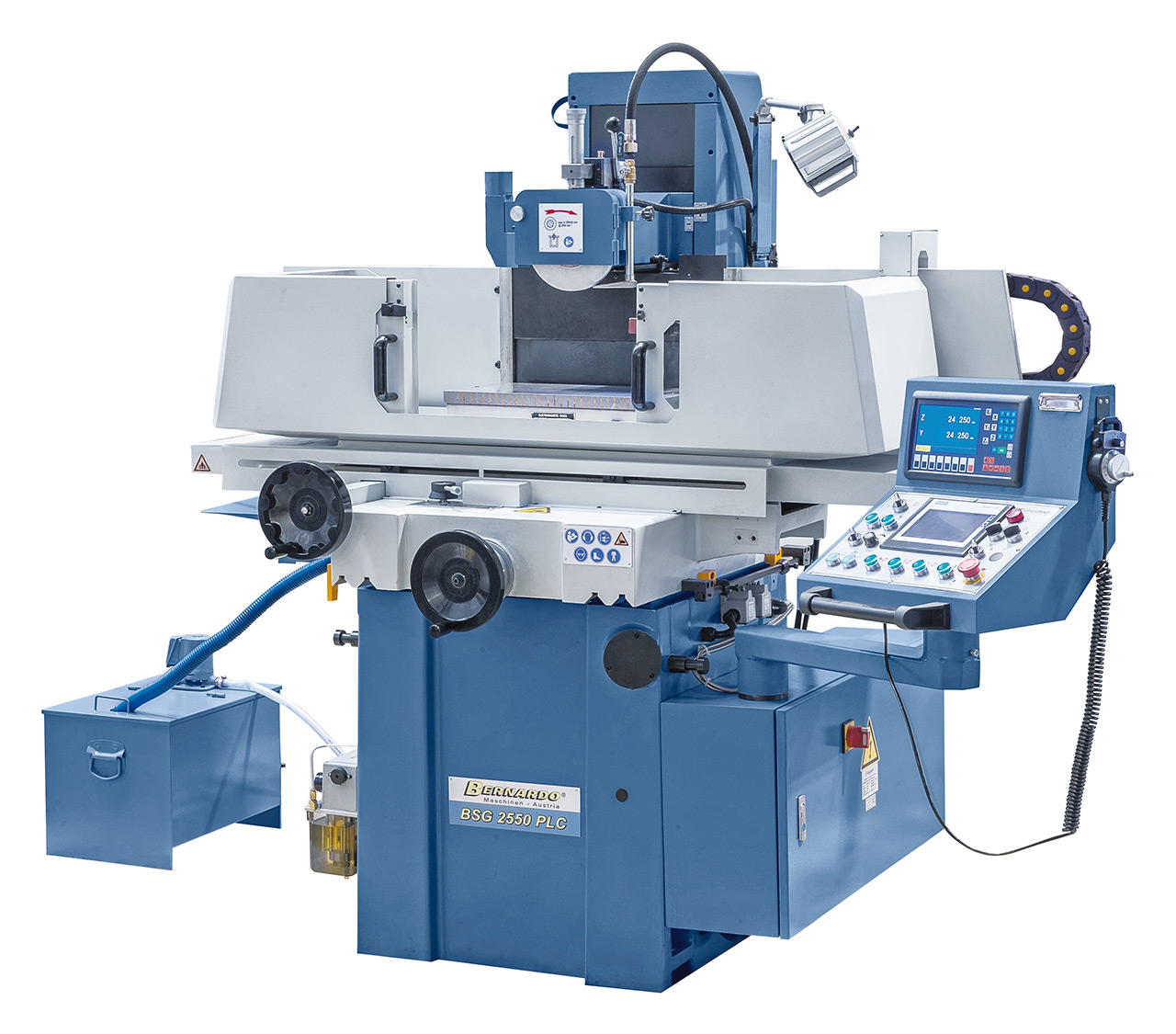

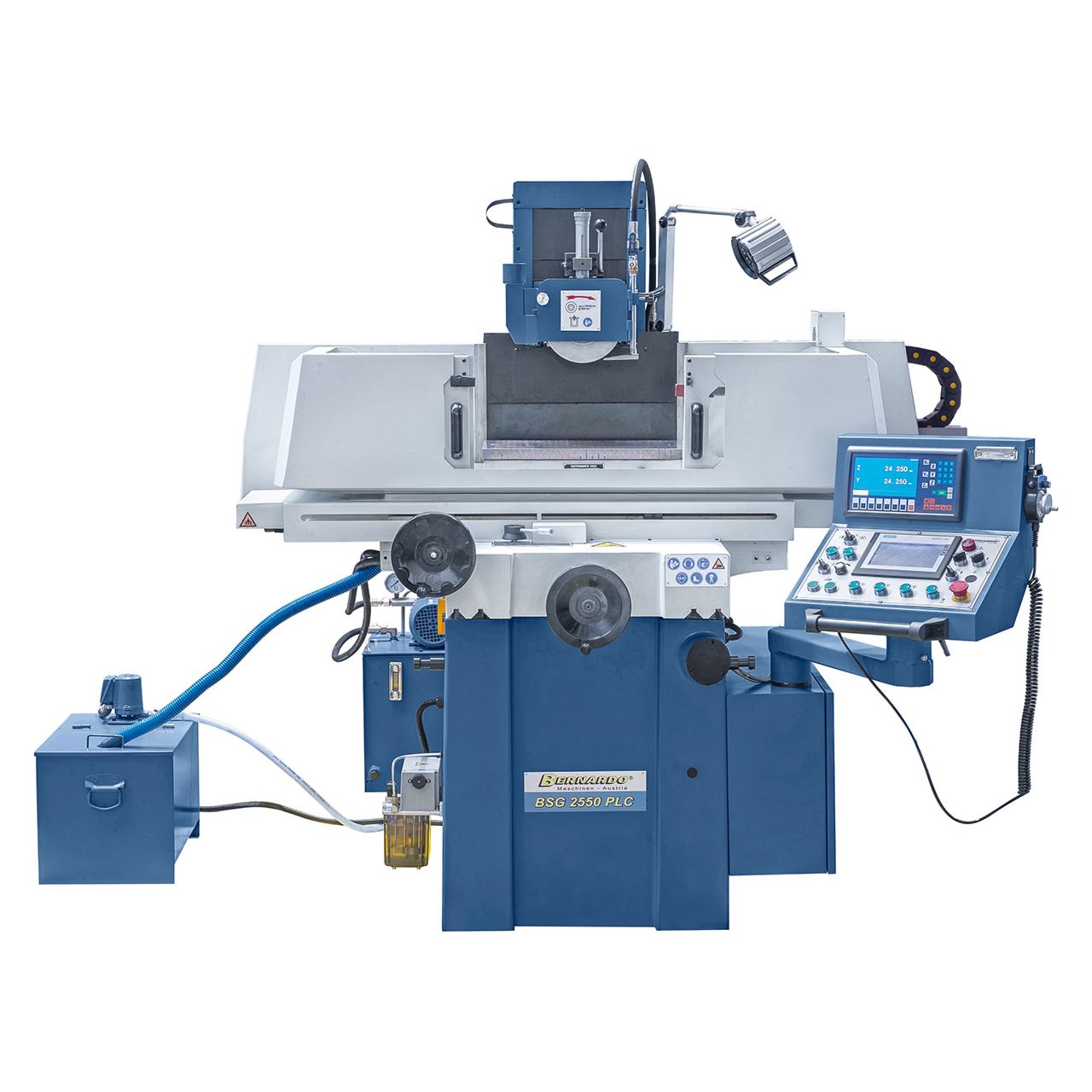

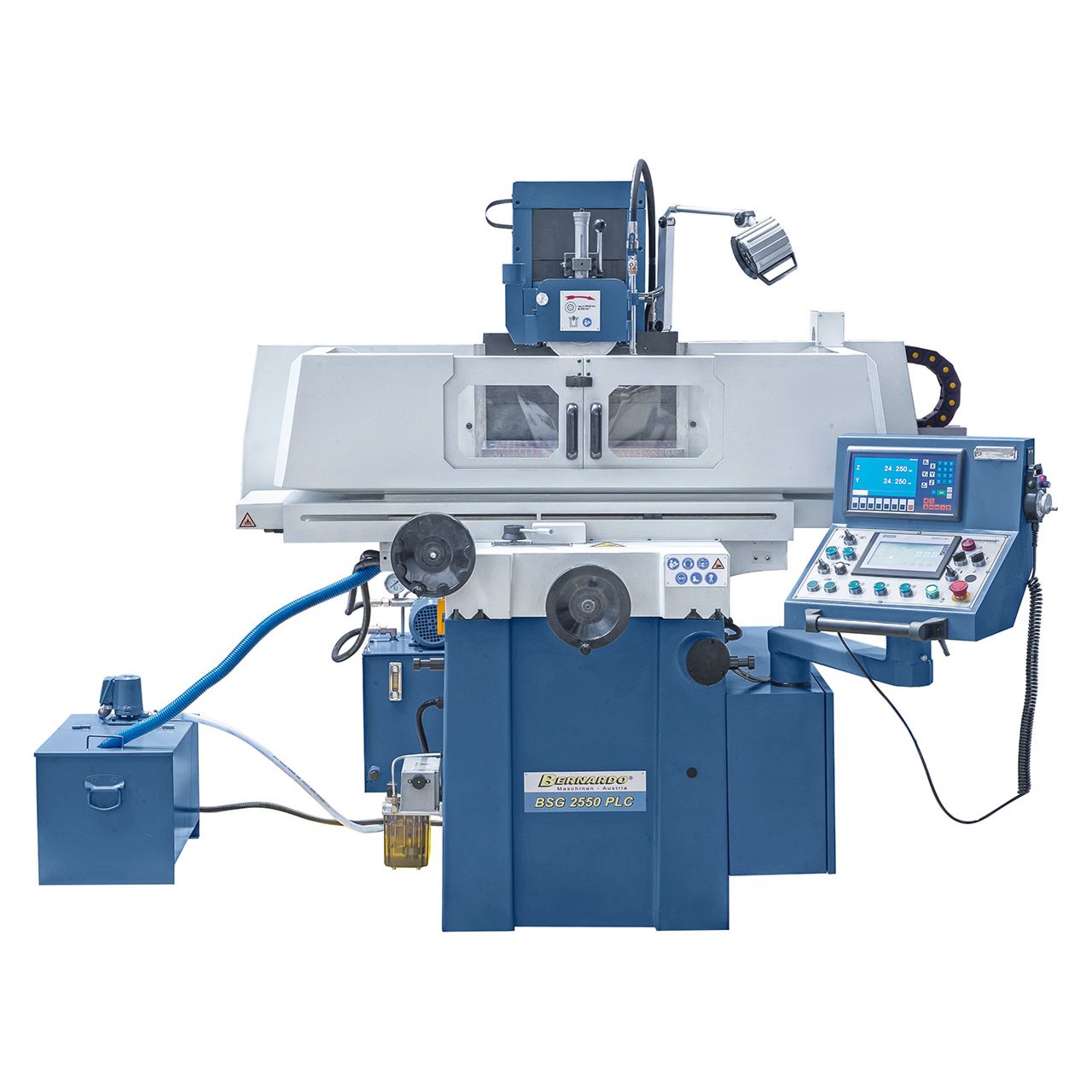

La rectificadora de superficies planas BSG 2550 PLC
dispone de serie de un movimiento vertical automático. Todos los componentes principales, tales como base, cuerpo intermedio y mesa están fabricados en fundición de alta calidad. Mediante la amplia gama de accesorios estándar, este modelo es el ideal ara la fabricación de herramientas y moldes.

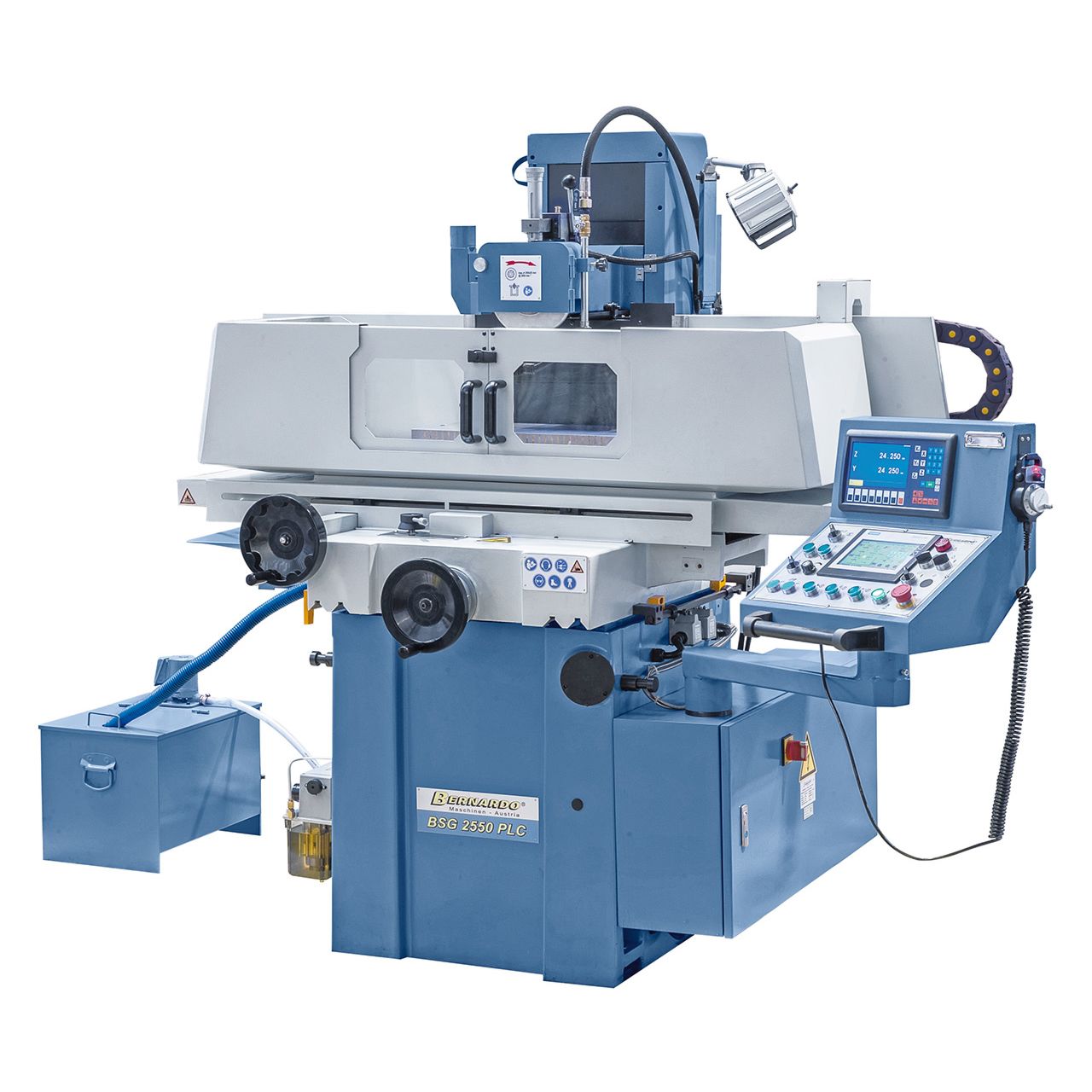

Rectificadora plana BSG 2550 PLC
27.820,00 €
Tiempo de entrega: 10-14 días
DIRECTO DE FÁBRICA
A destacar
- Visualizador de cotas LCD en 2 ejes ES-12 H

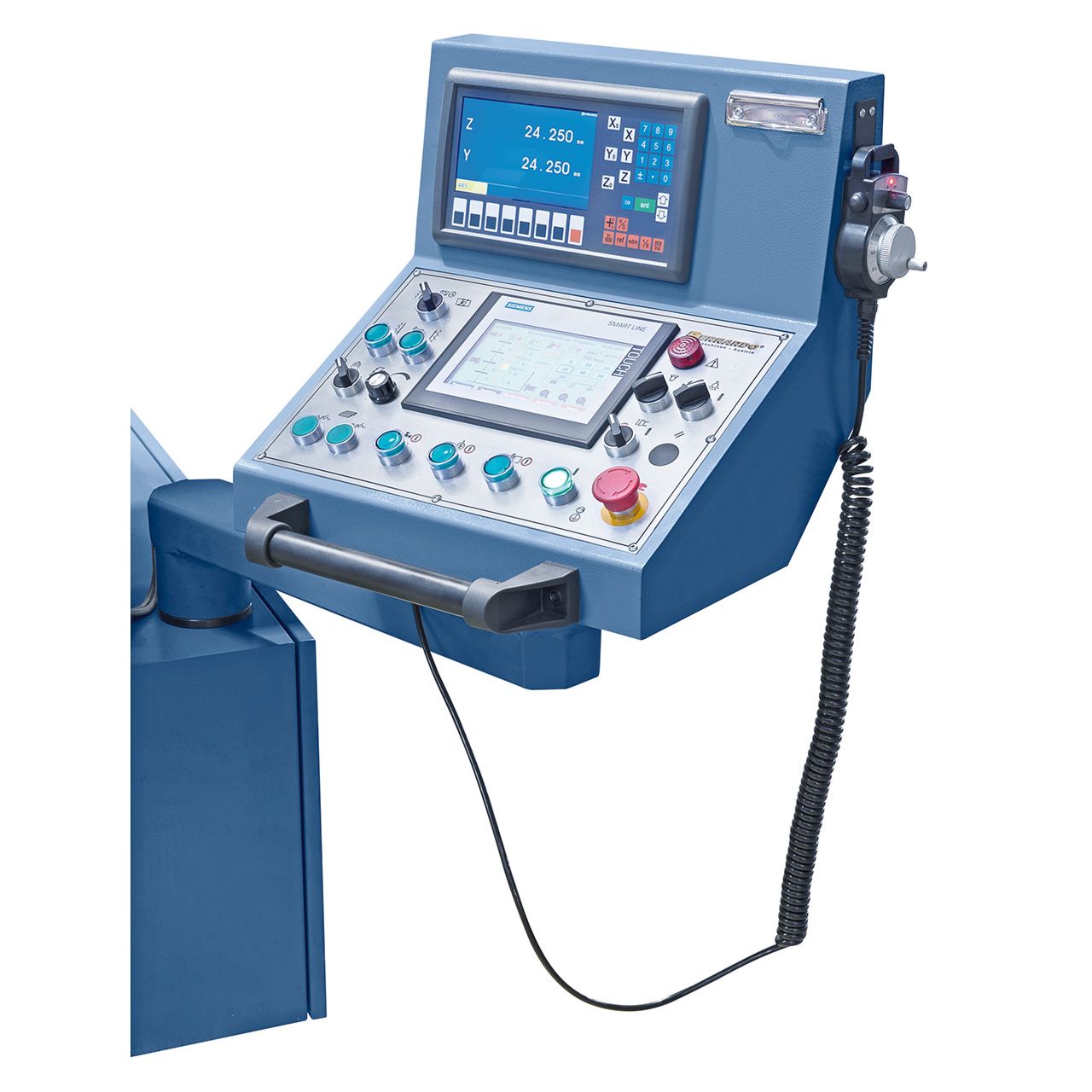

- Panel Siemens SAMRT IE V3 con pantalla táctil

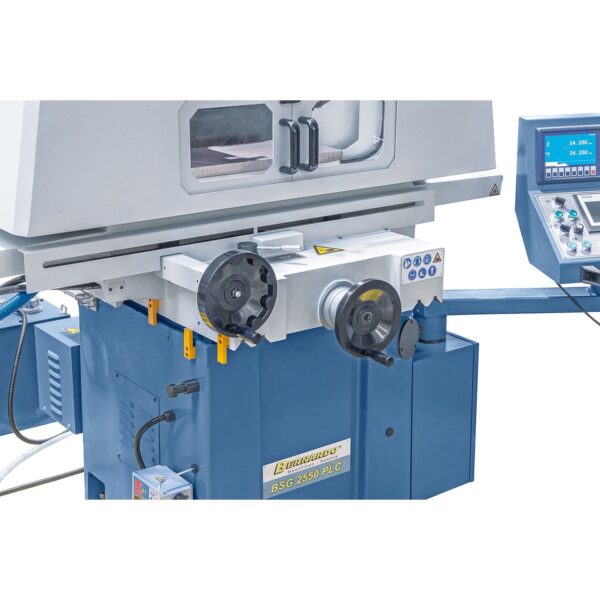

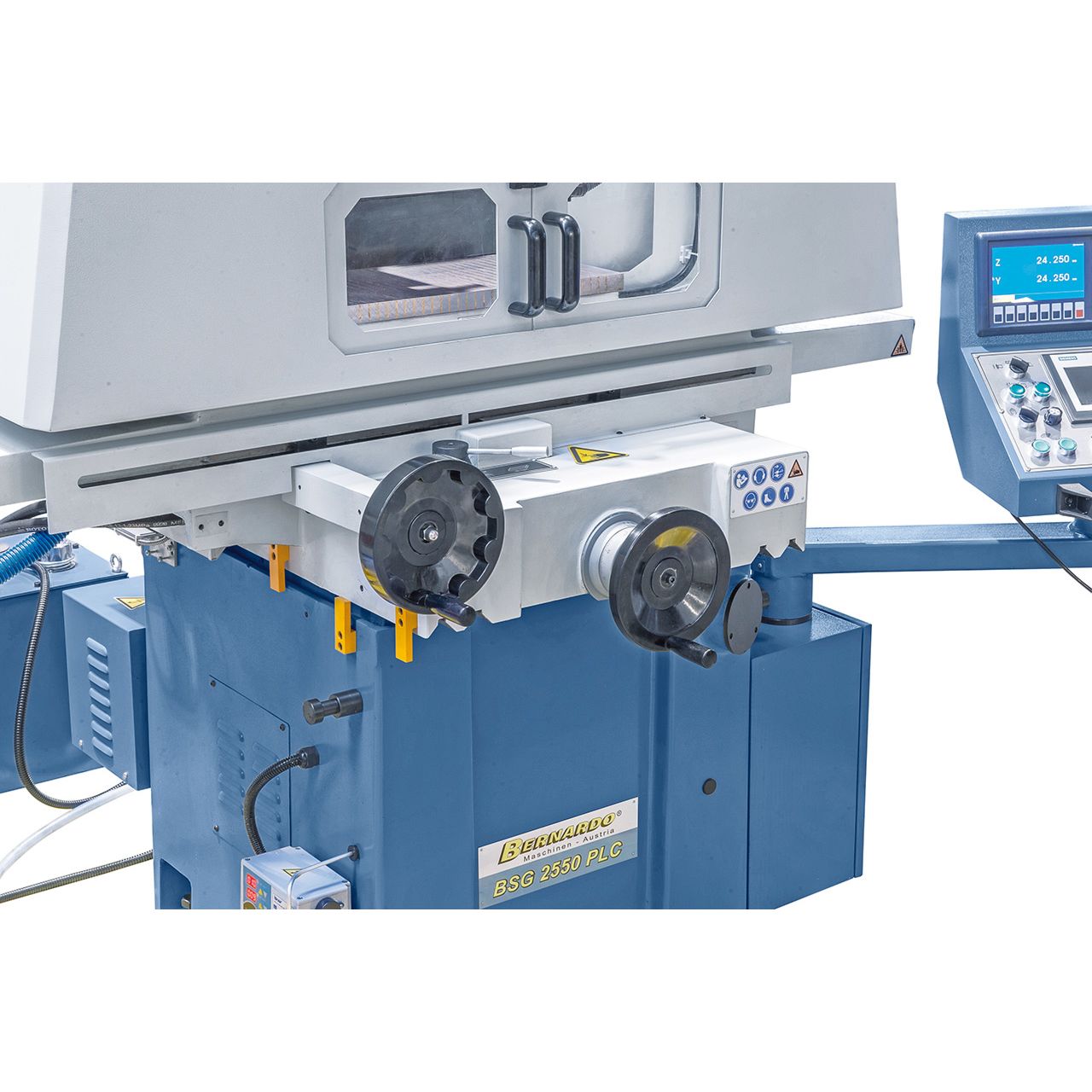

- Volante electrónico

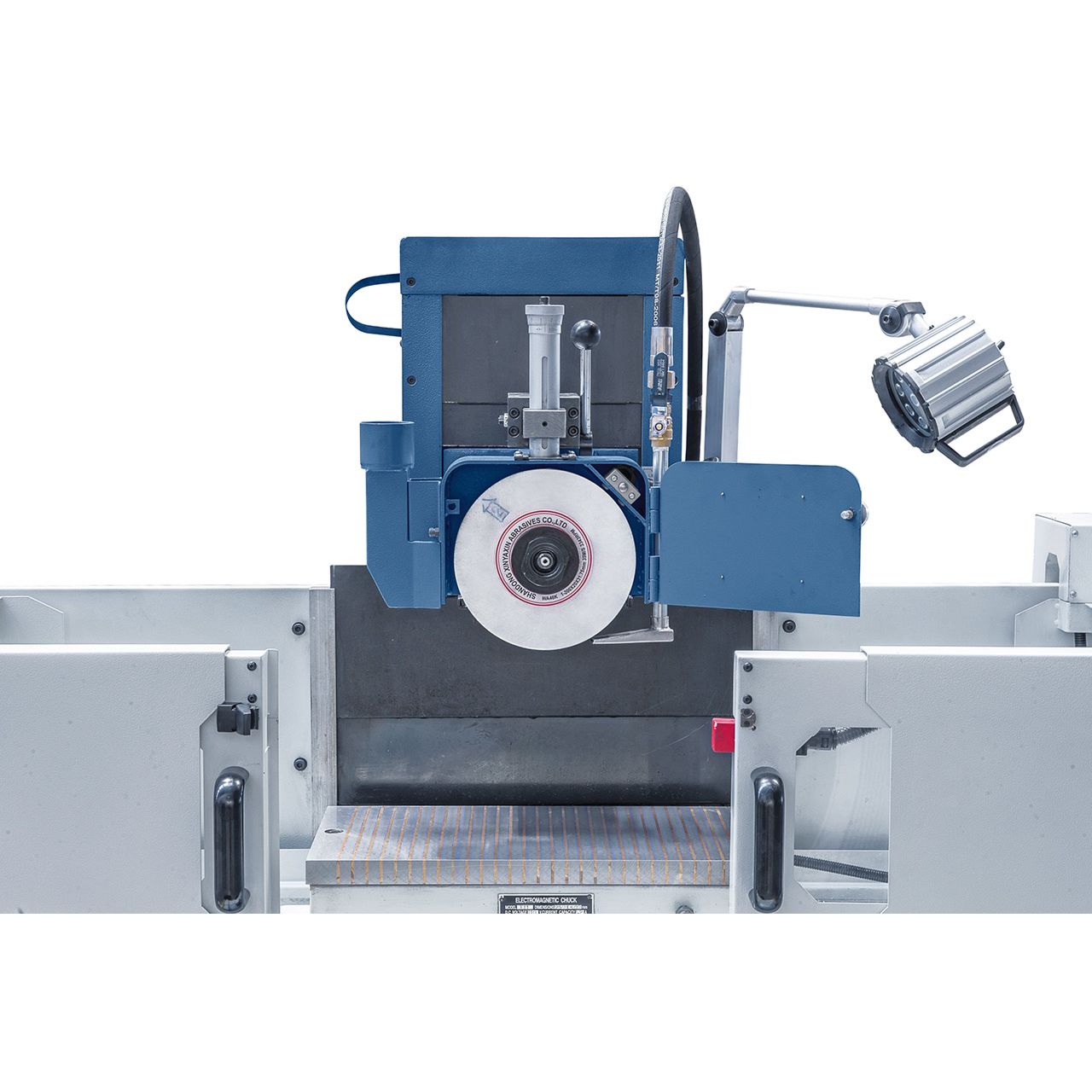

- Muela
- Portamuelas
- Lámpara de máquina LED
- Mesa magnética
- Base de equilibrador
- Eje de equilibrado
- Cubierta de protecciónen

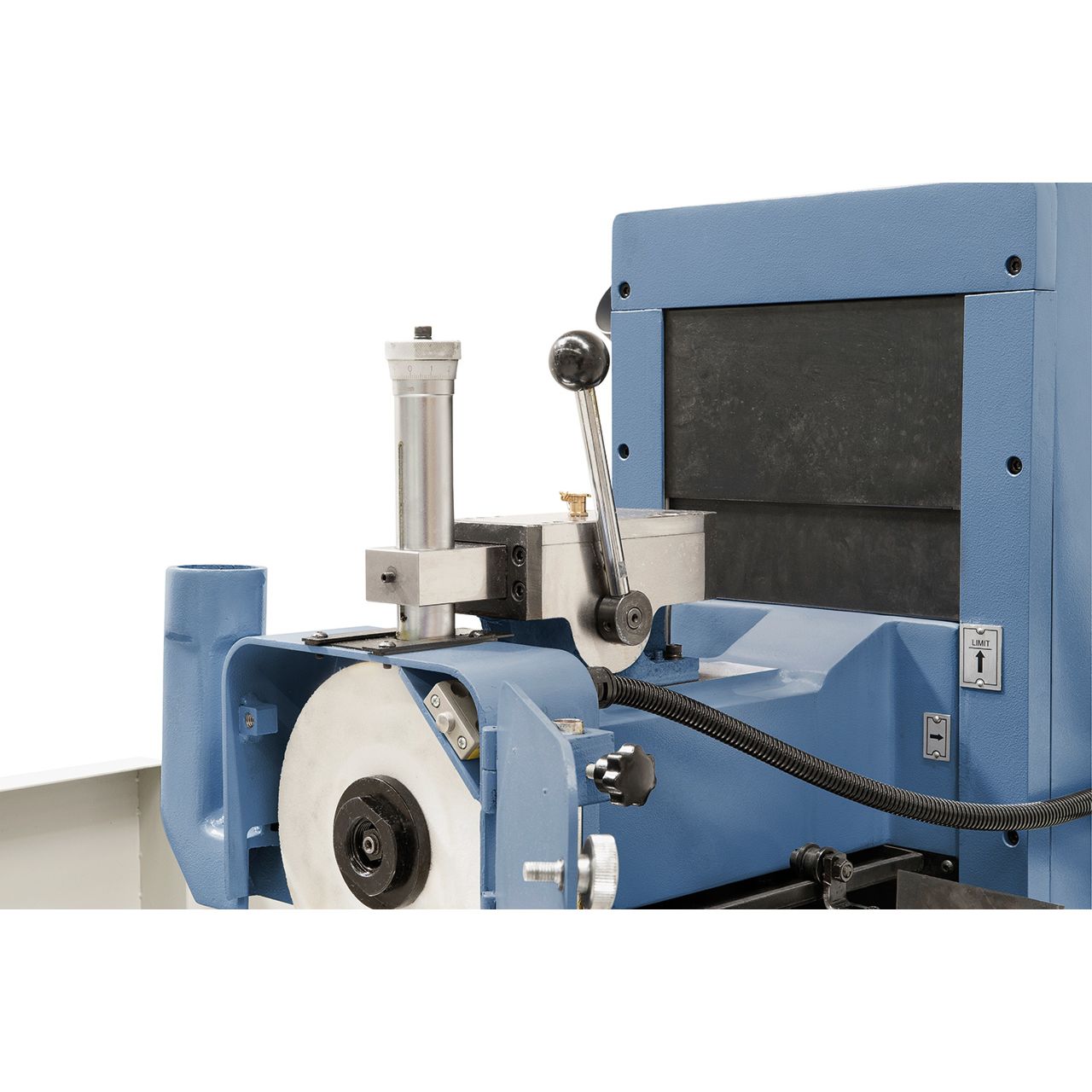

- Diamantador
- Desmaganetizador
- Dispositivo de refrigeración
- Diamante
- Pie de máquina

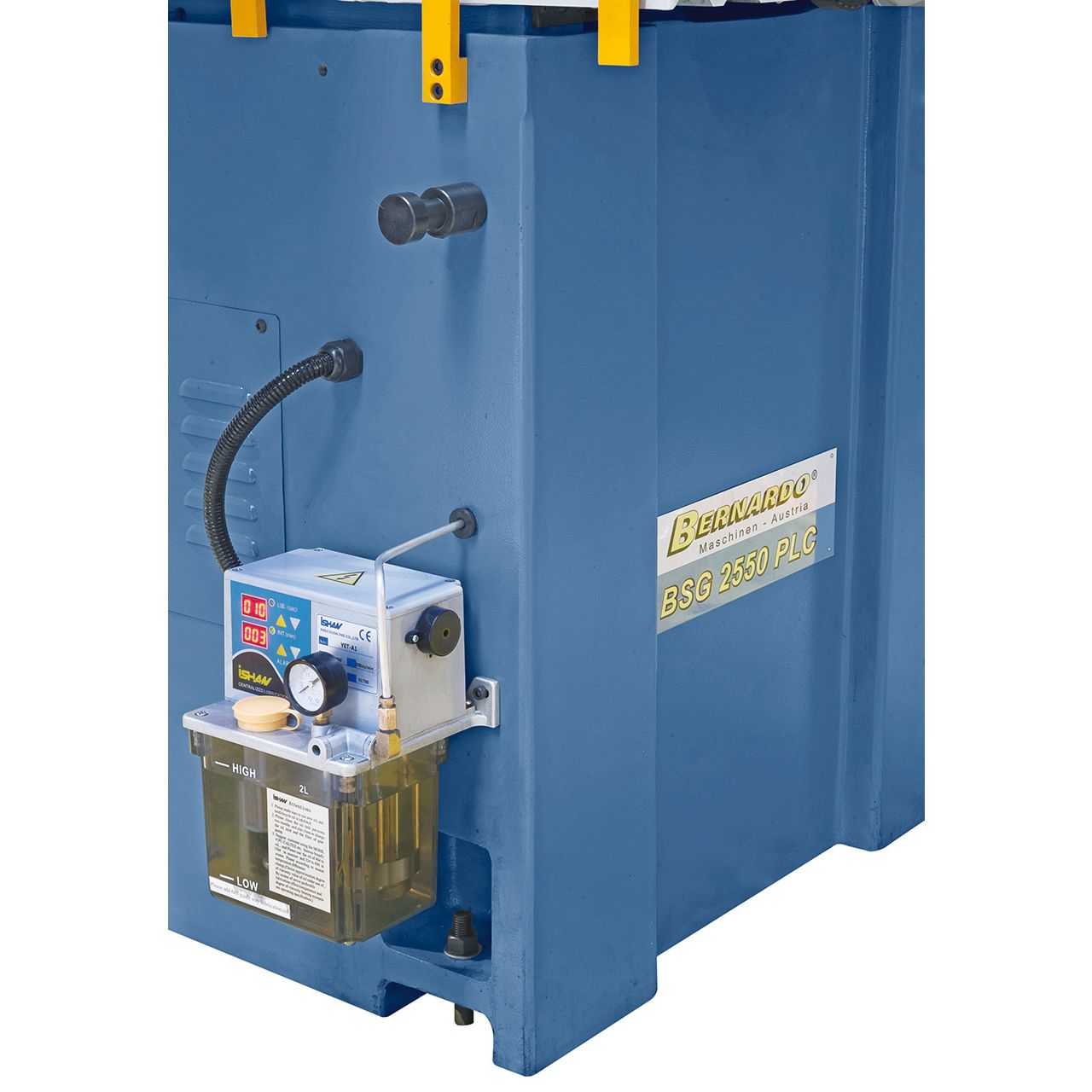

- Lubricación central
- Herramienta de servicio
Detalles
- Efecto Slip-Stick reducido mediante contraguías revestidas de plástico en los ejes X e Y
- Guías longitudinales plano y prisma, guías transversales de doble prisma
- Rodamientos pretensados axial y radialmente sin holgura en el cabezal de rectificar
- Elevada estabilidad gracias a las fuertes nervaduras y las paredes sobre-dimensionadas
- Avance vertical automático controlado digitalmente con servomotor
- Movimiento longitudinal y transversal de la mesa ajustable mediante topes finales
- Ajuste de la altura de la pieza con marcha rápida, ajustable al avance de acabado y chispeado, elevación automática tras finalizar el programa

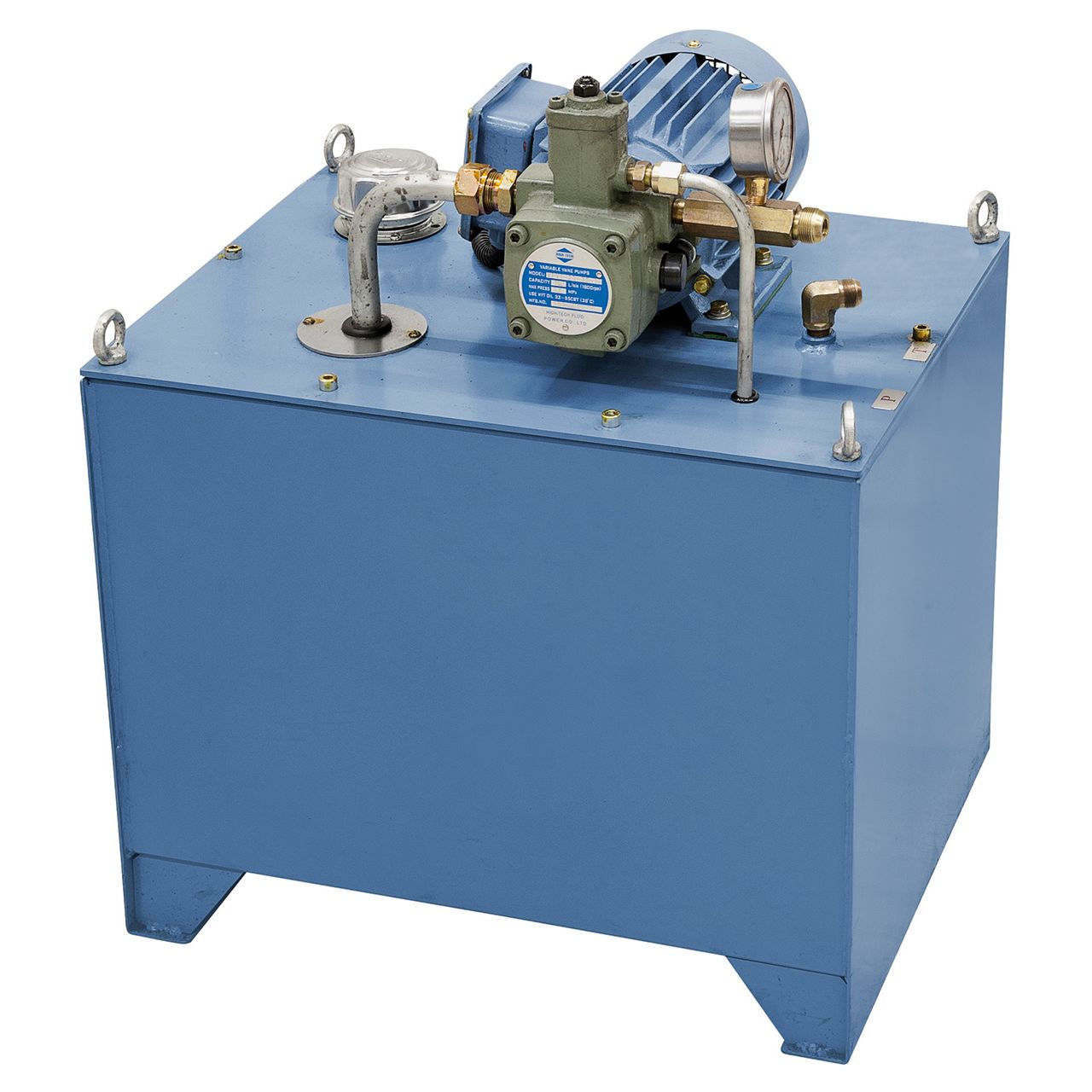

- El sofisticado sistema hidráulico garantiza un suave movimiento de la mesa incluso bajo una elevada carga
Características técnicas
Dimensiones de la mesa |
250 x 510 mm |
Ranuras en T: número / ancho |
1 / 14 mm |
Mesa de imán permanente |
250 x 500 mm |
Carrera longitudinal |
560 mm |
Carrera transversal |
275 mm |
Distancia husillo / mesa |
450 mm |
Peso máx. de la pieza de trabajo* |
180 kg |
Muela |
200 x 20 x 31,75 mm |
Avancede la mesa, hidráulica |
5 – 25 m/min |
Movimiento transversal |
|
Avance automático del carro |
0,5 – 8 mm/elevación |
Avance rápido |
990 mm/min |
Avance del carro por giro del volante |
4 mm/r |
Graduación del volante |
0,02 mm |
Movimiento vertical |
|
Avance automático del carro |
0,005 / 0,01 / 0,02 / |
0,03 / 0,04 / 0,05 mm |
|
Avance rápido |
480 mm/min |
Avance del carro por giro del volante |
2 mm/r |
Graduación del volante |
0,005 mm |
Motor del husillo portamuela |
2,2 kW |
Revoluciones |
2850 rpm |
Dispositivo de refrigeración |
0,75 kW |
Potencia motor vertical |
0,5 kW |
Longitud |
1900 mm |
Anchura |
2050 mm |
Altura |
1840 mm |
Peso aprox. |
1750 kg |
*con mesa magnética |
