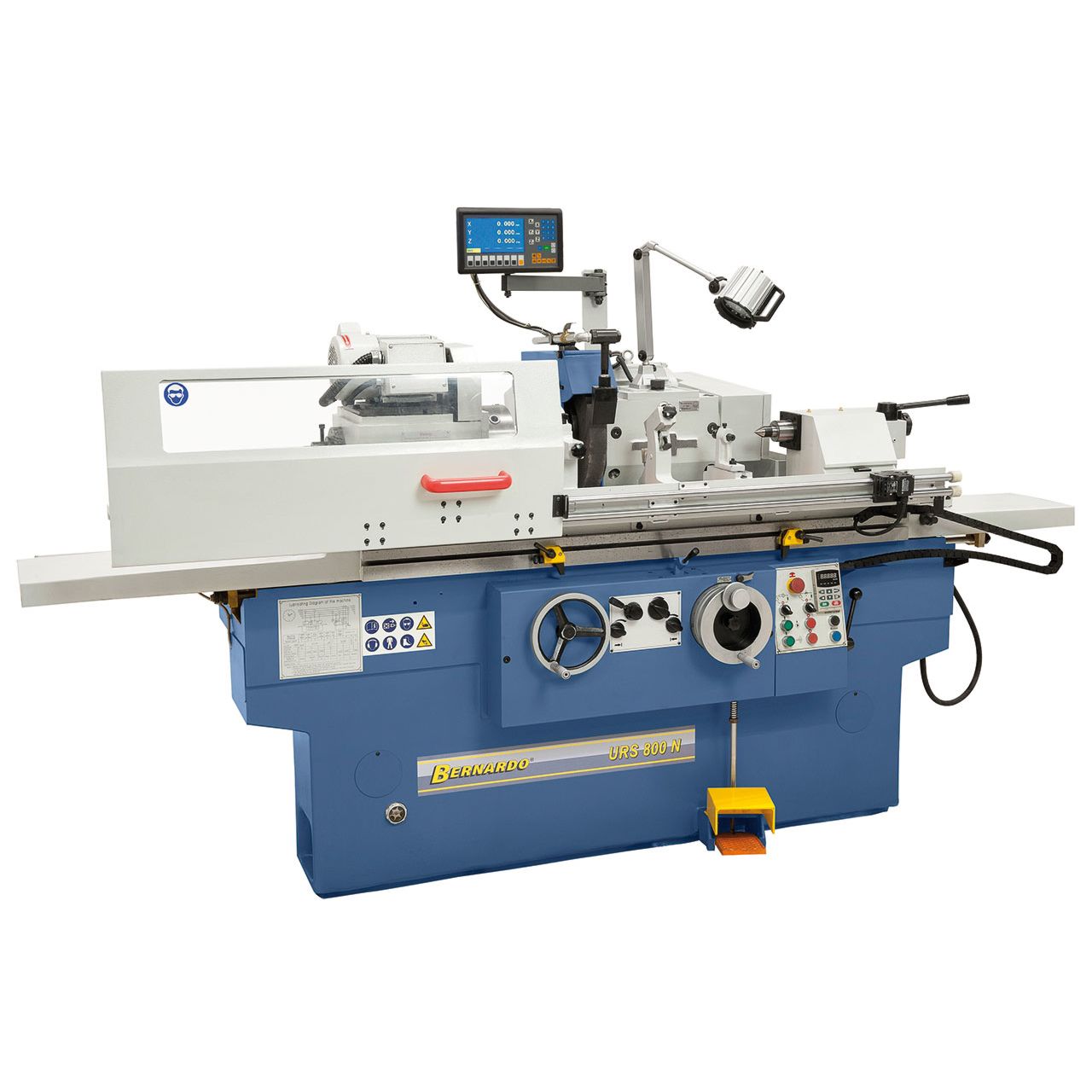

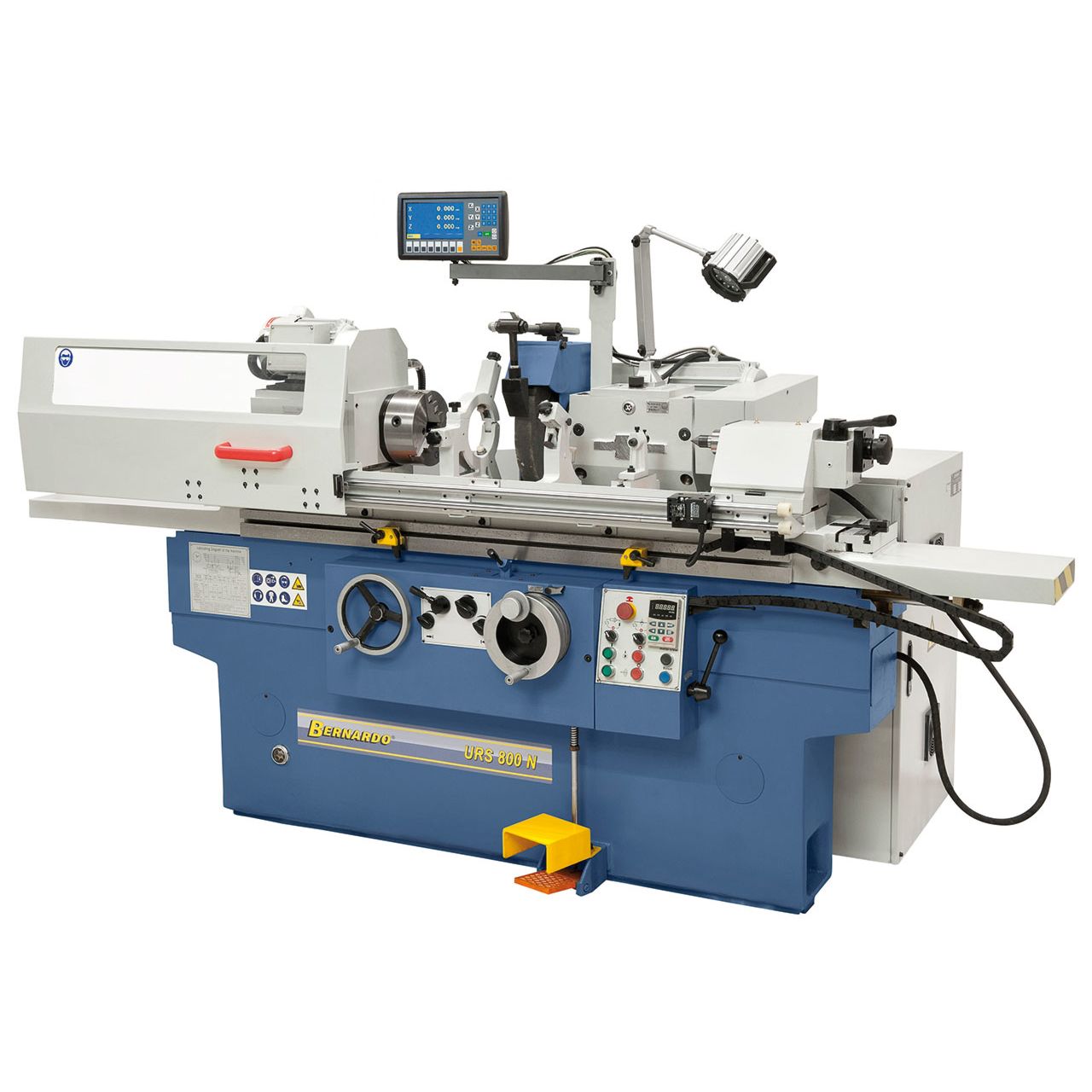

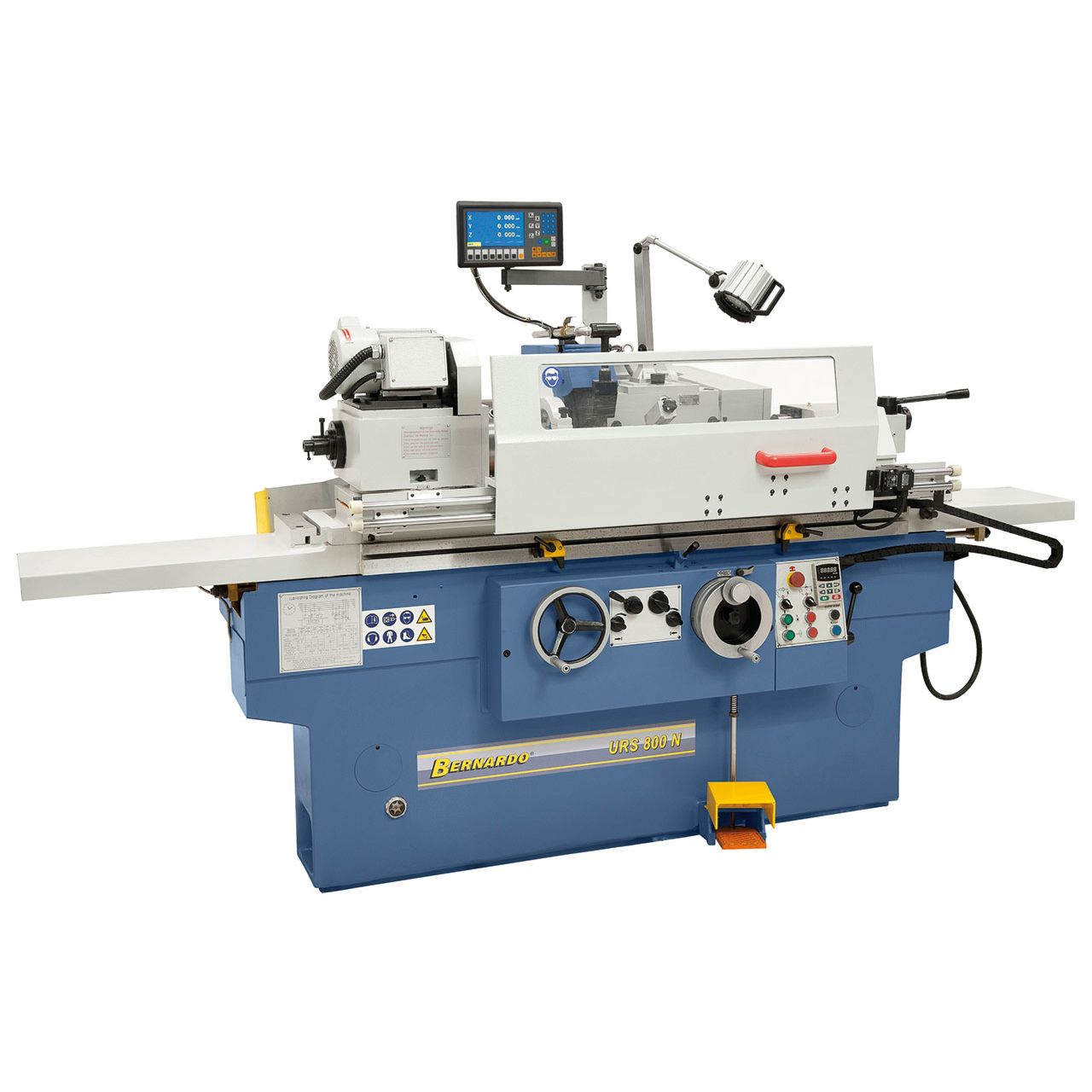

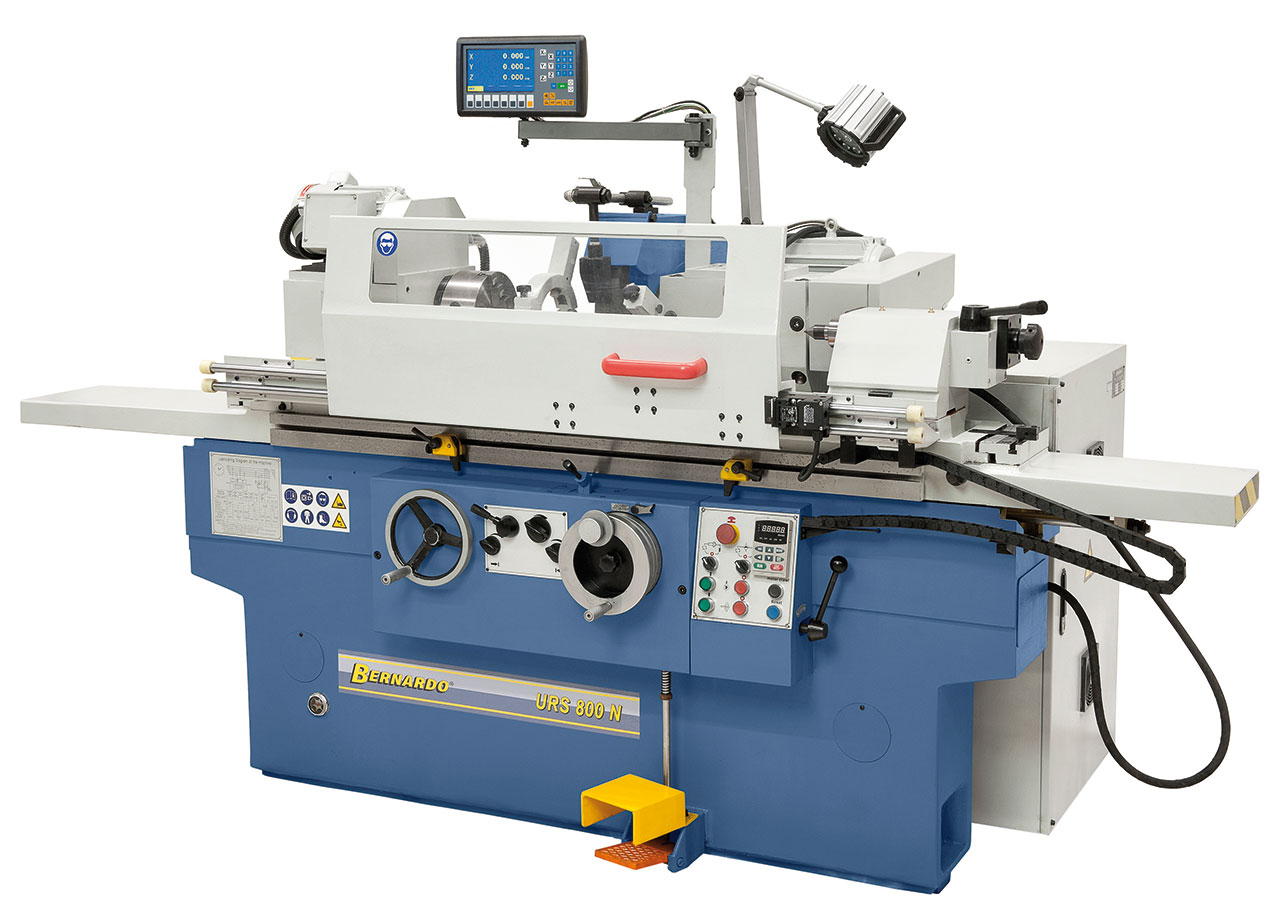

Rectificadora cilíndrica universal URS 800 N

Rectificadora cilíndrica universal URS 800 N

32.810,00 €

Tiempo de entrega: 10-14 días

DIRECTO DE FÁBRICA

Rectificadora cilíndrica universal URS 800 N

REF 05-1371 Categoría Rectificadoras cilíndricas universales

Descripción
Información adicional

Con los accesorios incluidos en el equipo base (dispositivo de rectificado
interno, visualizador de cotas en 2 ejes, etc.), la Lijadoras de rodillo universal URS 800 N no deja nada que desear. Por su diseño, esta máquina es ideal para su uso en la fabricación de moldes y herramientas, sin embargo, este modelo también se utiliza en la producción de series cortas

Peso	2570 kg

A destacar

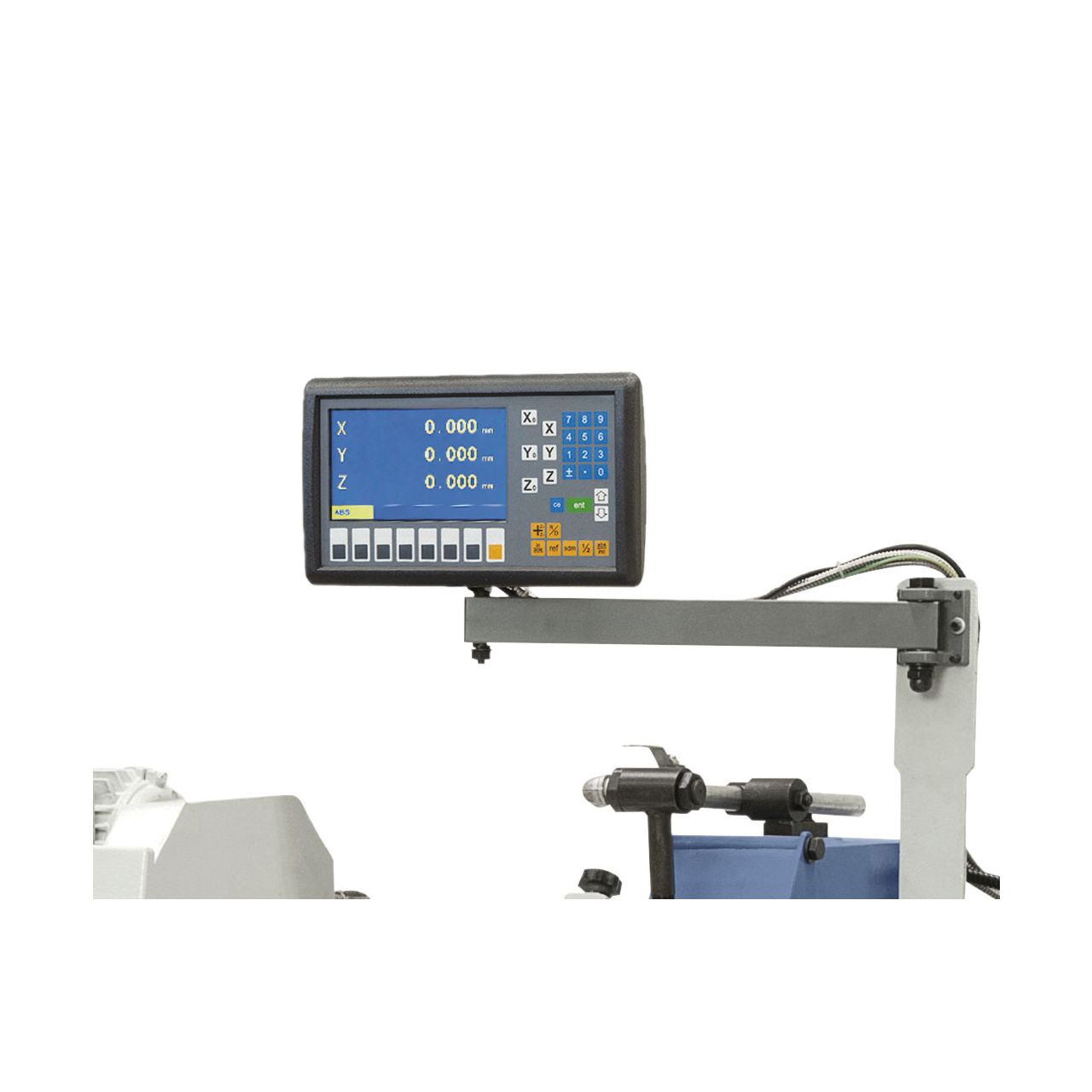

Visualizador de cotas LCD en 2 ejes ES-12H
Muela
Portamuelas

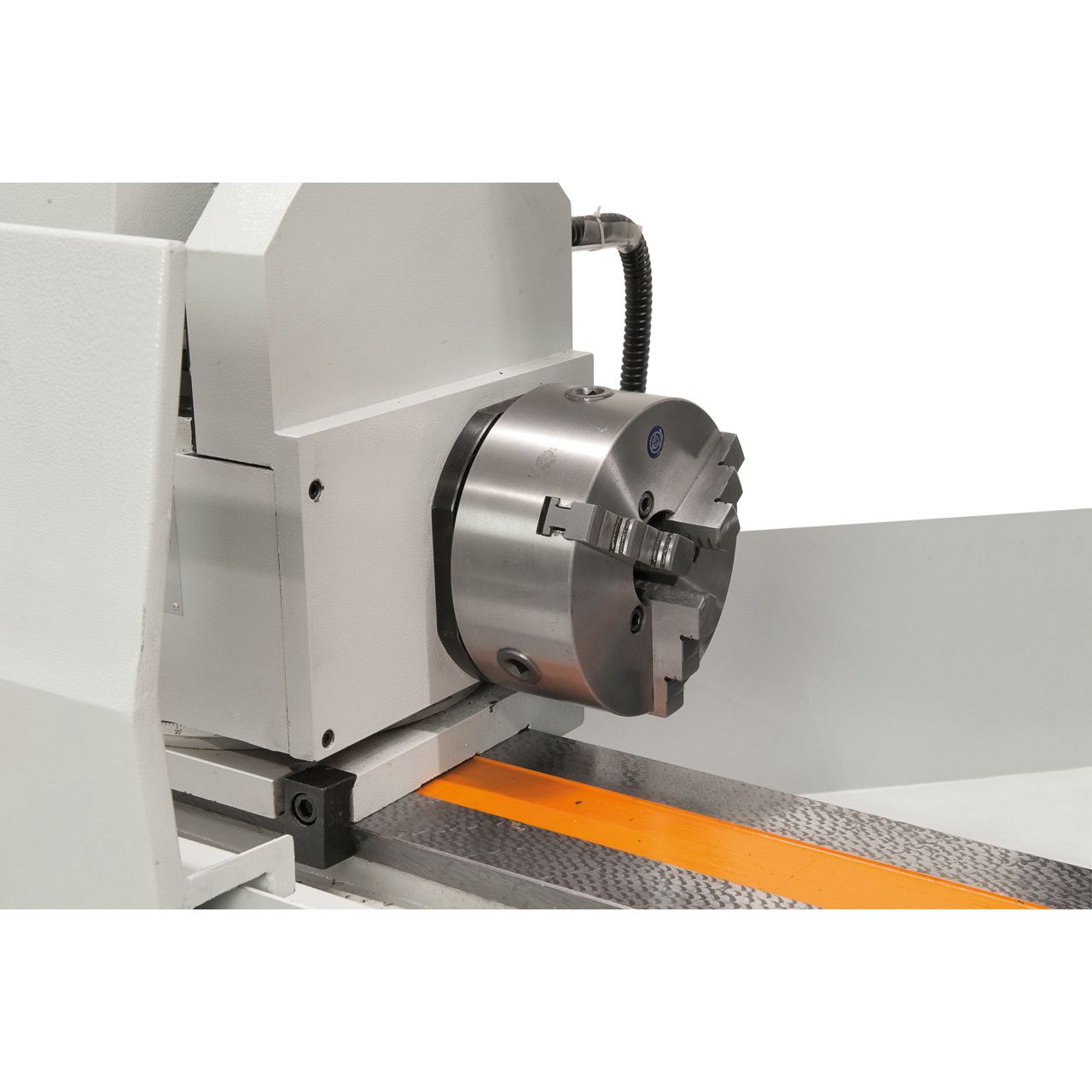

Plato de 3 garras diam. 200mm
Variador de frecuencia
Luneta abierta
Luneta cerrada
Dispositivo de rectificado interior
Lámpara de máquina LED
Base equilibrador
Eje de equilibrar
2 puntos fijos
Dispositivo de refrigeración
Protector contra salpicaduras
Diamantador
Soporte de pieza
Herramienta de servicio

Detalles

El cabezal principal está montado de forma hidrodinámica, es decir, una película de aceite evita el contacto entre el cabezal y el rodamiento

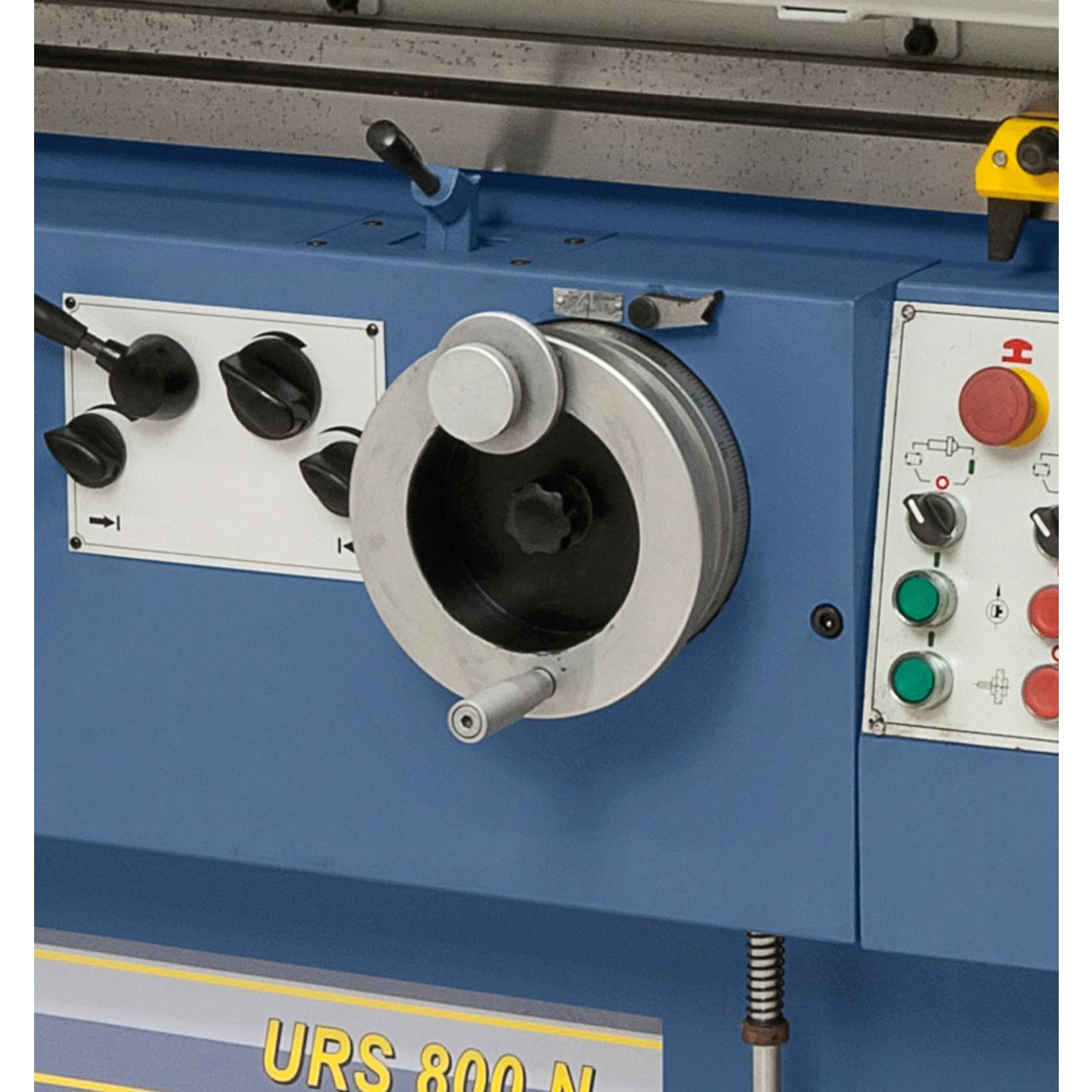

Movimiento longitudinal de la mesa puede ser manual (por volante) o automático (mediante avance hidráulico)
Las guías de los ejes X e Y están rectificadas y raspadas a mano
Guías prismática y plana para el movimiento longitudinal y transversal de la mesa
Gracias al preciso ajuste del cabezal de giro y al sólido cabezal de rectificado se consiguen unos resultados de rectificado espectaculares
La base dela máquina es resistente a los cambios de temperatura y a las deformaciones gracias a las fuertes nervaduras y a las paredes sobre-dimensionadas
La película de aceite entre el cojinete y el husillo reduce las vibraciones al mínimo, por lo que se logra una excelente precisión y acabado superficial

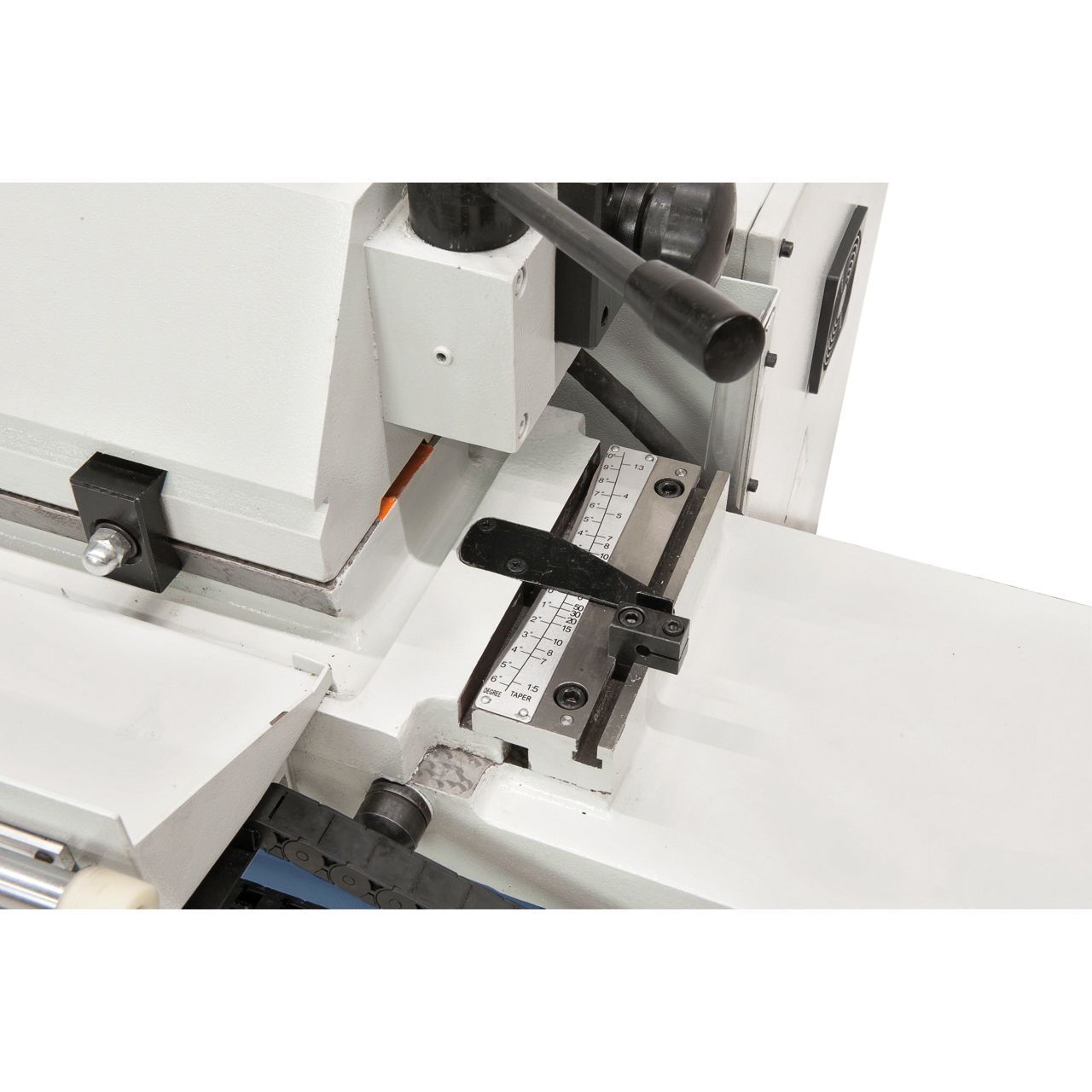

La mesa puede inclinarse para un rectificado cónico y ajustarse a la posición deseada mediante la escala graduada

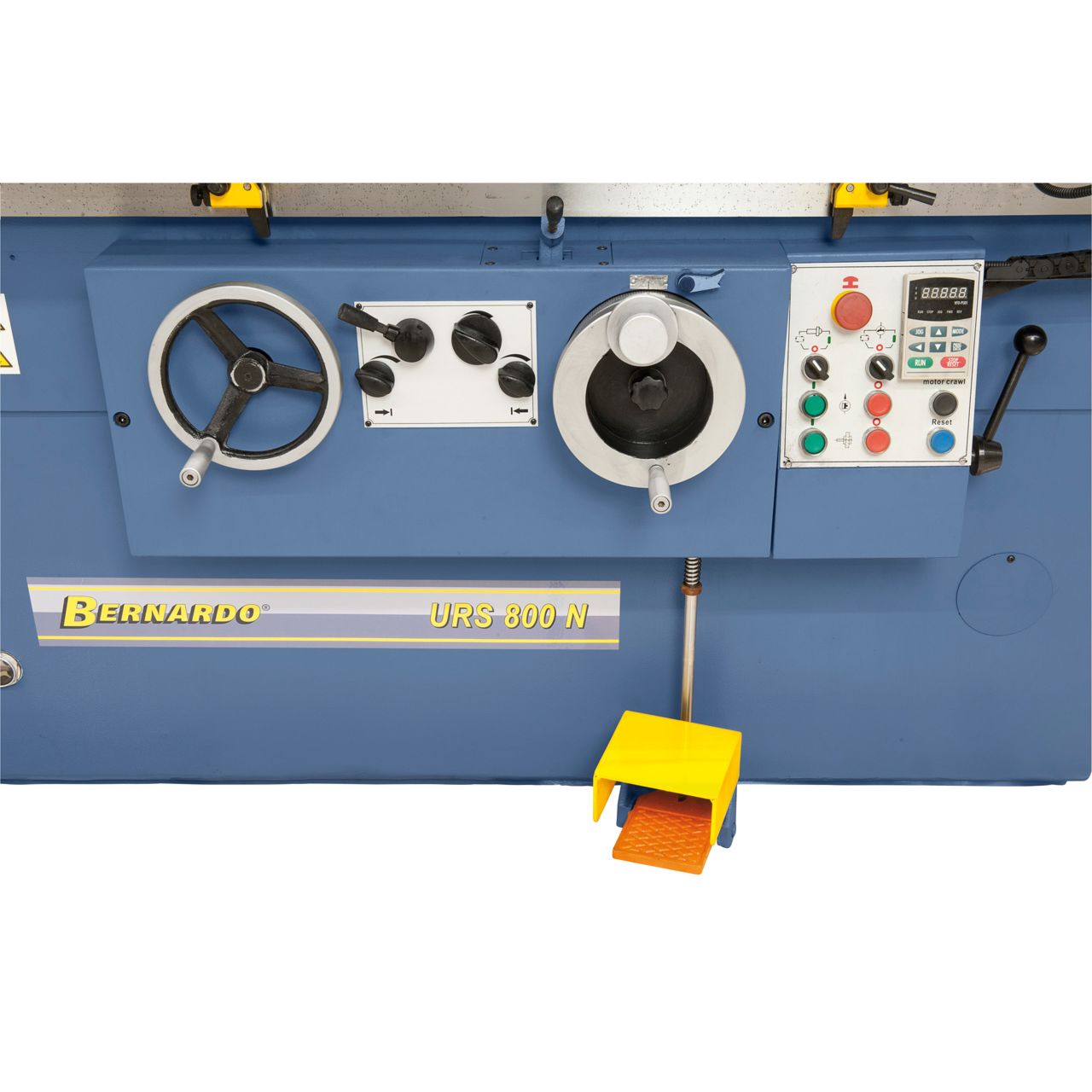

El posicionado de la muela se efectúa hidráulicamente o por volante
Husillo de rectificado con rodamientos en ambos extremos y reglillas planas ajustables
Avance sin saltos con temporización seleccionable al final de cada movimiento de la mesa
El husillo de rectificado puede girarse 180º para rectificado interior

Características técnicas

Distancia entre puntos	800 mm
Altura de puntos	135 mm
Diámetro rectificado exterior	8 – 200 mm
Peso máximo de pieza	60 kg
Diámetro rectificado interior	13 – 100 mm
Profundidad máxima de rectificado interior	125 mm
Máxima inclinación de mesa	+3° a -7°
Carrera máxima longitudinal de la mesa	850 mm
Avance de la mesa	0,1 a 4 m/min
Avance manual mesa / vuelta volante.	6 mm/r
Cabezal
Revoluciones del cabezal, sin saltos	25 – 380 rpm
Cono del cabezal	CM 4
Giro del cabezal	90°

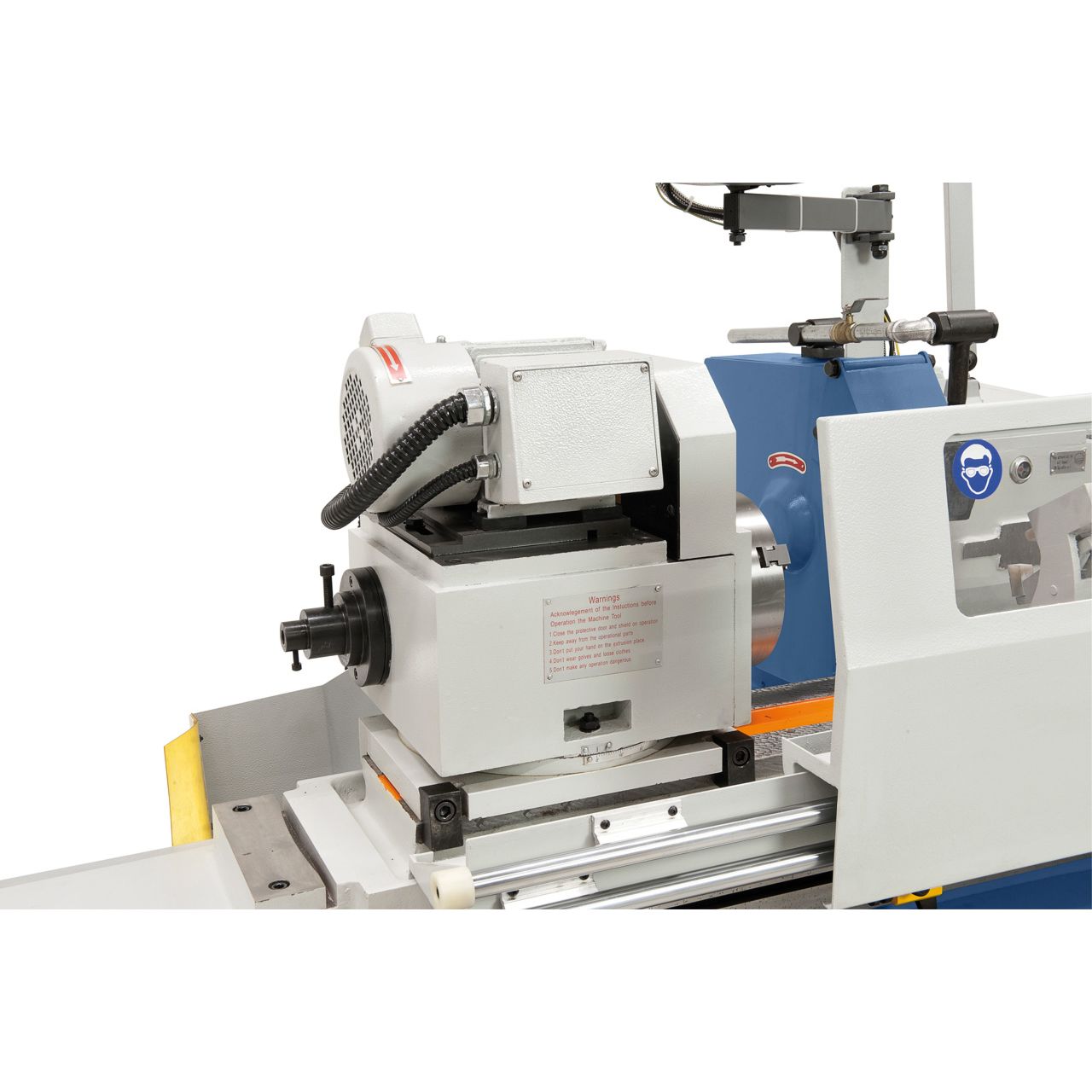

Cabezal de rectificar
Muela	400 x 50 x 203 mm
Revoluciones	1670 rpm
Revoluciones muela rectificado interior	20000 rpm
Inclinación del cabezal de rectificado	+/- 30°
Carrera	200 mm
Graduación del volante	0,005 mm

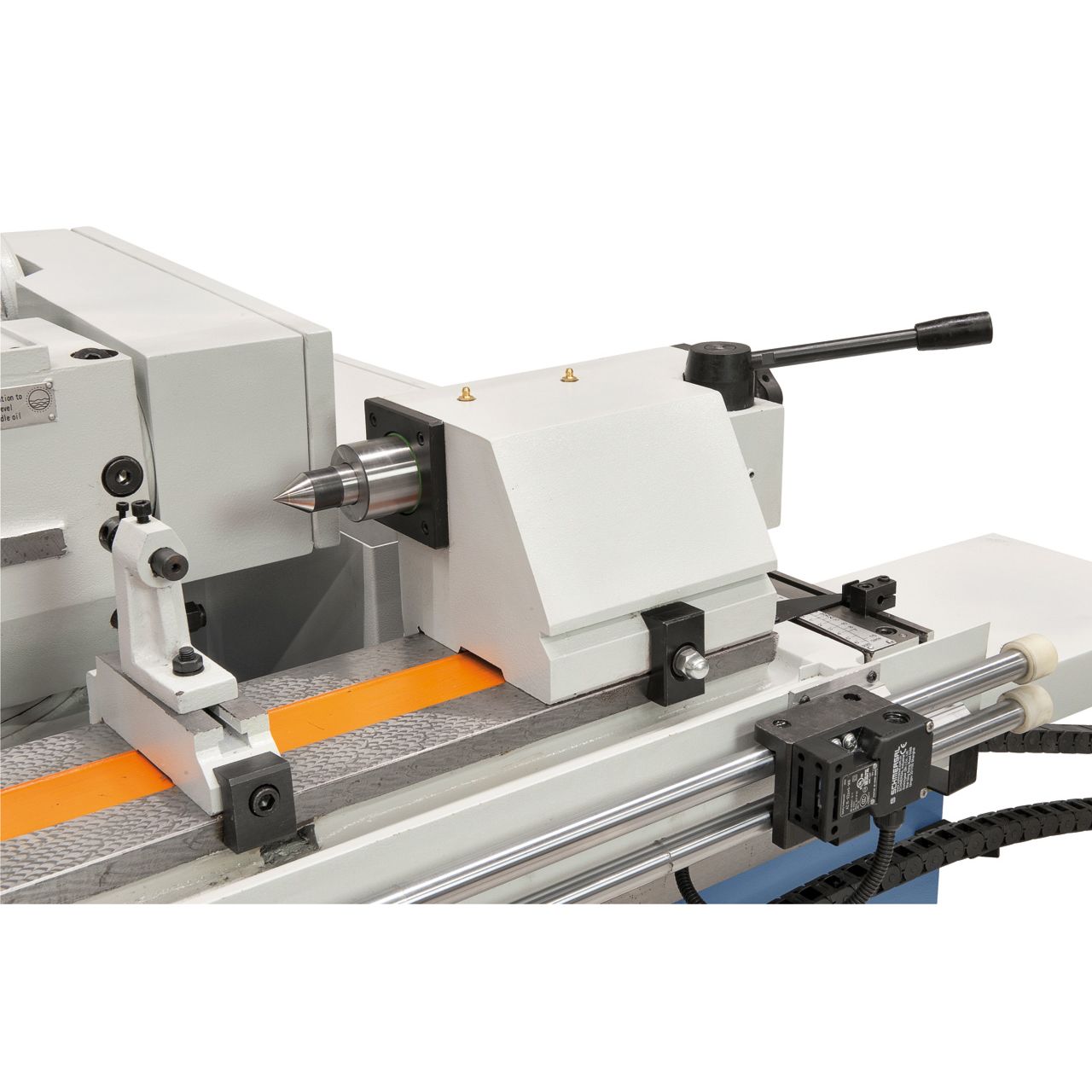

Contrapunto
Cono del contrapunto	CM 4
Carrera de la caña	35 mm
Potencia del motor
Husillo rectificar	4,0 kW
Husillo de torno	0,75 kW
Dimensiones de máquina (L × An × Al)	2900 x 1450 x 1700 mm
Peso aprox.	2570 kg
