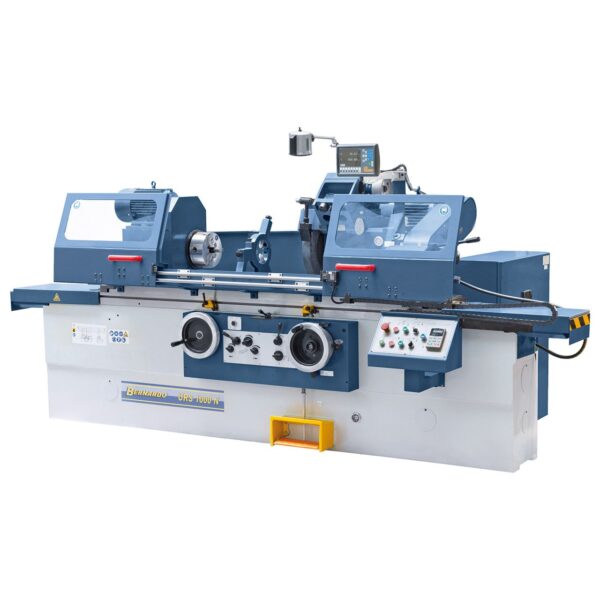

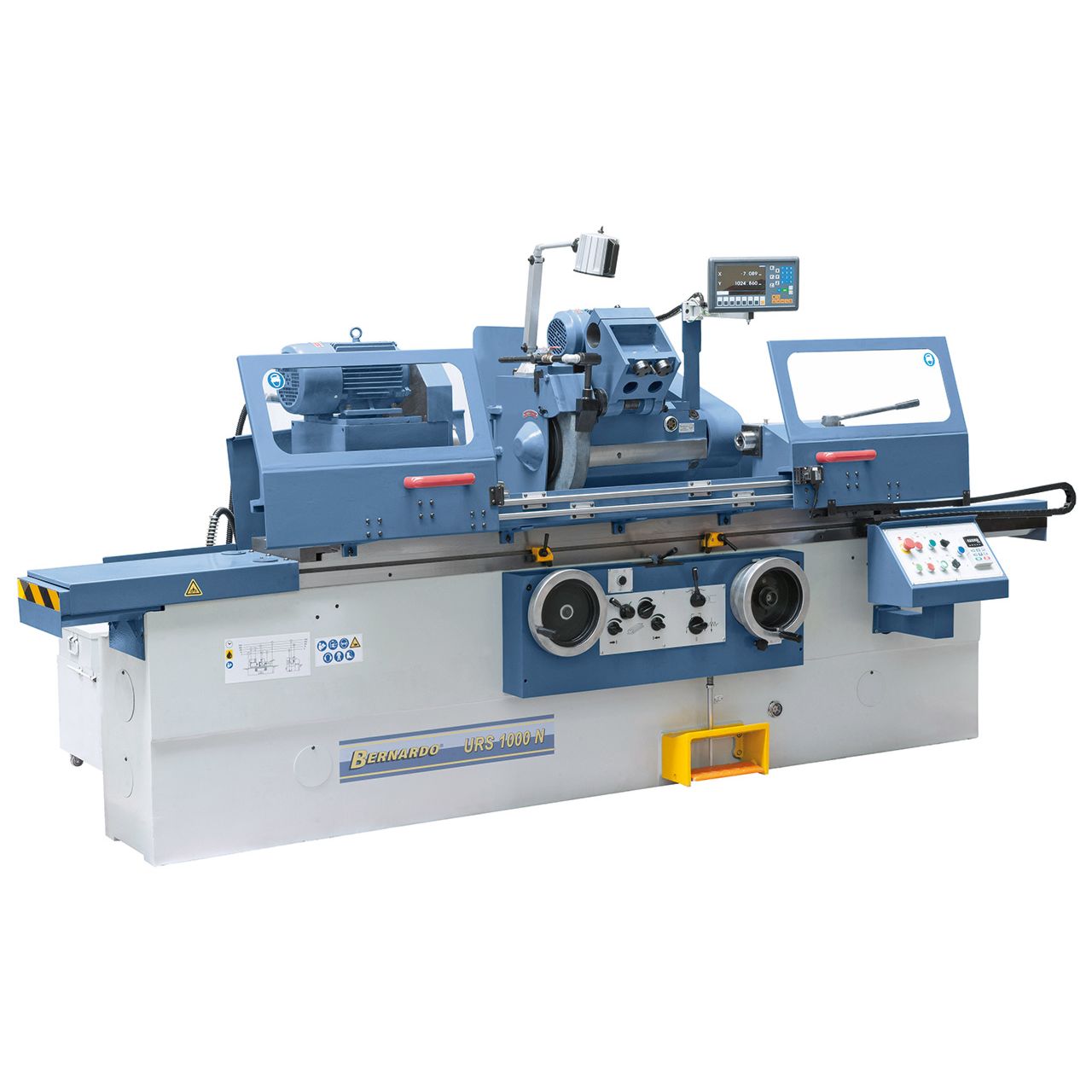

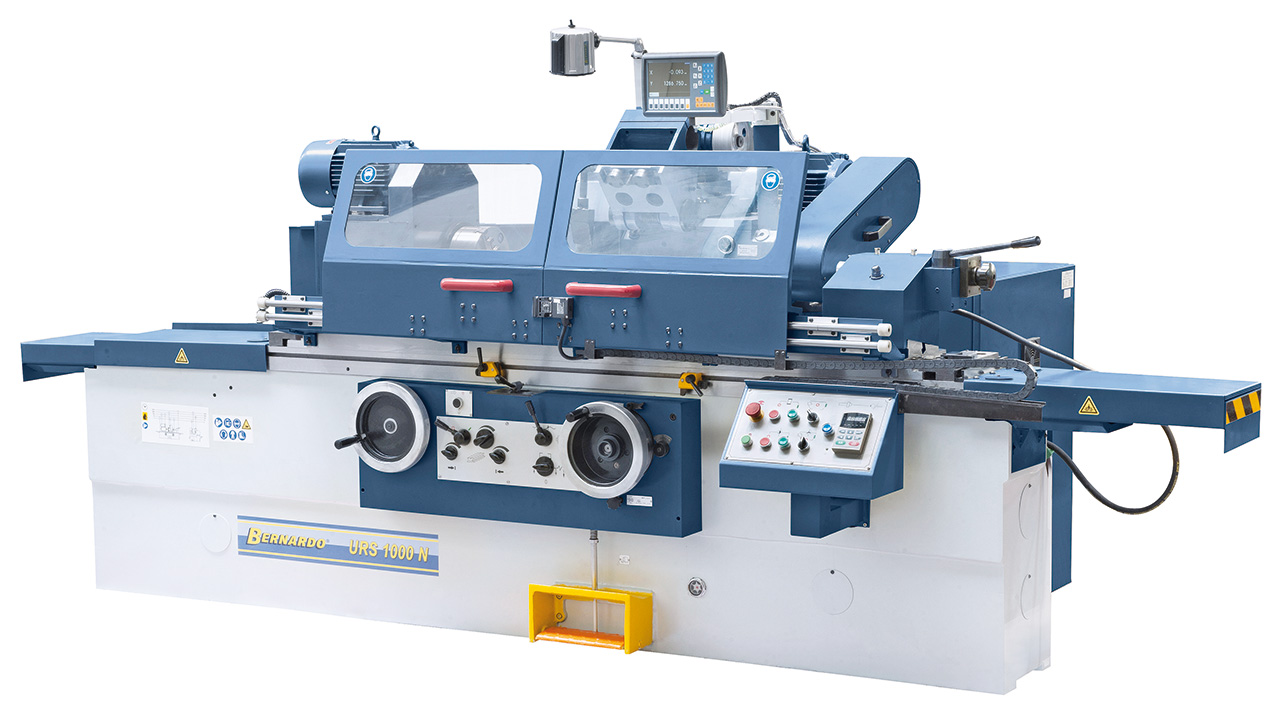

Rectificadora cilíndrica universal URS 1000 N

Rectificadora cilíndrica universal URS 1000 N

41.420,00 €

Tiempo de entrega: 10-14 días

DIRECTO DE FÁBRICA

Rectificadora cilíndrica universal URS 1000 N

REF 05-1382XL Categoría Rectificadoras cilíndricas universales

Descripción
Información adicional

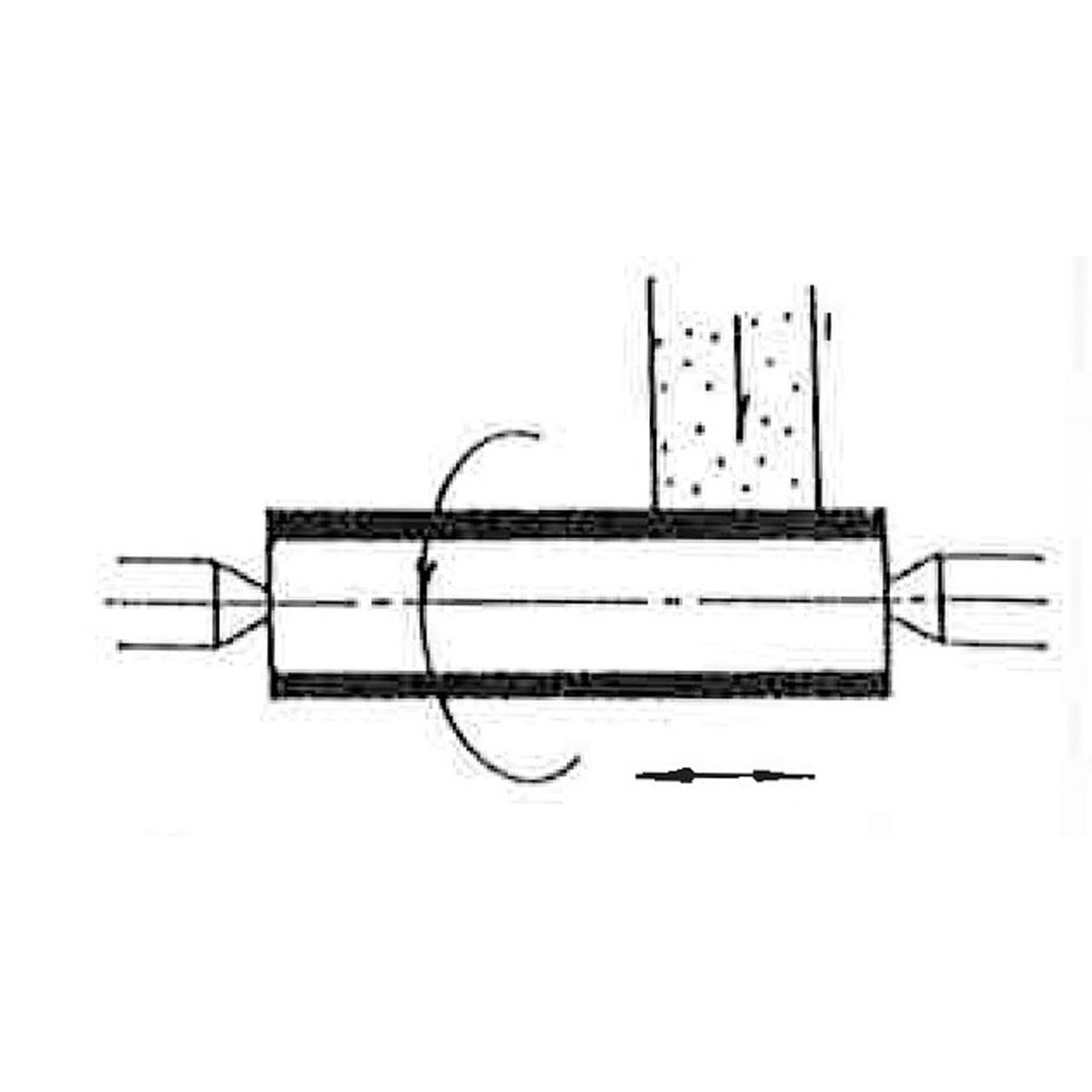

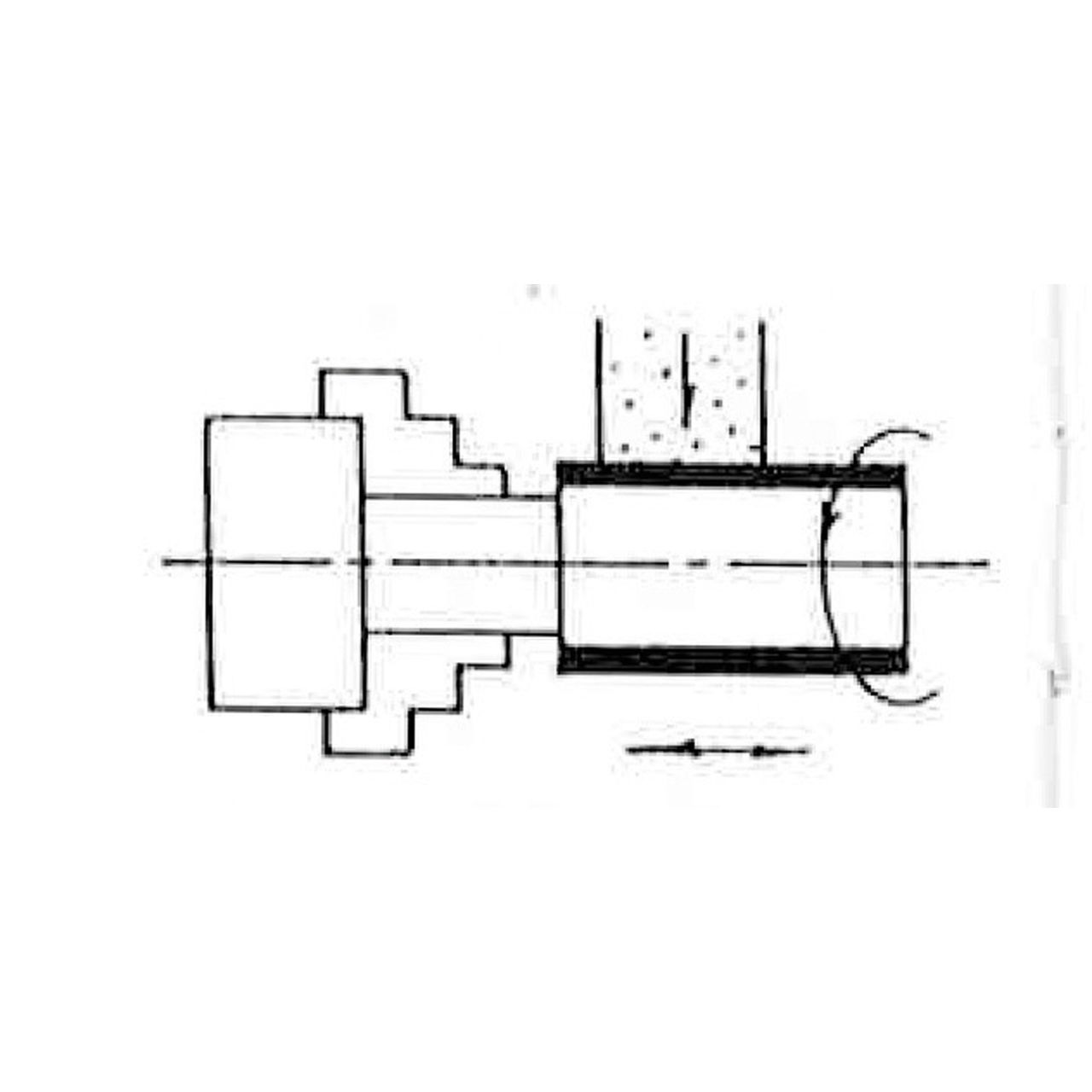

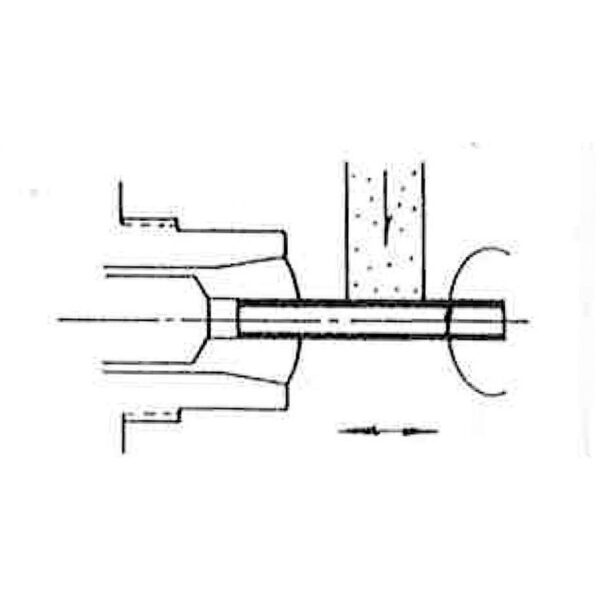

Las rectificadoras cilíndricas universales URS 1000 N y URS 1500 N son las adecuadas para el rectificado cilíndrico exterior de piezas de 320mm e diámetro. Parte del equipamiento estándar es el dispositivo de rectificado interior, que aumenta la gama de aplicaciones significativamente. Es un modelo popular para la construcción de maquinaria, moldes, fabricación de herramientas y producción de series cortas

Peso	3710 kg

A destacar

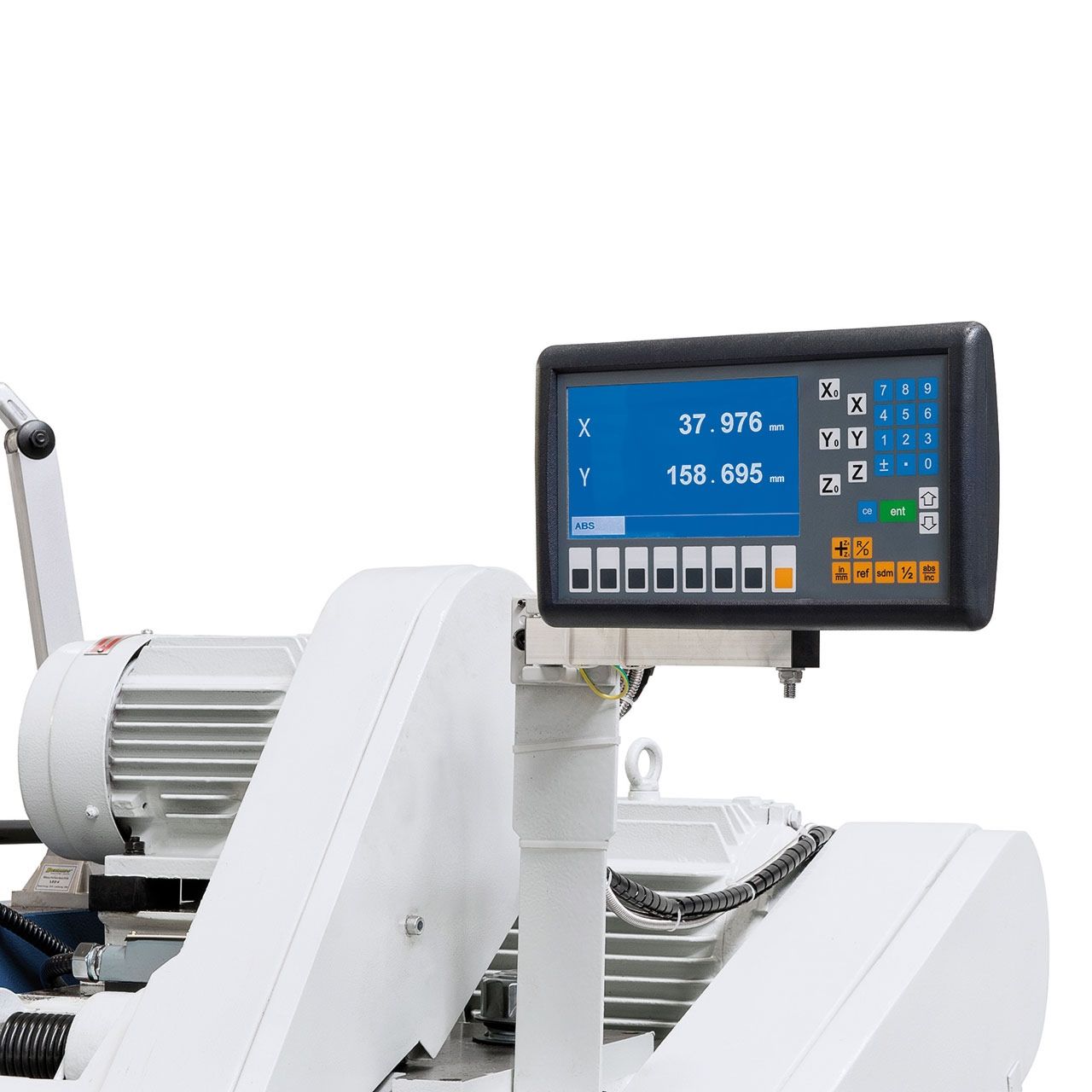

Visualizador de cotas LCD en 2 ejes ES-12H
Muela
Portamuelas

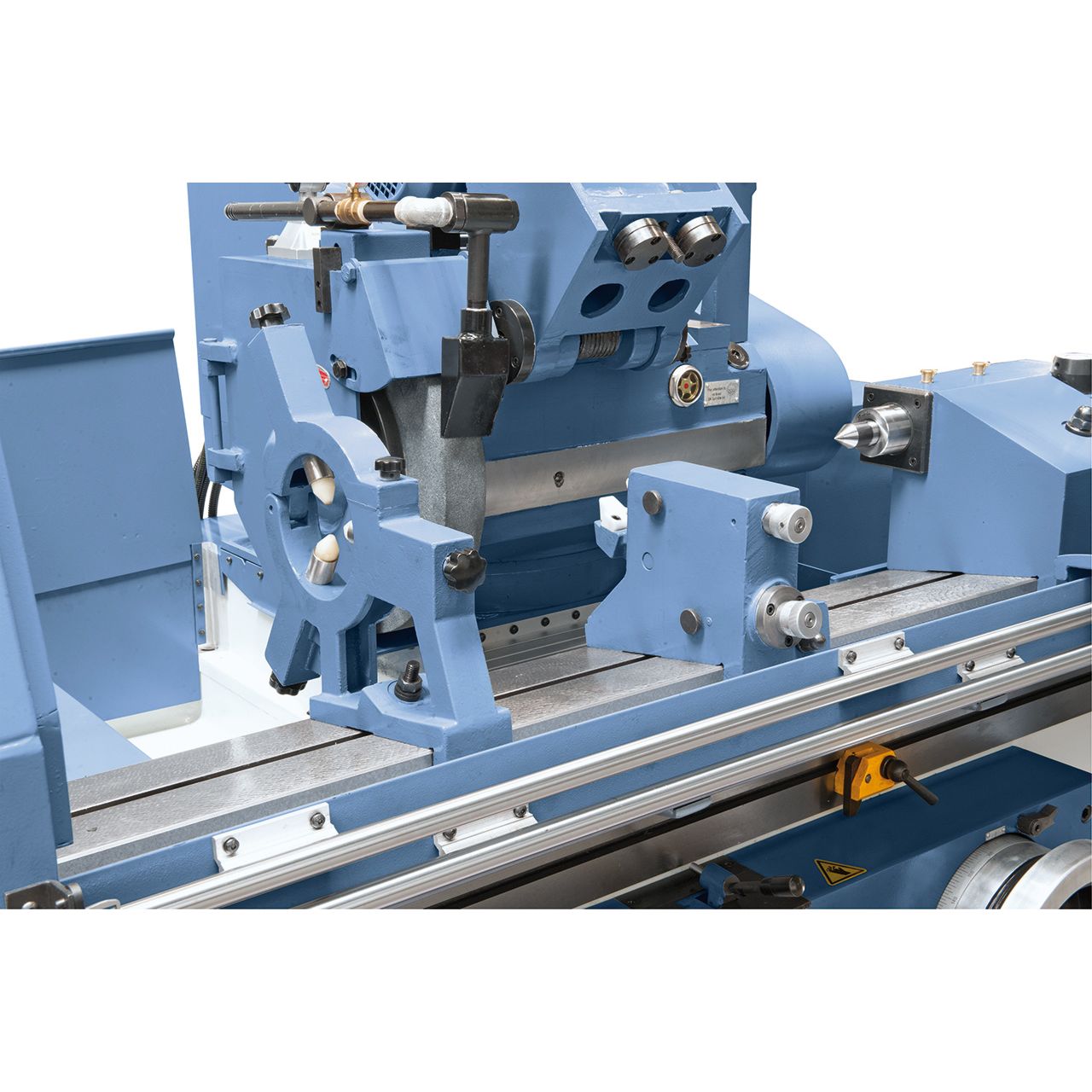

2 lunetas abiertas
Luneta cerrada

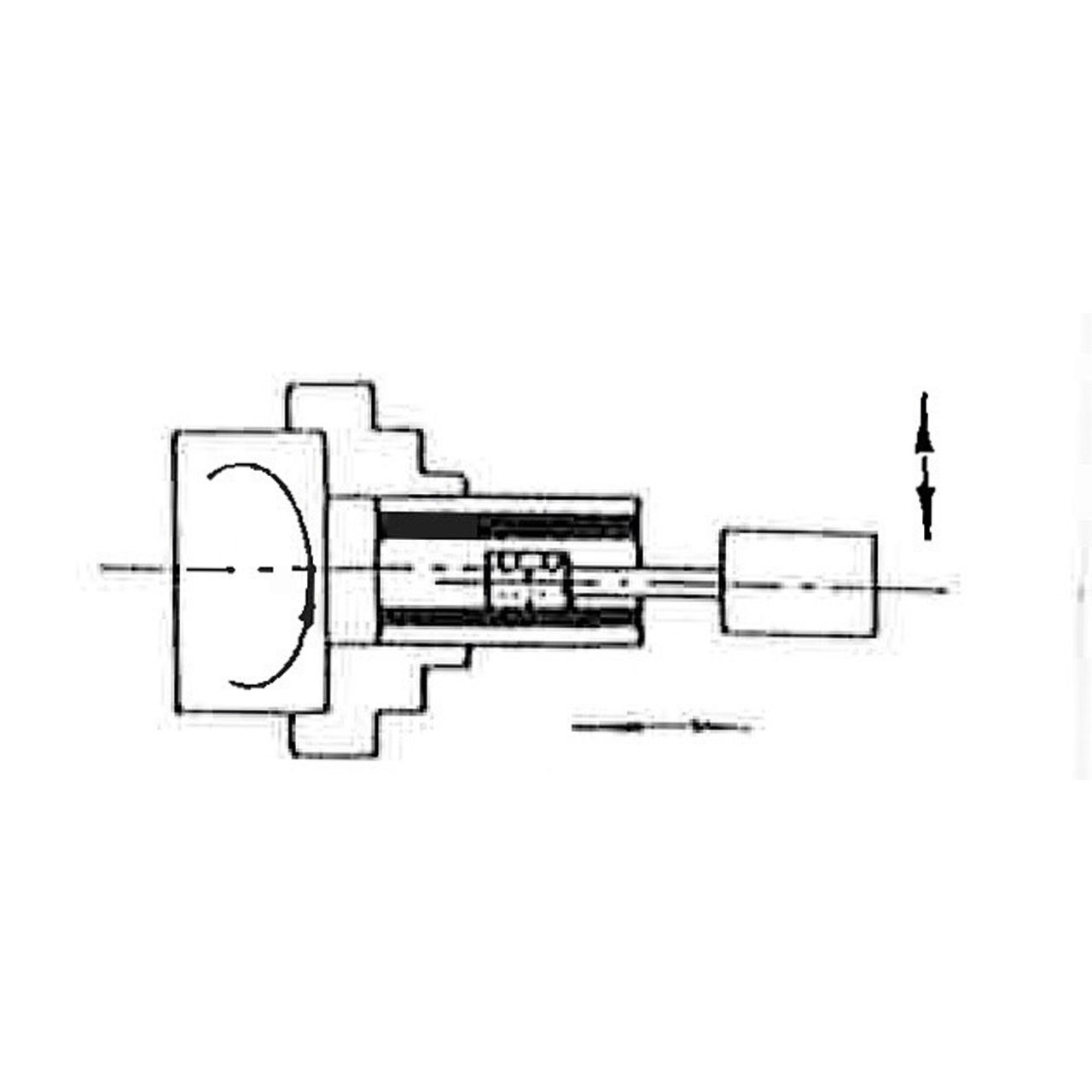

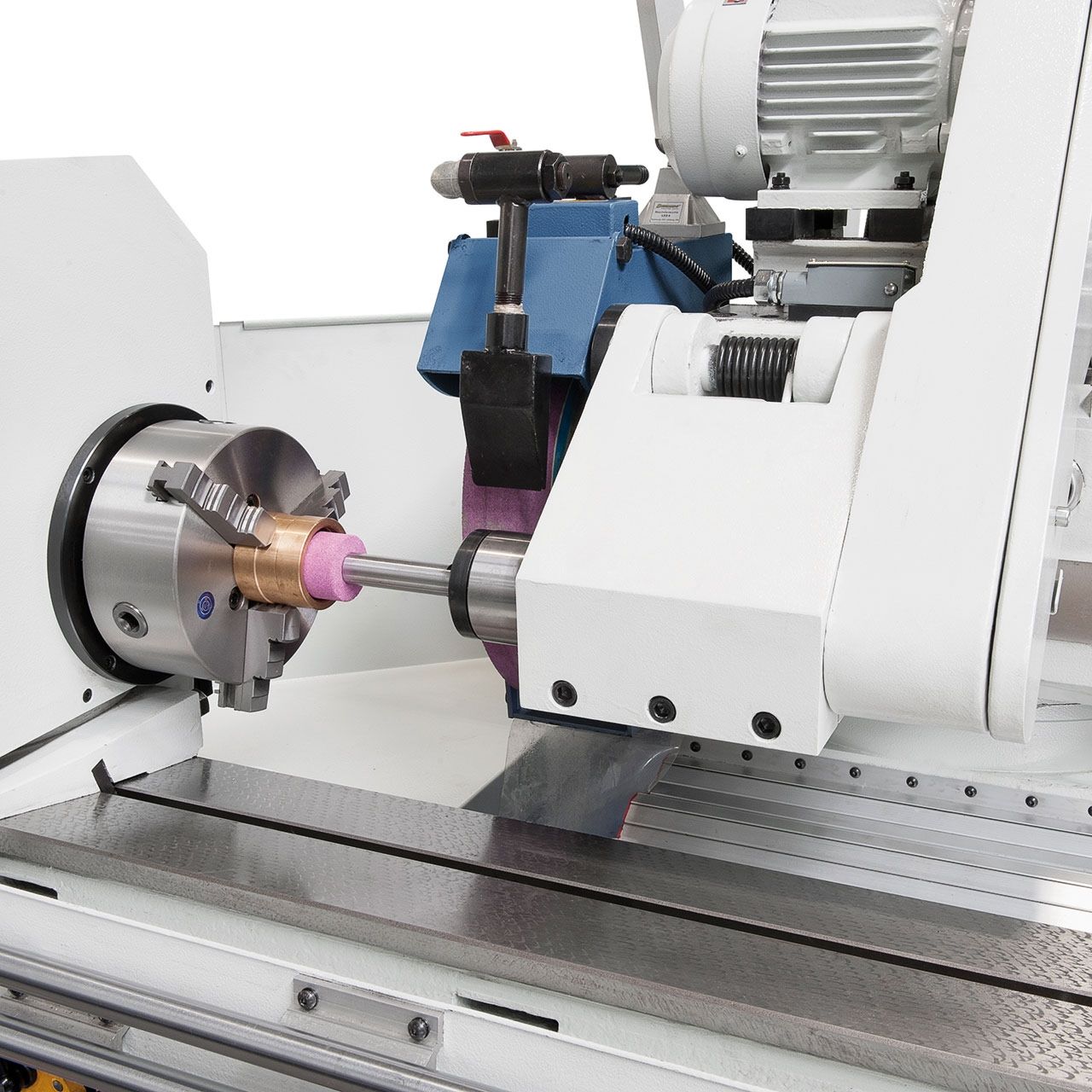

Dispositivo de rectificado interior
Plato de 3 garras diam. 200mm
Lámpara de máquina LED
Base equilibrador
Eje de equilibrar
Variador de frecuencia
2 puntos fijos
Placa de medición

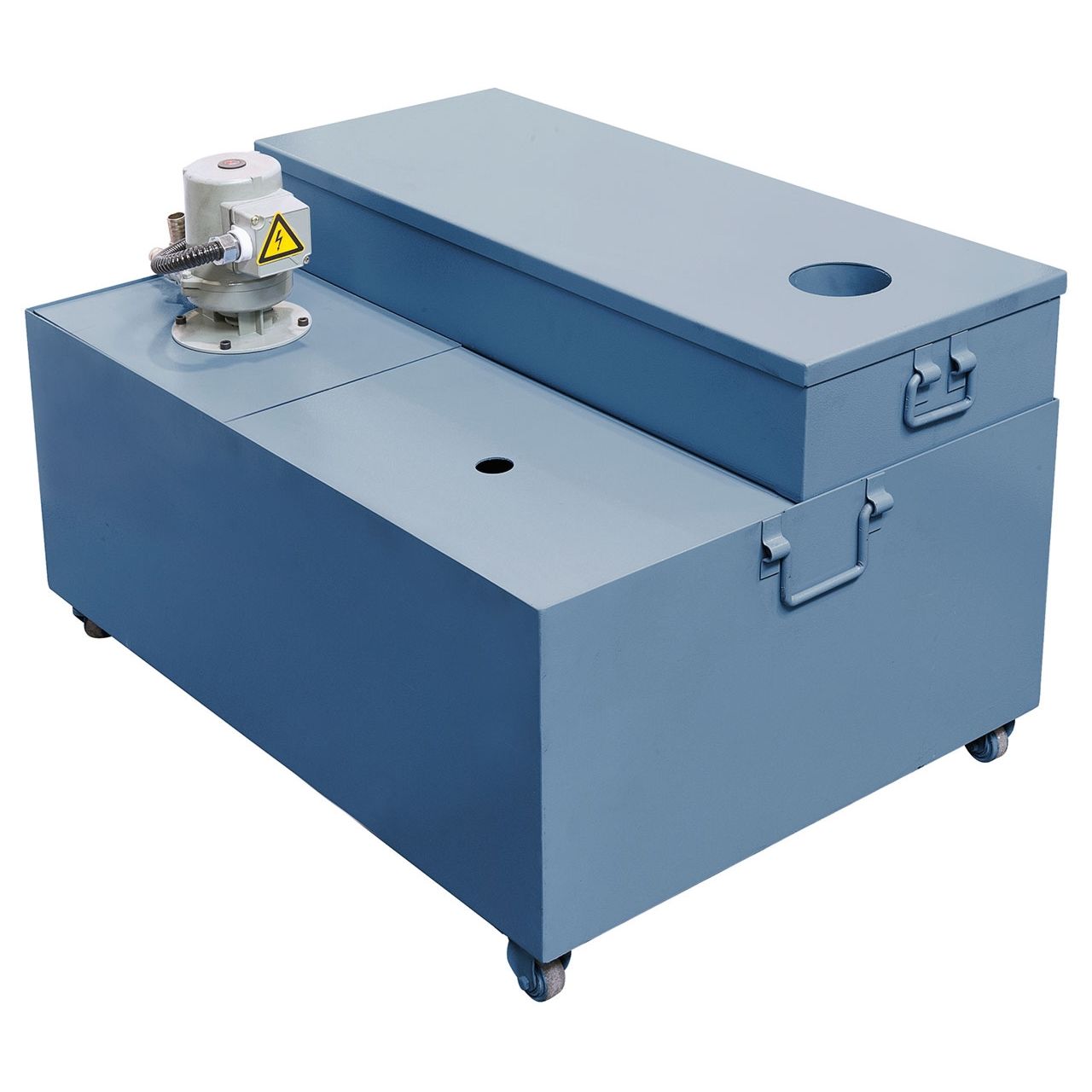

Dispositivo de refrigeración
Soporte de pieza
Protector contra salpicaduras
Diamantador
Herramienta de servicio

Detalles

La película de aceite entre el cojinete y el husillo reduce las vibraciones al mínimo, por lo que se logra una excelente precisión y acabado superficial

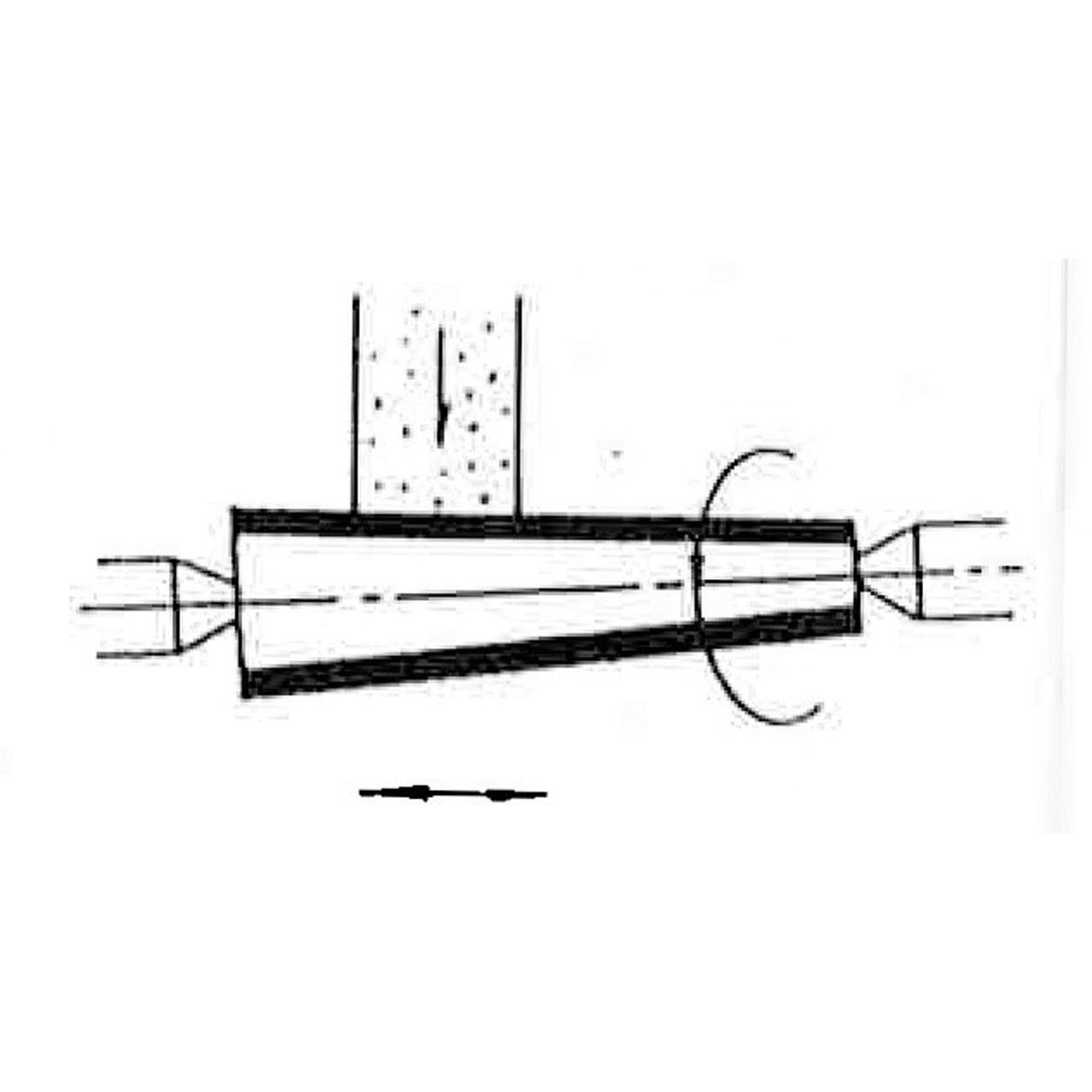

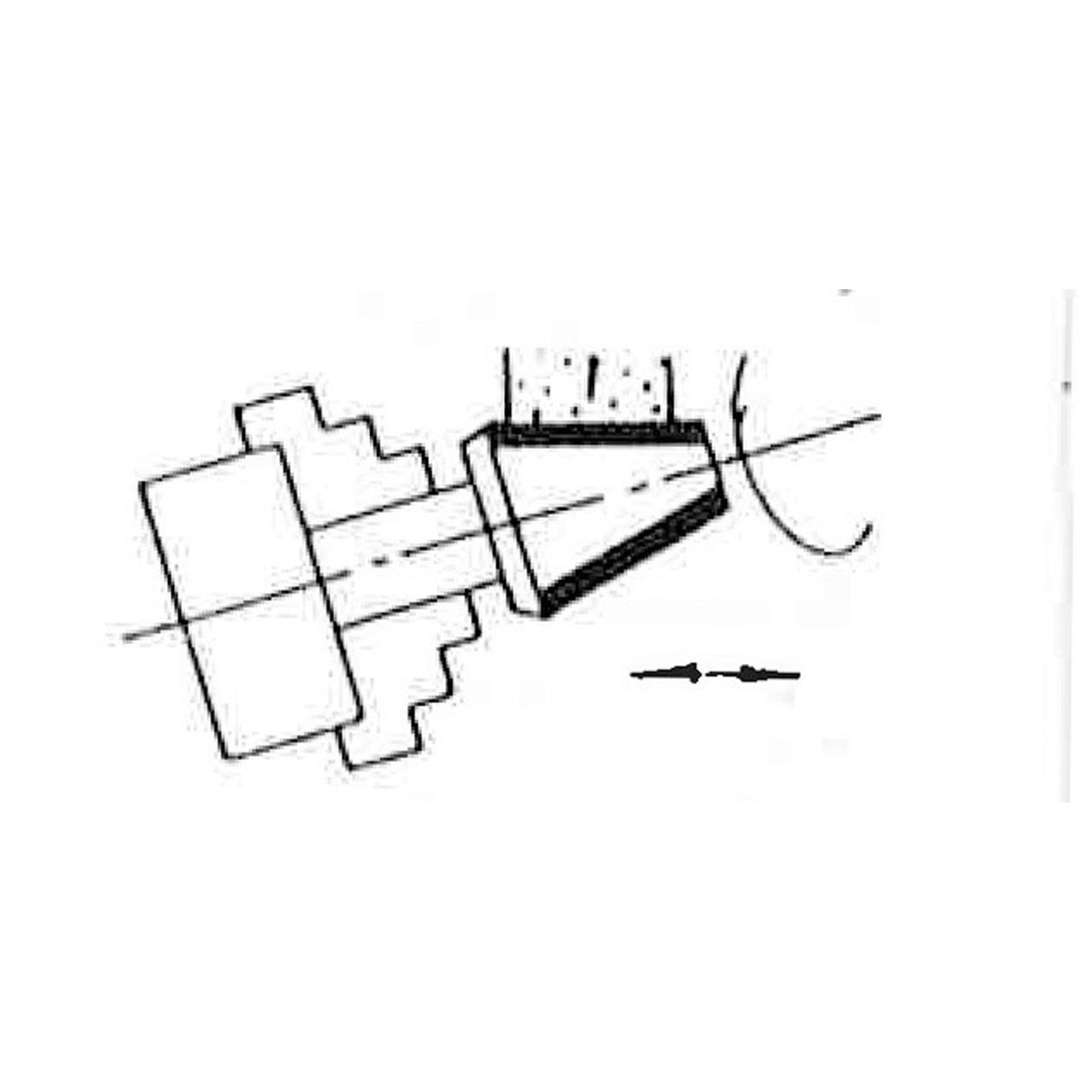

La mesa de grandes dimensiones puede inclinarse en dos direcciones para un rectificado cónico y ajustarse a la posición deseada mediante la escala graduada
Cabezal principal equilibrado y cabezal de rectificado muy sólido para lograr los mejores resultados de rectificado
La base dela máquina es resistente a los cambios de temperatura y a las deformaciones gracias a las fuertes nervaduras y a las paredes sobre-dimensionadas
Husillo de rectificado con rodamientos en ambos extremos y reglillas planas ajustables en tres piezas
El cabezal principal está montado de forma hidrodinámica, es decir, una película de aceite evita el contacto entre el cabezal y el rodamiento

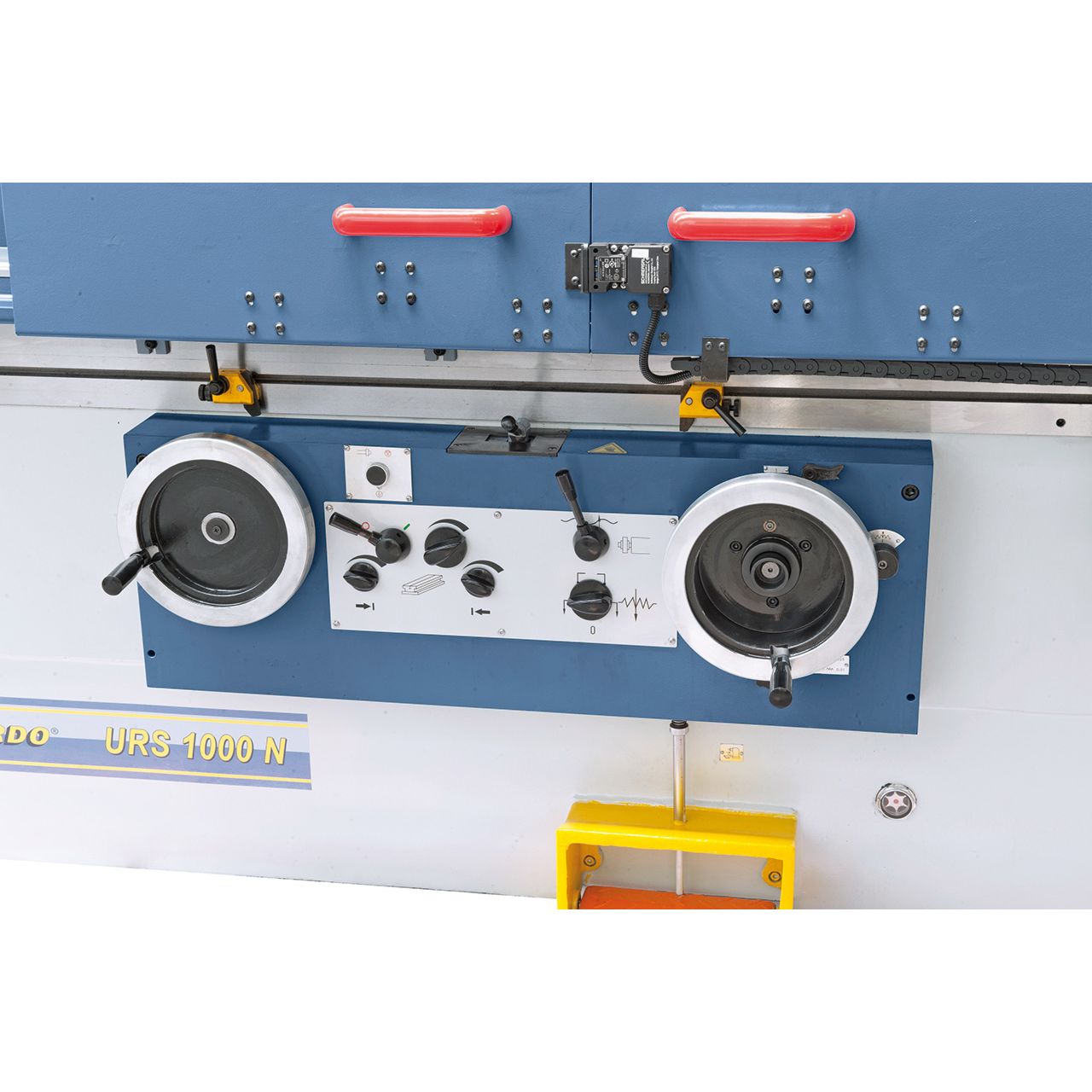

El posicionado de la muela se efectúa hidráulicamente o por volante
Avance sin saltos con temporización seleccionable al final de cada movimiento de la mesa.

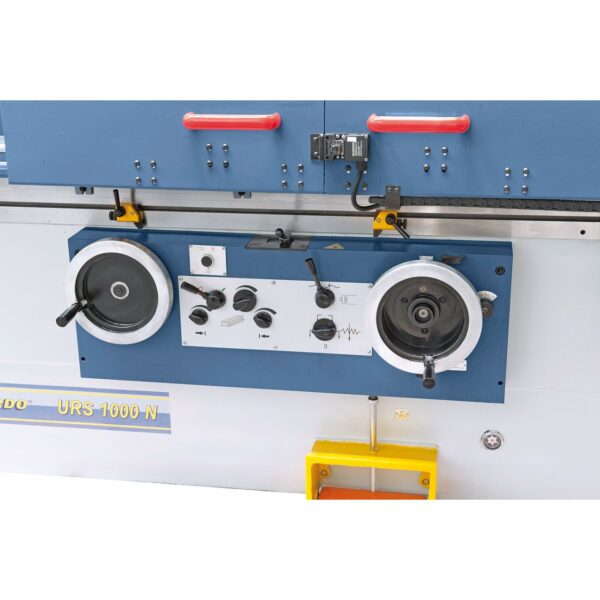

Movimiento longitudinal de la mesa puede ser manual (por volante) o automático (mediante avance hidráulico)
Las guías de los ejes X e Y están rectificadas y raspadas a mano

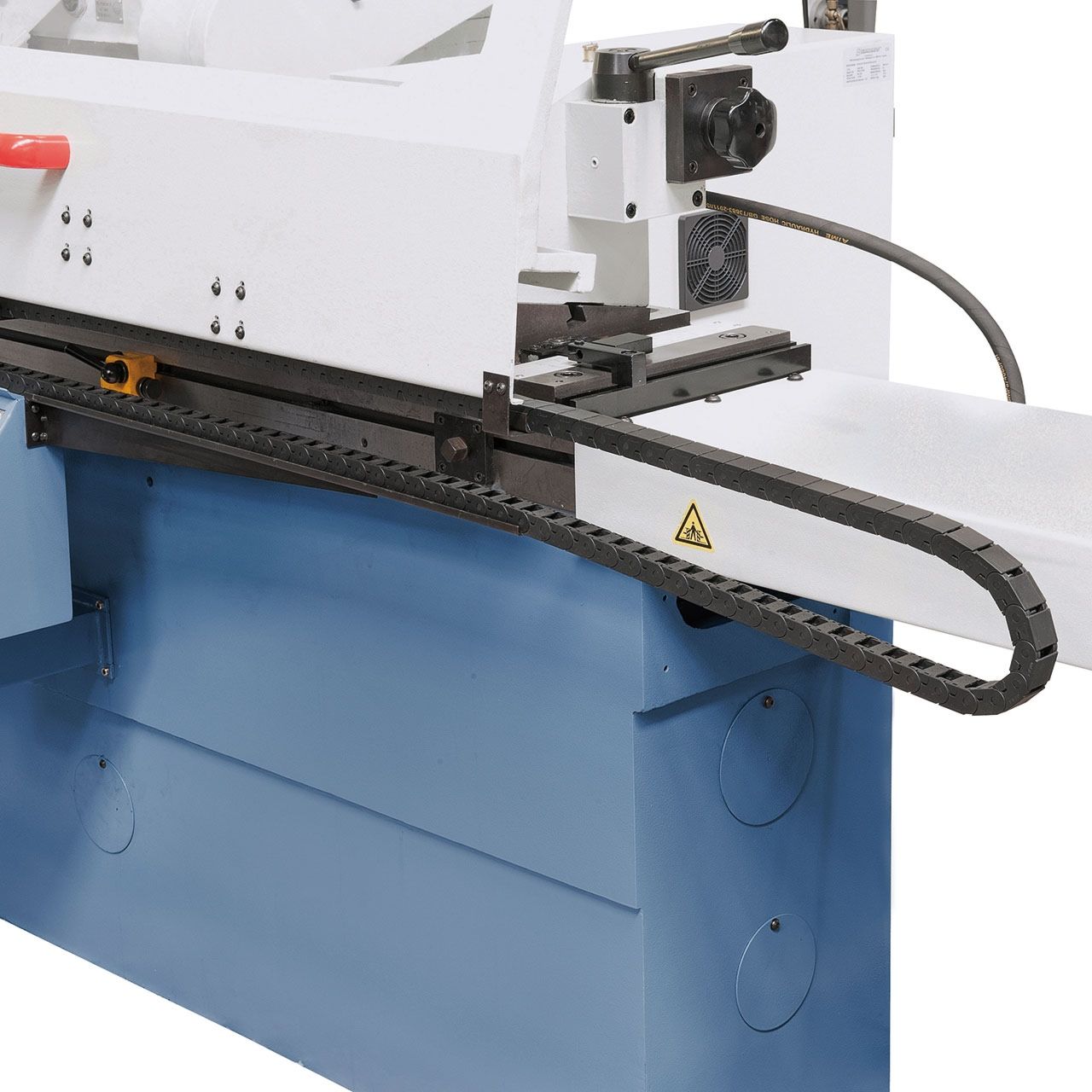

Guías prismática y plana para el movimiento longitudinal y transversal de la mesa

Características técnicas

Distancia entre puntos	1000 mm
Altura de puntos	180 mm
Diámetro rectificado exterior	8 – 320 mm
Peso máximo de pieza	150 kg
Diámetro rectificado interior con luneta	35 – 100 mm
Diámetro rectificado interior sin luneta	30 – 100 mm
Profundidad máx. de rectificado interior	125 mm
Máxima inclinación de mesa	+3° a -7°
Carrera máxima longitudinal de la mesa	1000 mm
Avance de la mesa	0,1 – 4 m/min
Avance manual mesa / vuelta volante.	6 mm

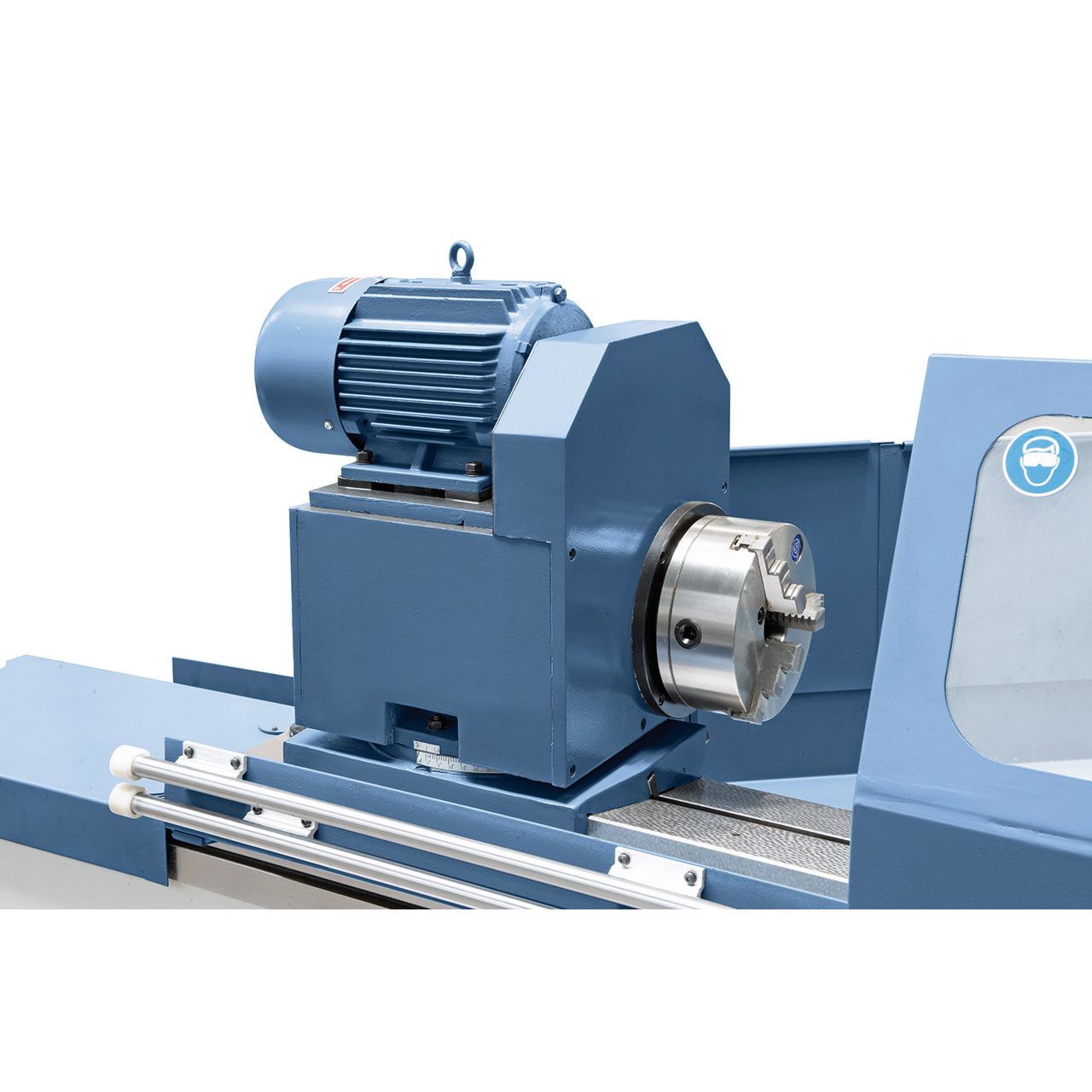

Cabezal
Revoluciones del cabezal , sin saltos	25 – 220 rpm
Cono del cabezal	CM 4
Giro del cabezal	+90°

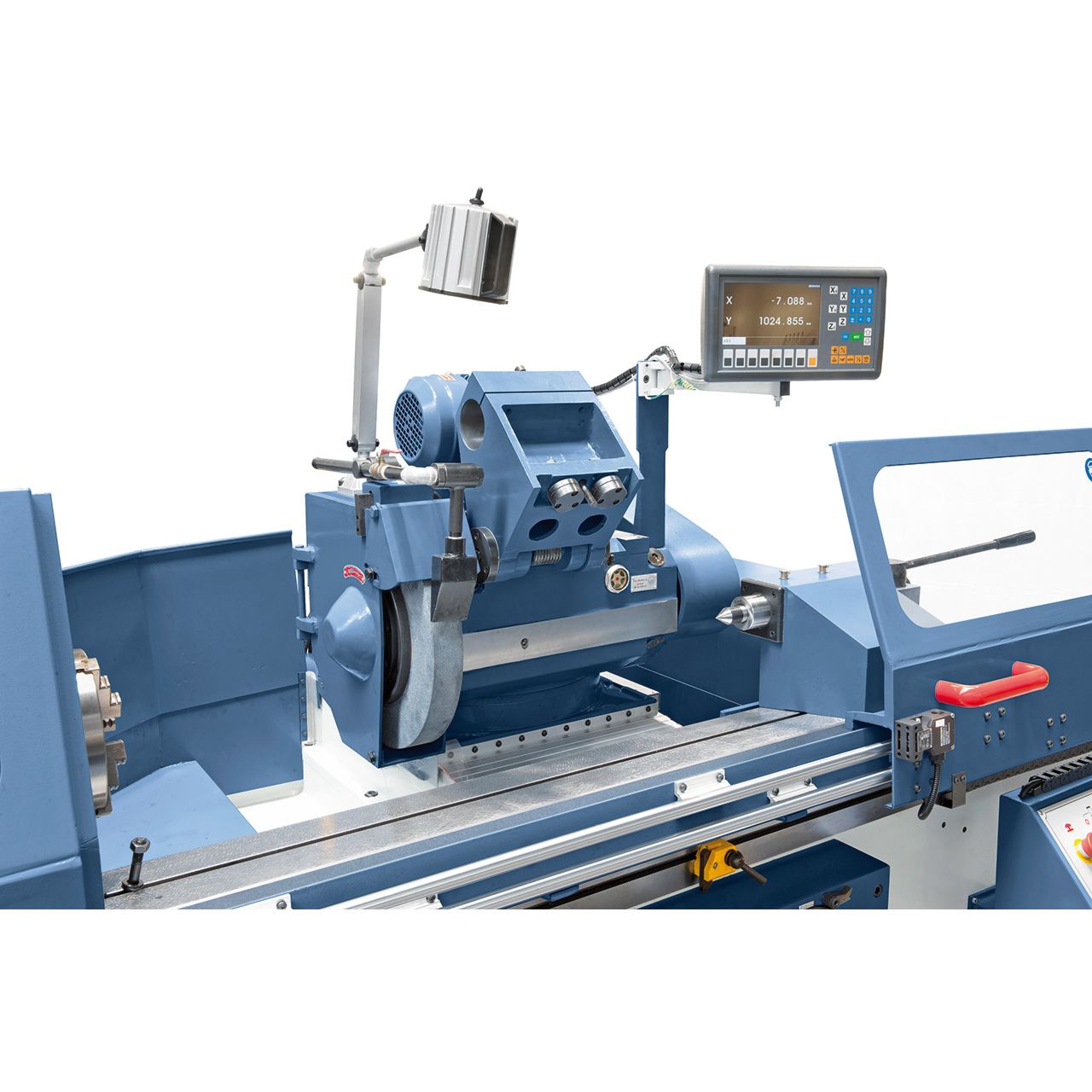

Cabezal de rectificar
Muela	400 x 50 x 203 mm
Revoluciones	1670 rpm
Revoluciones muela rectificado interior	10000 rpm

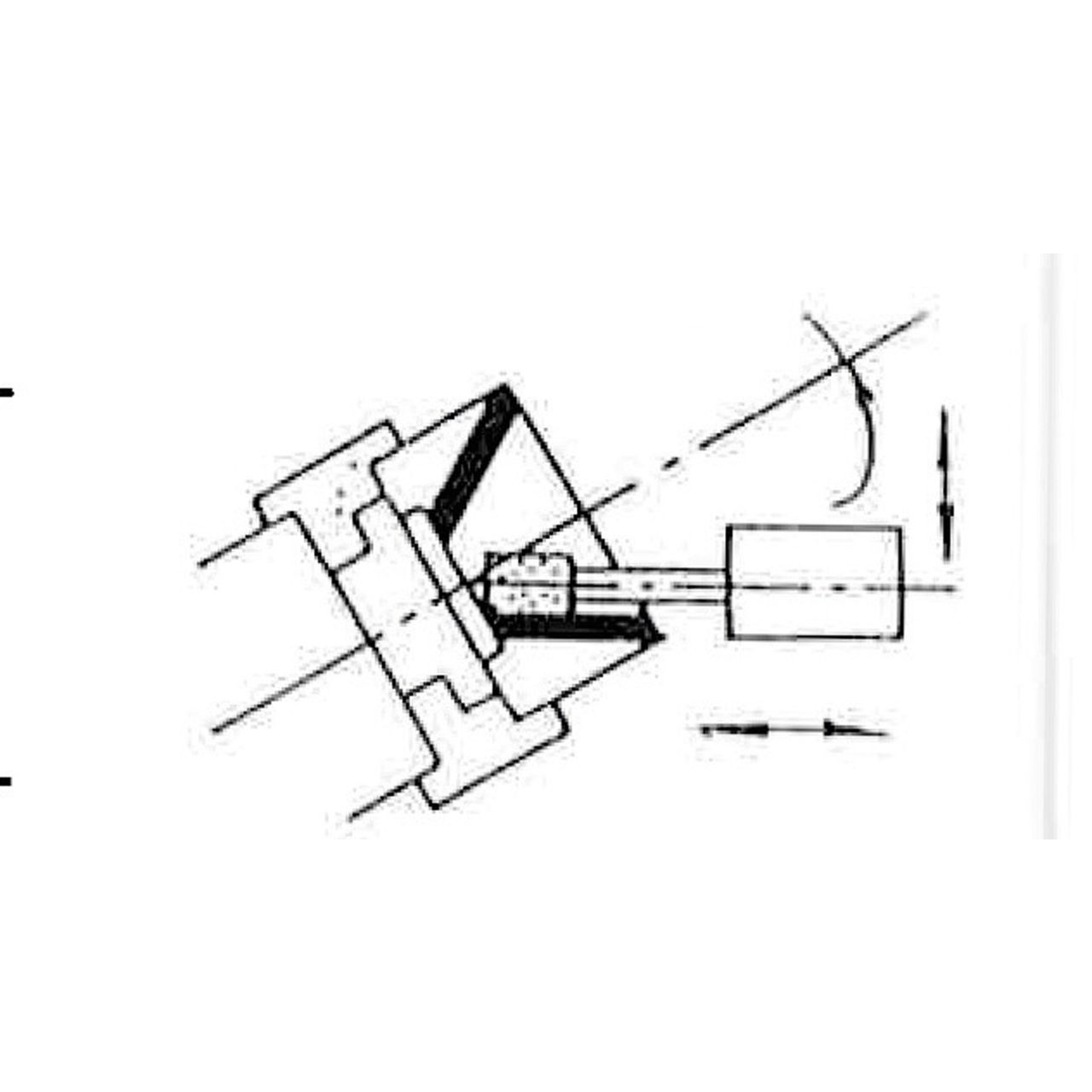

Inclinación del cabezal de rectificado	+/- 30°
Carrera	180 mm
Graduación del volante	0,0025 mm
Avance rápido, hidráulico	50 m/min

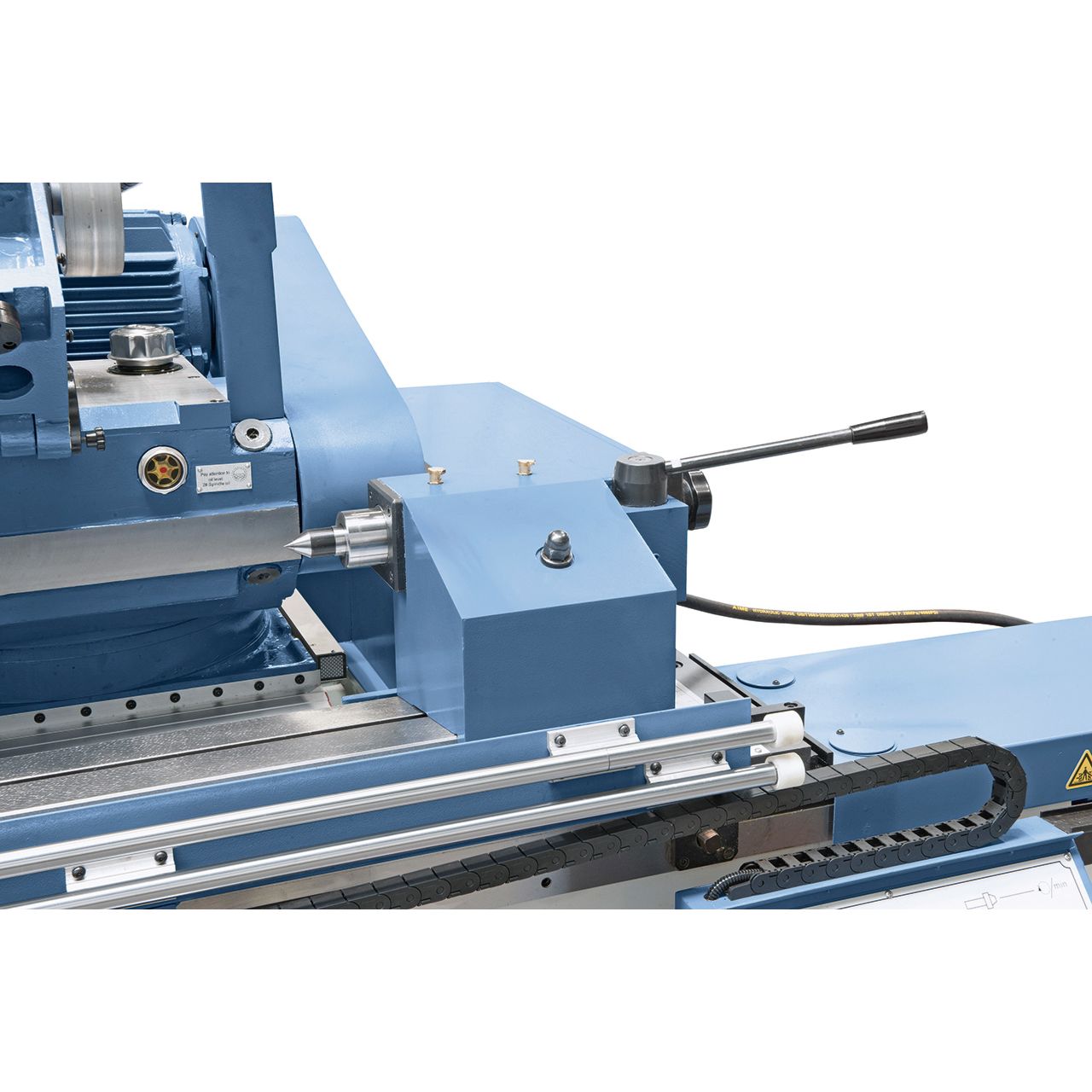

Contrapunto
Cono del contrapunto	CM 4
Carrera de la caña	30 mm
Potencia del motor
Husillo rectificar	5,5 kW
Husillo de torno	1,5 kW
Husillo de rectificar interior	1,1 kW
Dimensiones de máquina (L × An × Al)	3700 x 1900 x 1500 mm
Peso aprox.	3700 kg
