El modelo UWF 150 Servo es una fresadora universal de construcción muy estable con brazo superior desplazable y gran superficie de sujeción de la mesa. Las guías de grandes dimensiones en todos los ejes garantizan, incluso con una elevada carga en la mesa, un alto grado de estabilidad y precisión.
Las características especiales de esta maquina son la mesa de trabajo giratoria, las guías cuadradas en los ejes Y y Z y el accionamiento por servomotor para los avances y la marcha rápida en todos los ejes.

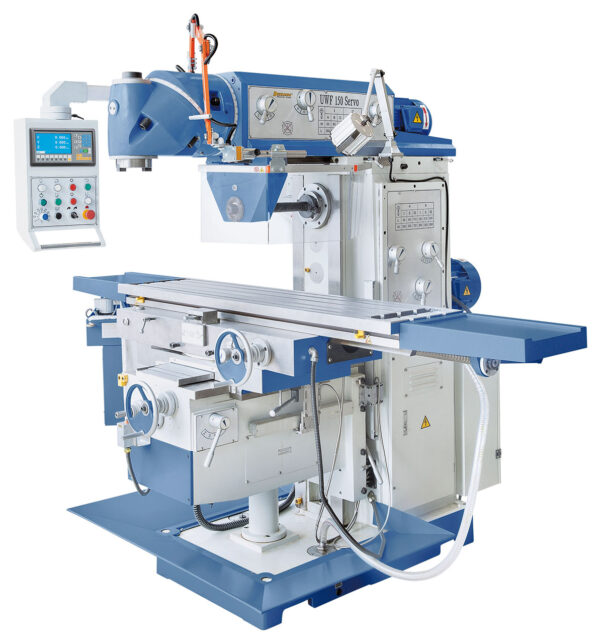

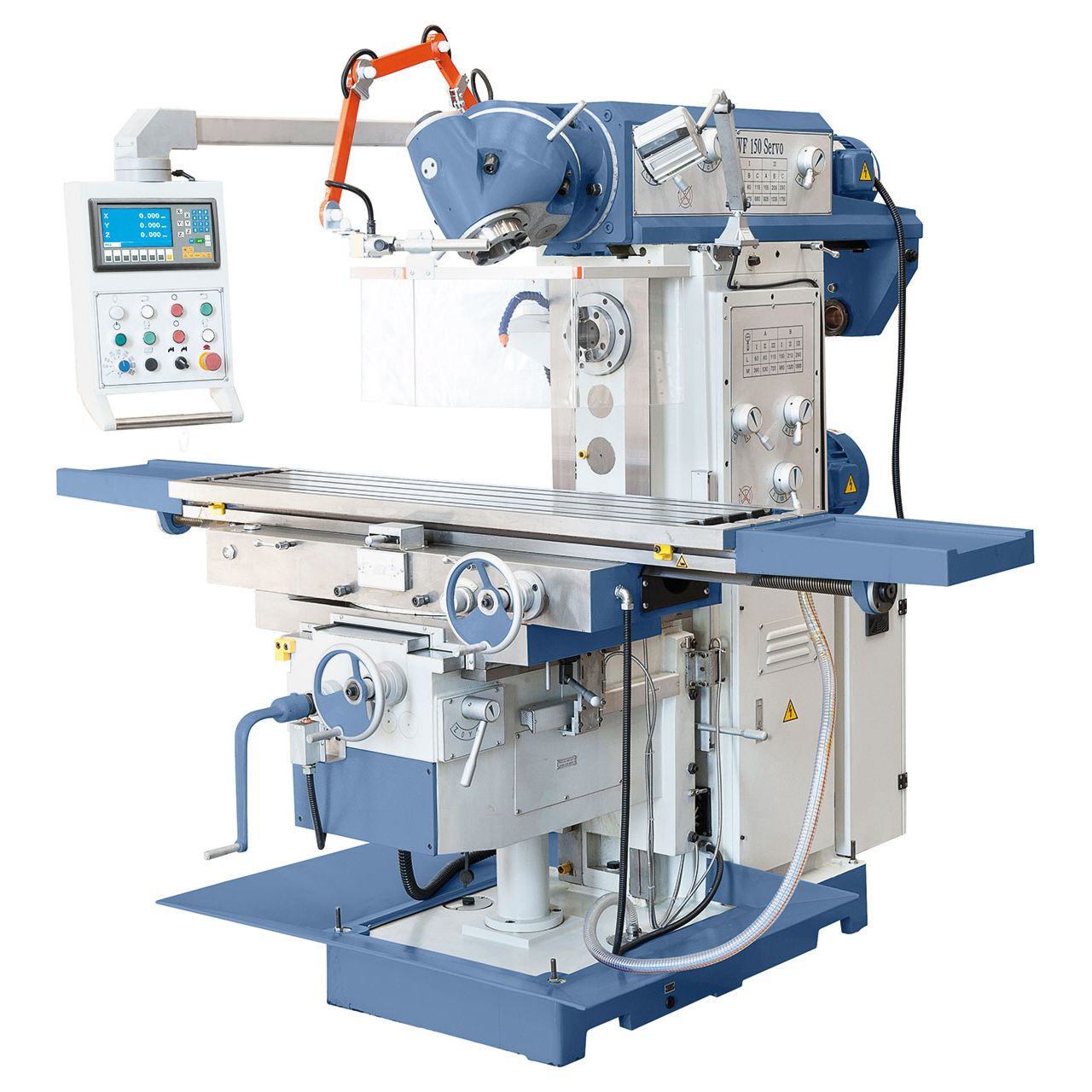

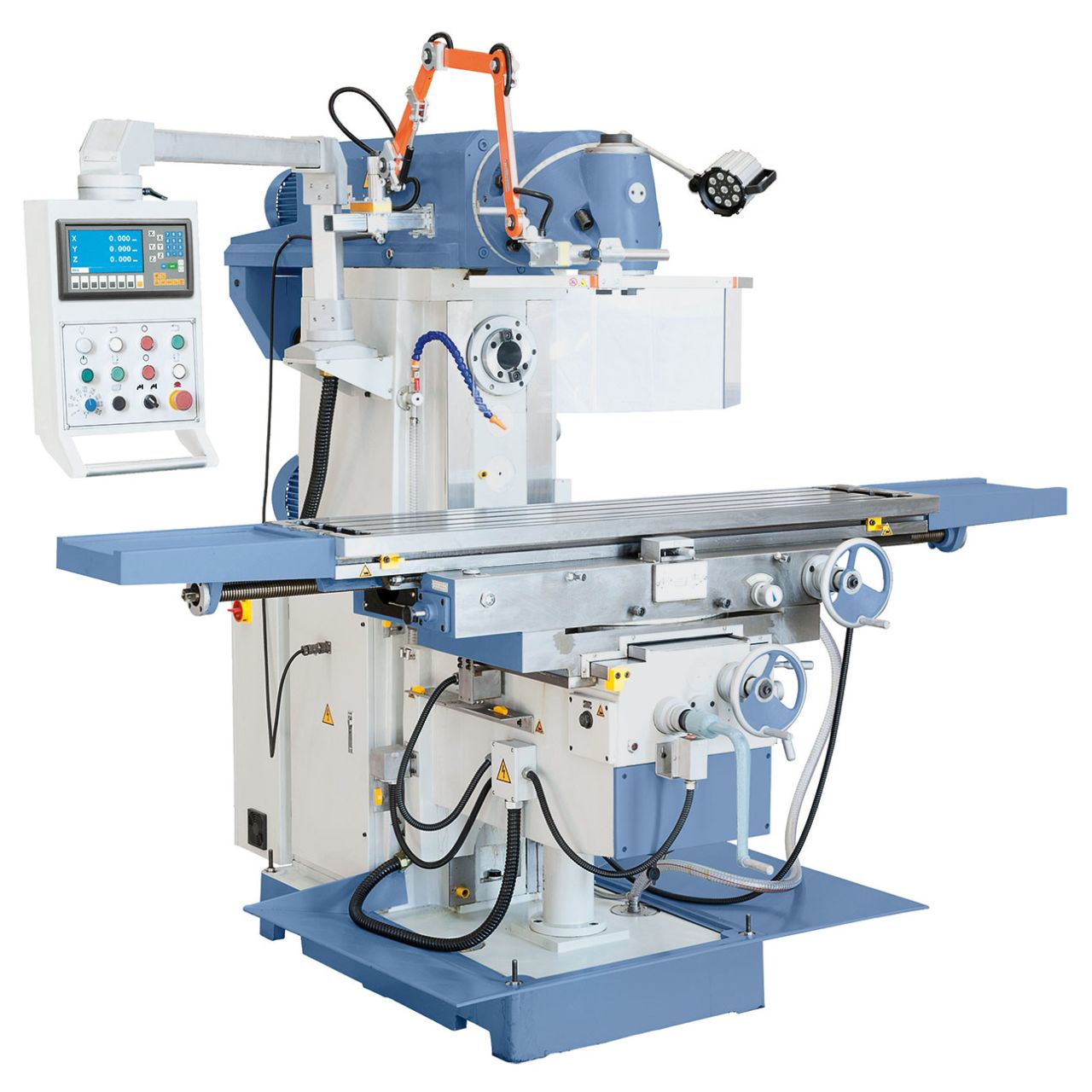

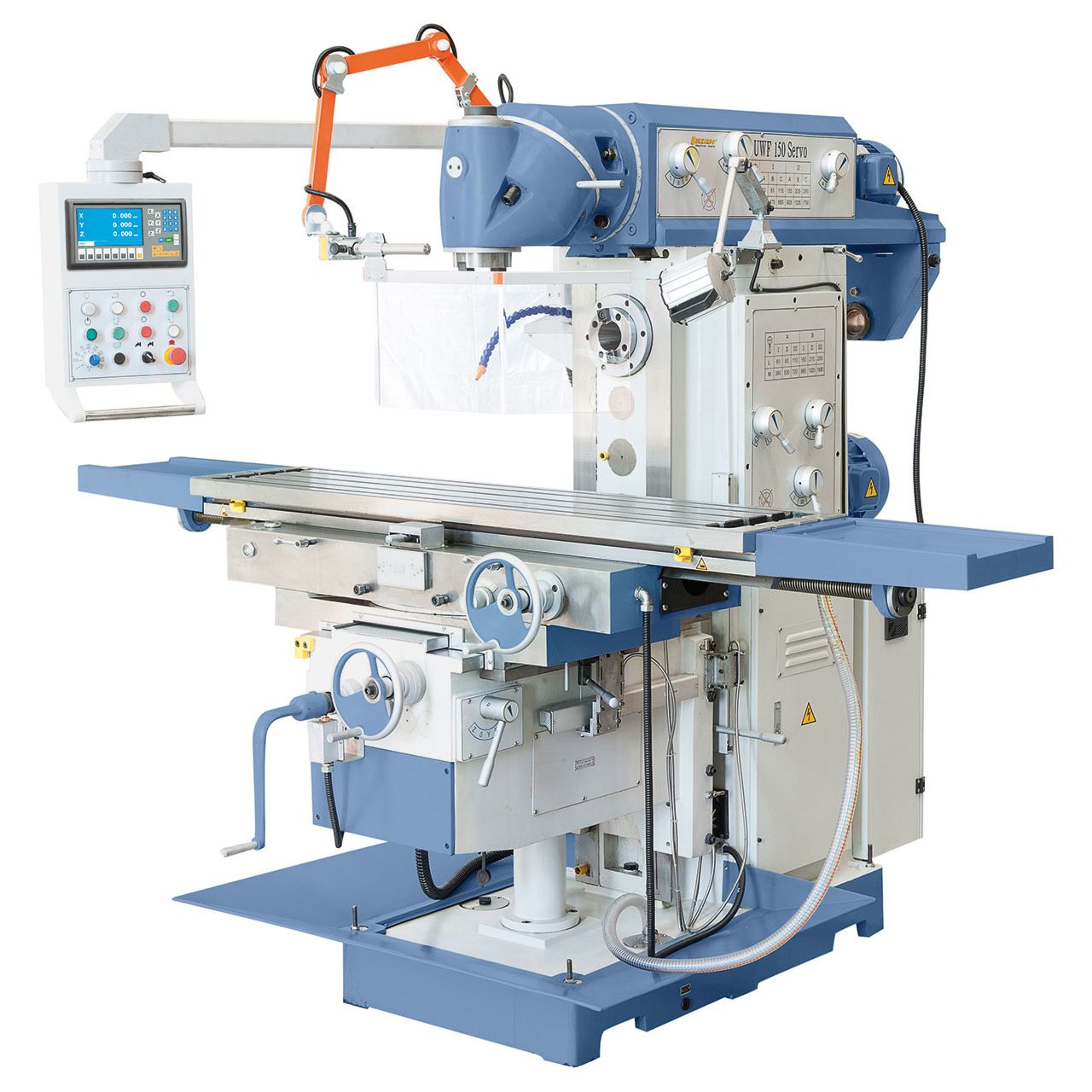

Fresadora universal con accionamiento de servomotor UWF 150 Servo
27.830,00 €
Tiempo de entrega: 10-14 días
DIRECTO DE FÁBRICA
| Peso | 2695 kg |
|---|
A destacar

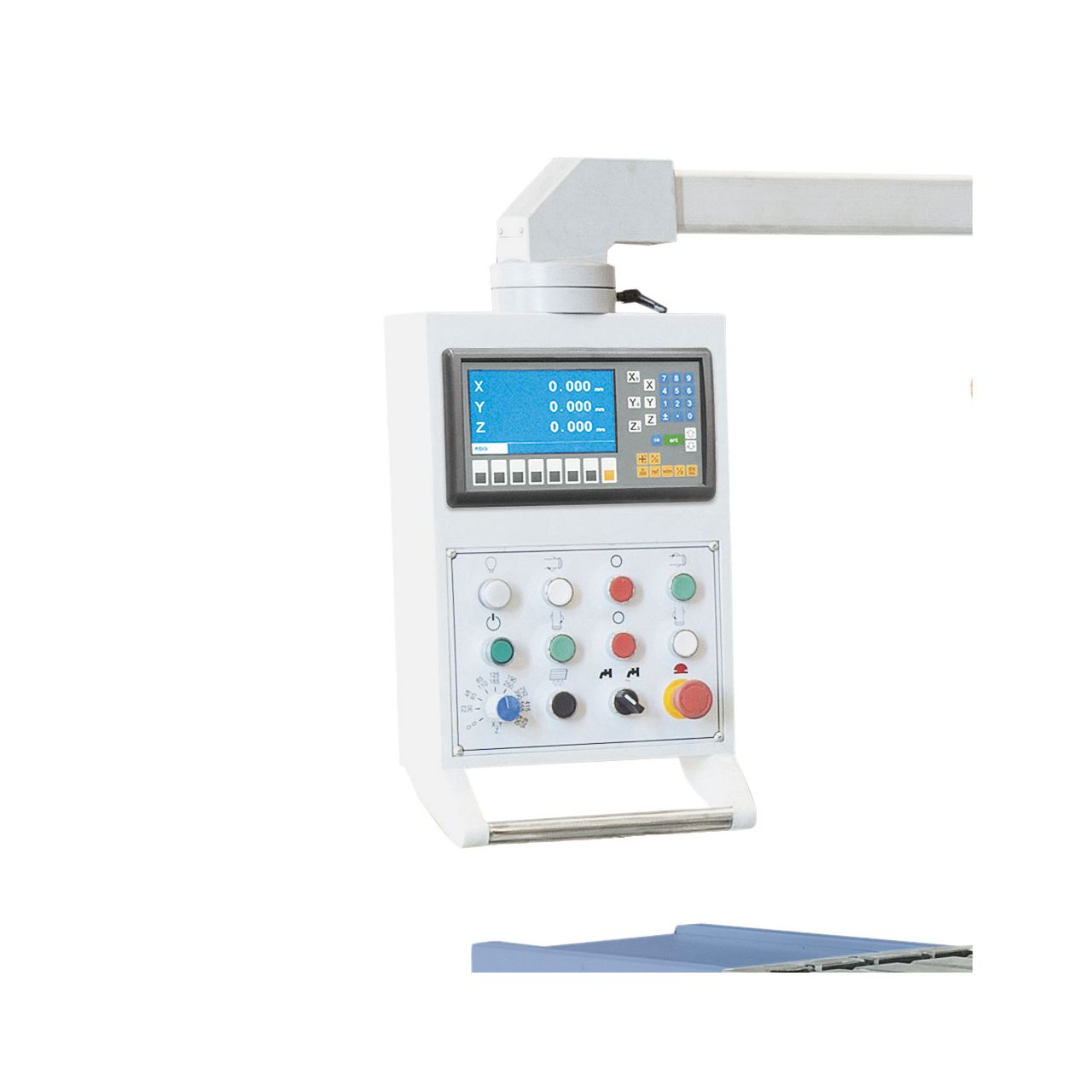

- Visualizador de cotas LCD en 3 ejes ES-12H
- Tirante M24
- Lámpara de máquina LED
- Dispositivo de refrigeración
- Soporte horizontal
- Depósito de taladrina
- Avance en los ejes X, Y y Z
- Protector universal
- Portafresas largo ISO50/27mm, ISO50/32
- Portafresas combinado ISO50/32
- Casquillo reductor ISO50/CM4
- Lubricación central para los ejes x, y
- Herramienta de servicio
Detalles

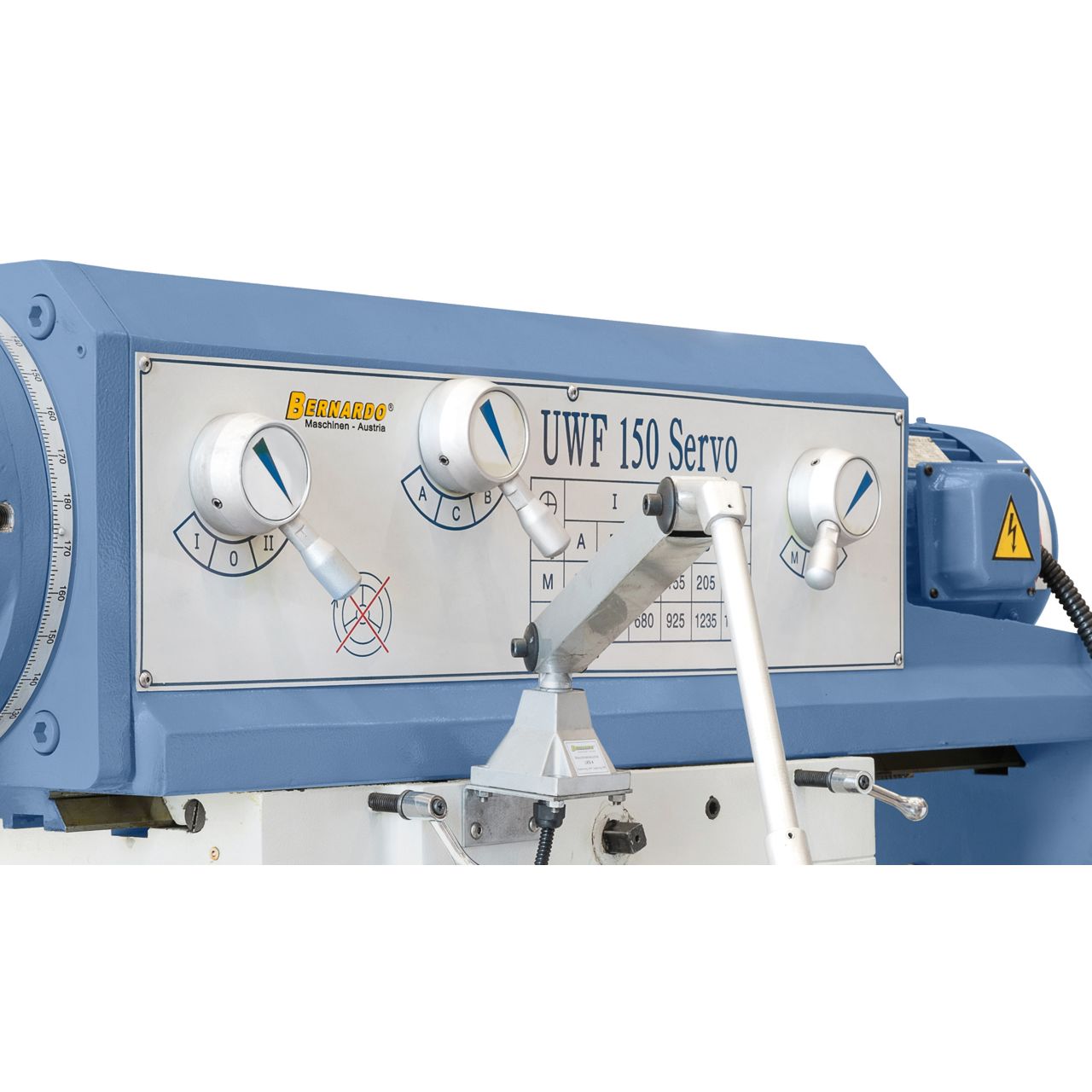

- Cambio de marchas montado de manera lógica y de fácil visualización para el ajuste de las revoluciones.
- Las guías templadas y rectificadas garantizan un alto grado de precisión en el trabajo

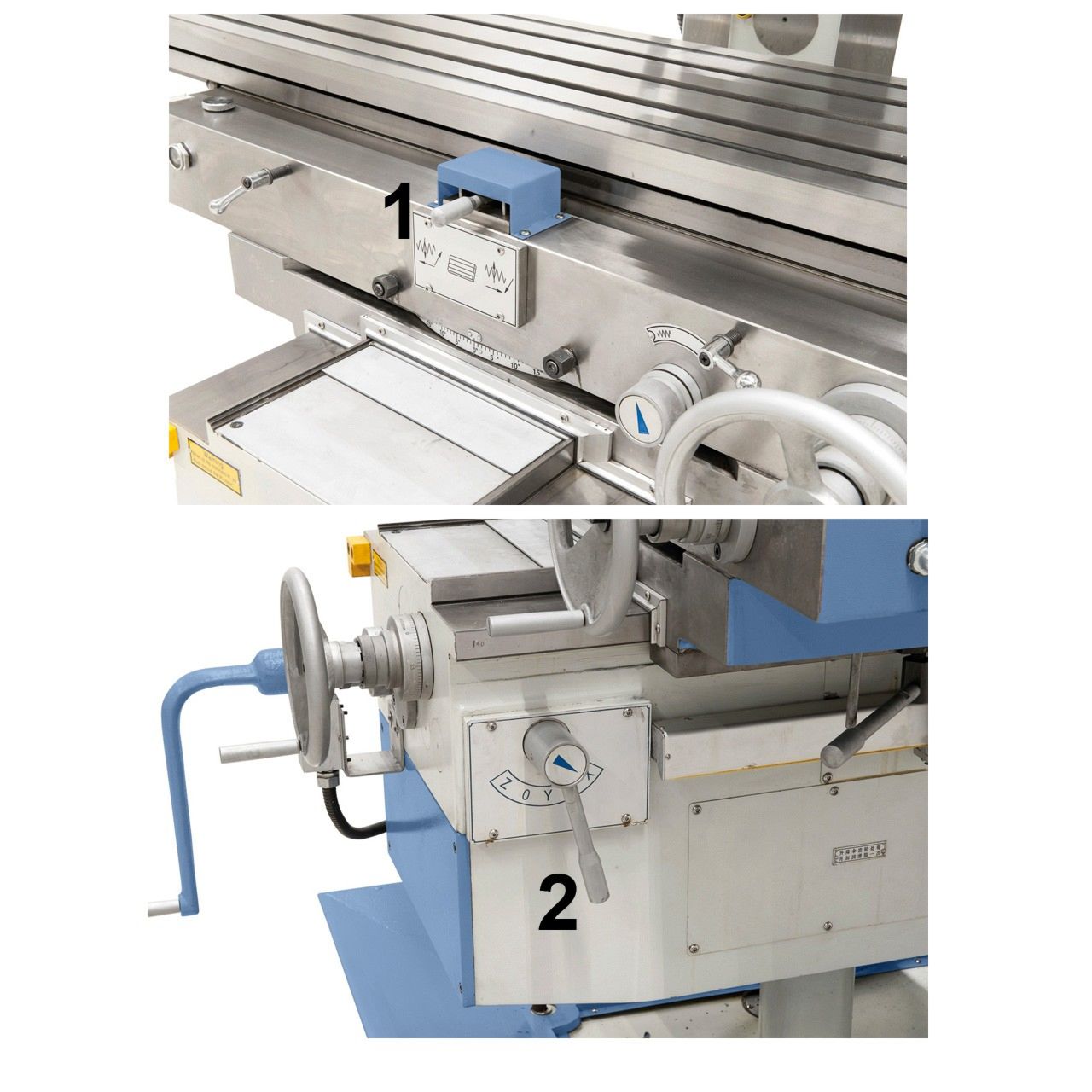

- Ajuste rápido y fácil de la velocidad de avance directamente desde el panel de operación
- Visualizador de cotas en los ejes X, Y y Z incluido en el equipo base
- Avances escalonados en todos los ejes y accionados por servomotor

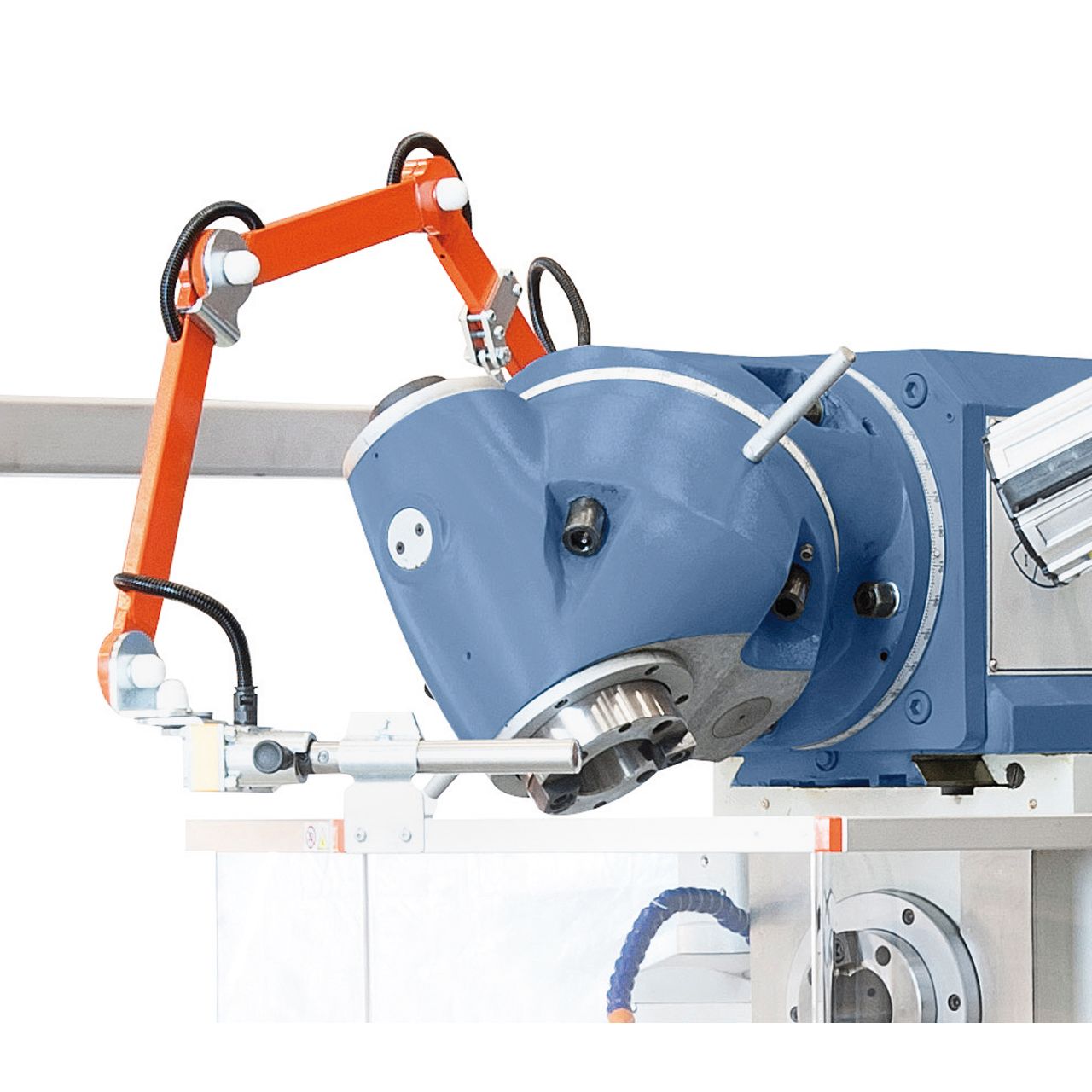

- Sistema de cabezal universal „Huron“ que se puede posicionar en cualquier ángulo
- De serie con marcha rápida en los ejes X, y Z para reducir los tiempos muertos
- Procesamiento económico de diferentes materiales mediante el ajuste óptimo de las revoluciones y los avances
- Sistema de lubricación central en los ejes X e Y incluido en el equipo base
Características técnicas
|
Dimensiones de la mesa |
1600 × 360 mm |
|
Cono del cabezal horizontal |
ISO 50 |
|
Cono del cabezal vertical |
ISO 50 |
|
Revoluciones horizontal |
(12) 60-1800 rpm |
|
Revoluciones vertical |
(12) 60-1750 rpm |
|
Carrera longitudinal (x) |
1300 mm |
|
Carrera transversal (y) |
300 mm |
|
Carrera vertical (z) |
400 mm |
|
Distancia husillo / mesa horizontal |
15-415 mm |
|
Distancia husillo / mesa vertical |
185-585 mm |
|
Distancia columna / husillo |
215-840 mm |
|
Mesa giratoria |
De –45° a +45° |
|
Peso máx. de la pieza de trabajo |
300 kg |
|
Gama avances longitudinales |
(8) 30-830 mm/min |
|
Gama avances transversales |
(8) 30-830 mm/min |
|
Gama avances verticales |
(8) 23-625 mm/min |
|
Marcha rápida ejes x, y, z |
1200 / 800 / 600 mm/min |
|
Ranuras en T (número / ancho / distancia) |
3 / 18 mm / 80 mm |
|
Potencia del motor horizontal |
5,5 kW |
|
Potencia del motor vertical |
4,0 kW |
|
Servomotor (par de torsión / potencia) |
10 Nm / 1,5 kW |
|
Potencia de la bomba de refrigerante |
90 W |
|
Caudal de la bomba de refrigerante |
25 l/min |
|
Dimensiones (L x An x Al) |
2530 × 2200 × 2300 mm |
|
Peso aprox. |
2650 kg |
