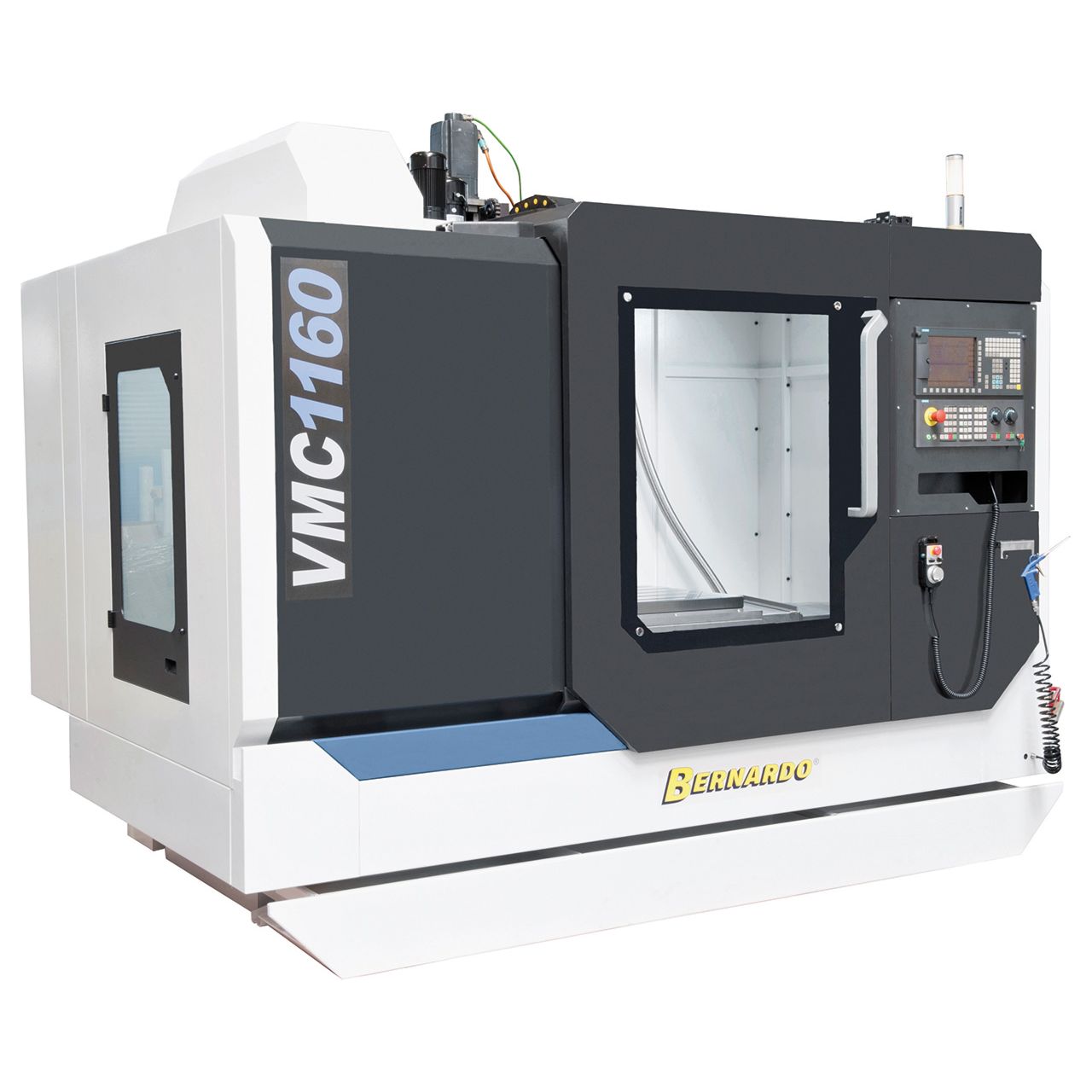

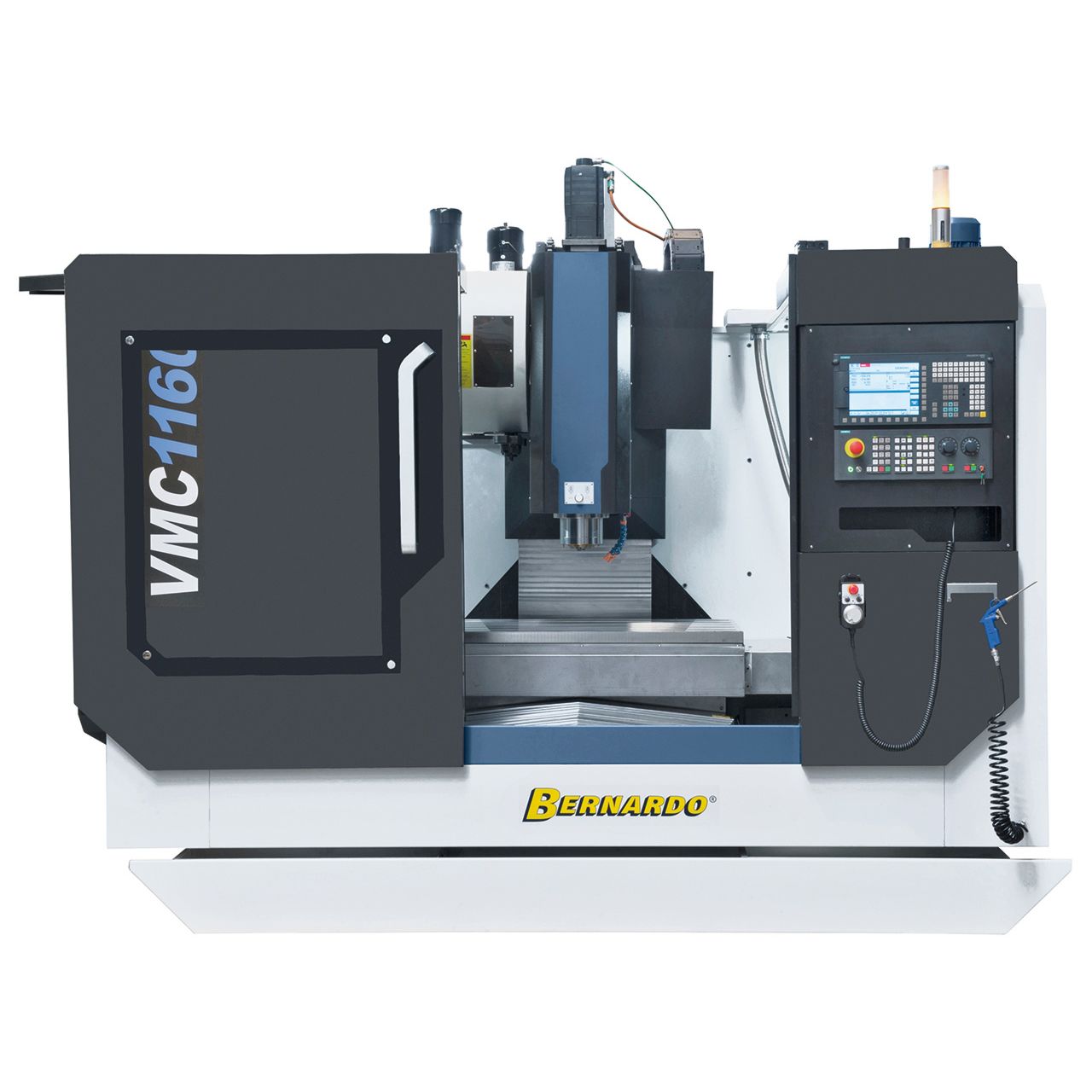

El centro de mecanizado vertical CNC 1160 está equipado con un control Siemens Sinumerik 828D y un cambiador de herramientas de 24 estaciones. Gracias a su compacto diseño, un tamaño de mesa de 1100 x 600 mm y grandes recorridos, este modelo es ideal para el mecanizado de series pequeñas y medianas en producción, así como también para la fabricación de moldes. Igualmente ideal para el sector educativo.
Centro de mecanizado vertical CNC VMC 1160 – Siemens Sinumerik 828D
Consultar
Tiempo de entrega: 10-14 días
DIRECTO DE FÁBRICA
A destacar
- Control Siemens Sinumerik 828D
- Preparado para el montaje de un 4º eje
- Volante electrónico con juegoa de emergencia
- Servo motores Siemens en los 3 ejes
- Cambiador automático de 24 herramientas
- Extractor de virutas tipo sinfin
- Guías planas de precisión en todos los ejes

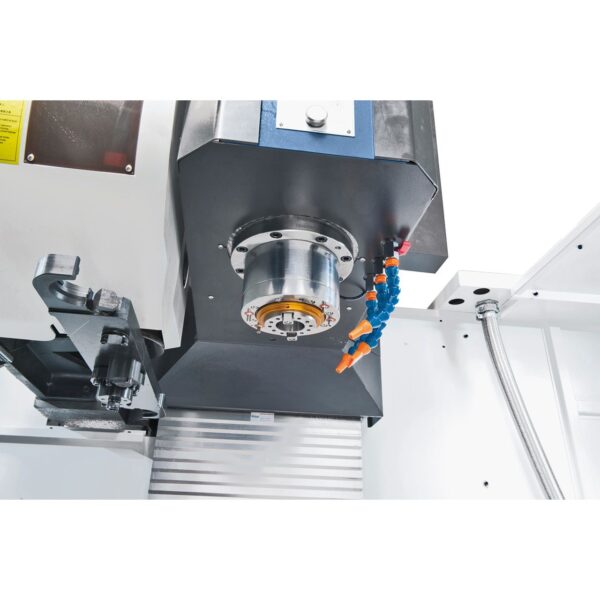

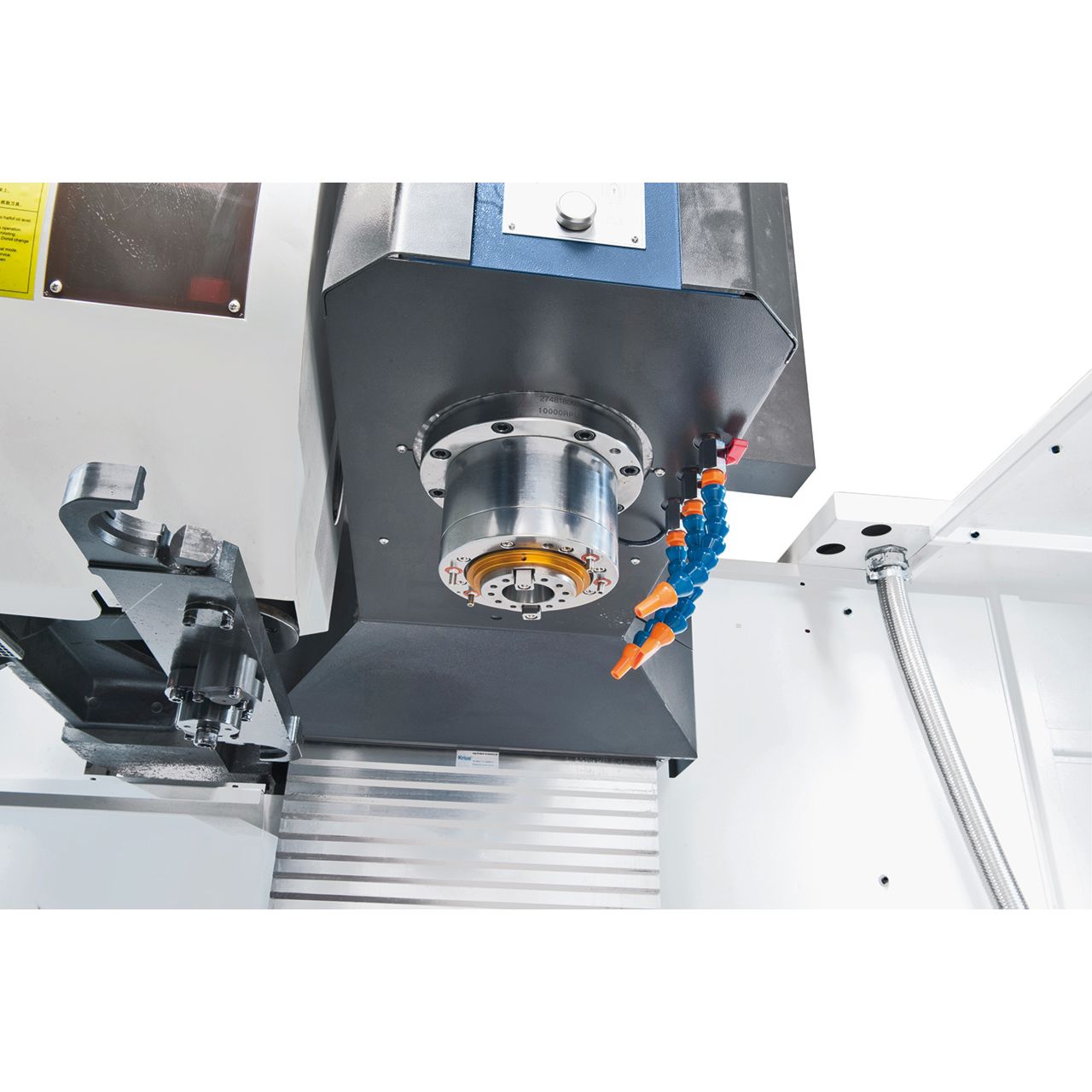

- Función automática de soplado en el husillo principal
- Orientación automática del husillo principal
- Carenado integral de la máquina con una puerta corredera fronta
- Cristal de seguridad normativa CE
- Cerradura de seguridad
- Lámpara de máquina LED
- Lubricación central automática
- Pistola neumática

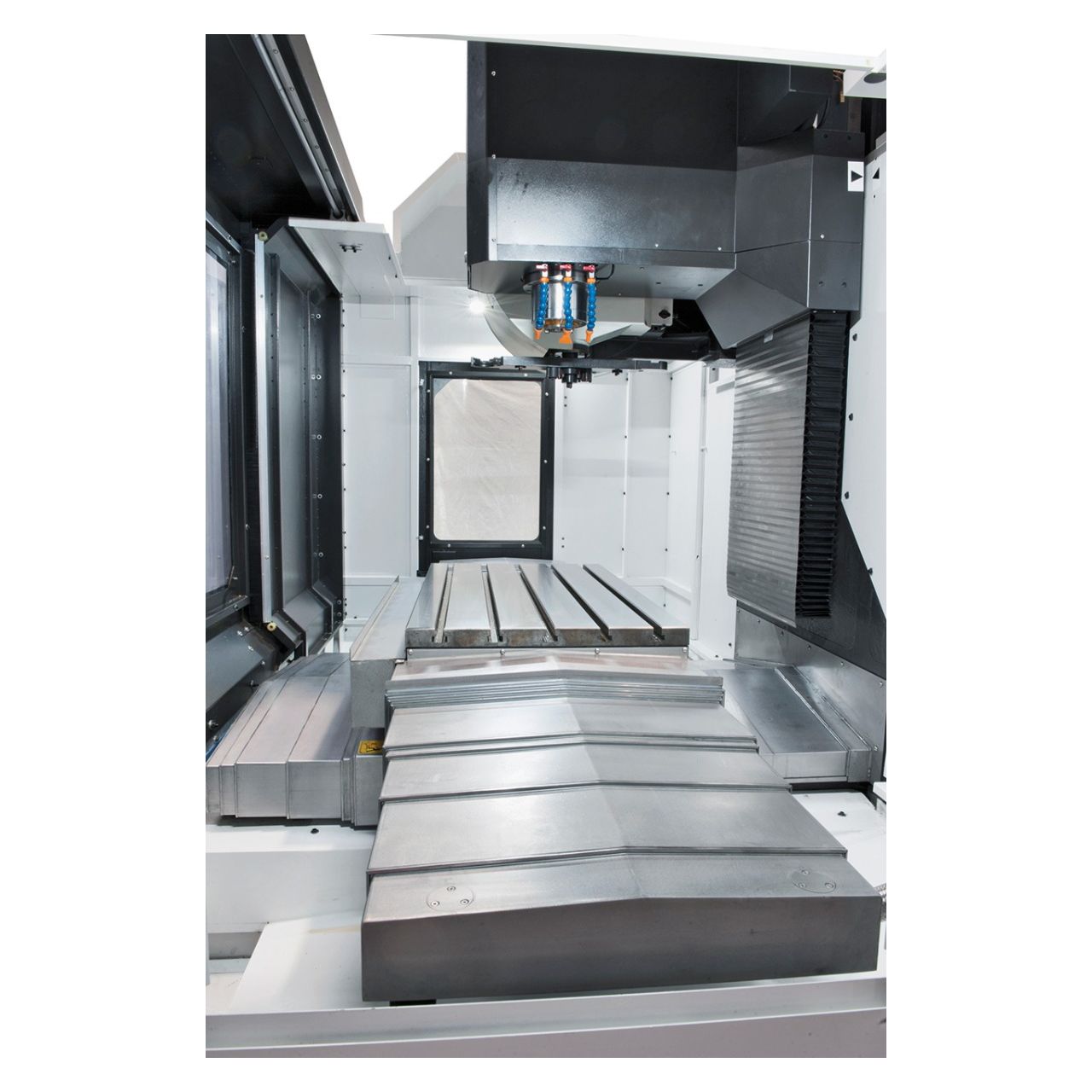

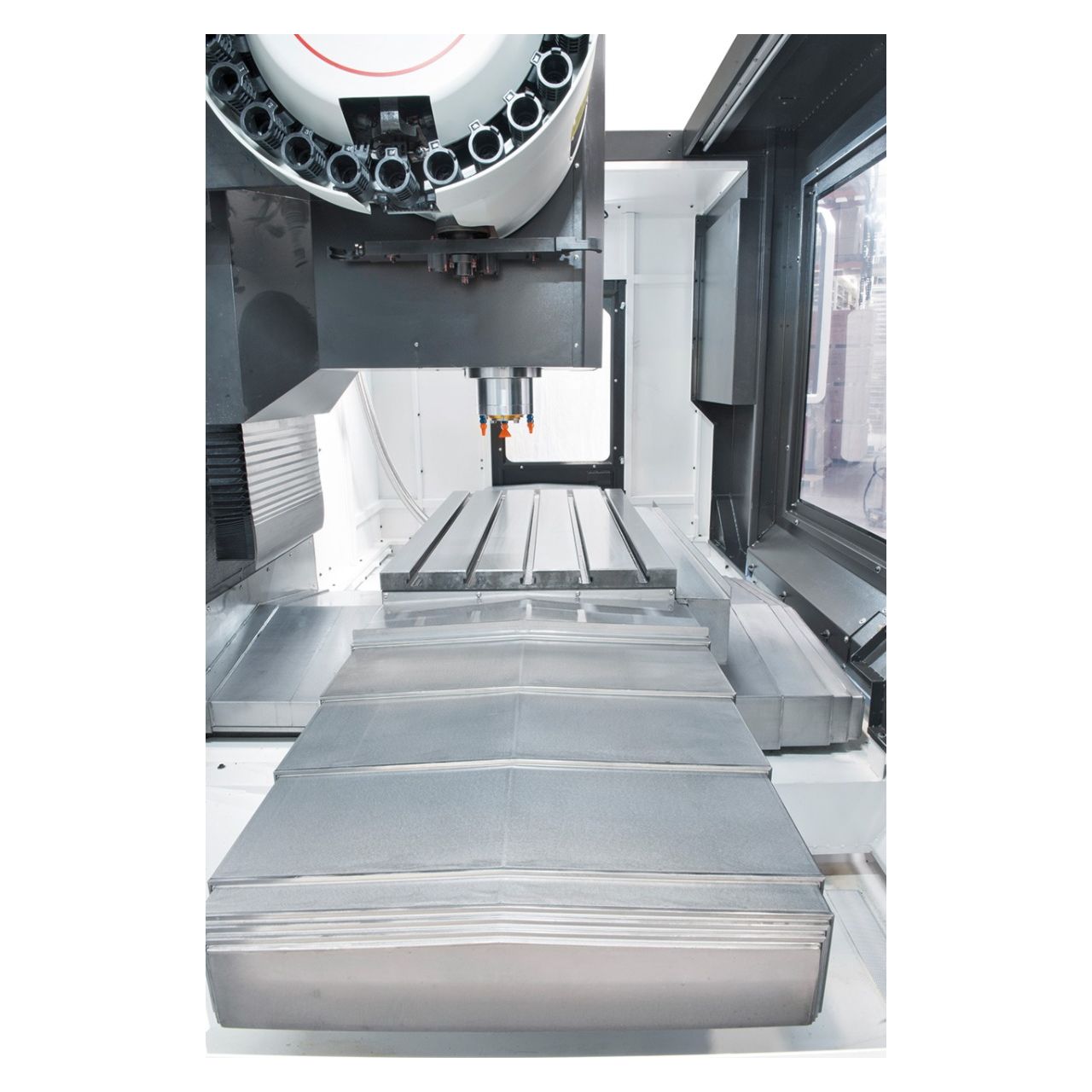

- Protector telescópico del eje x, y
- Dispositivo de refrigerante
Detalles
- Guías planas de precisión y potentes servo motores para desplazamiento rápido de alta velocidad en todos los ejes, así como pesadas piezas de trabaj
- Carenado integral de la máquina con una puerta corredera y 2 puertas laterales para fácil acceso
- Alta eficiencia gracias su gran equipamiento de serie y una gran variedad de accesorios opcionales
- Estable bancada de fundición para un suave funcionamiento y el óptimo rendimiento en el fresado

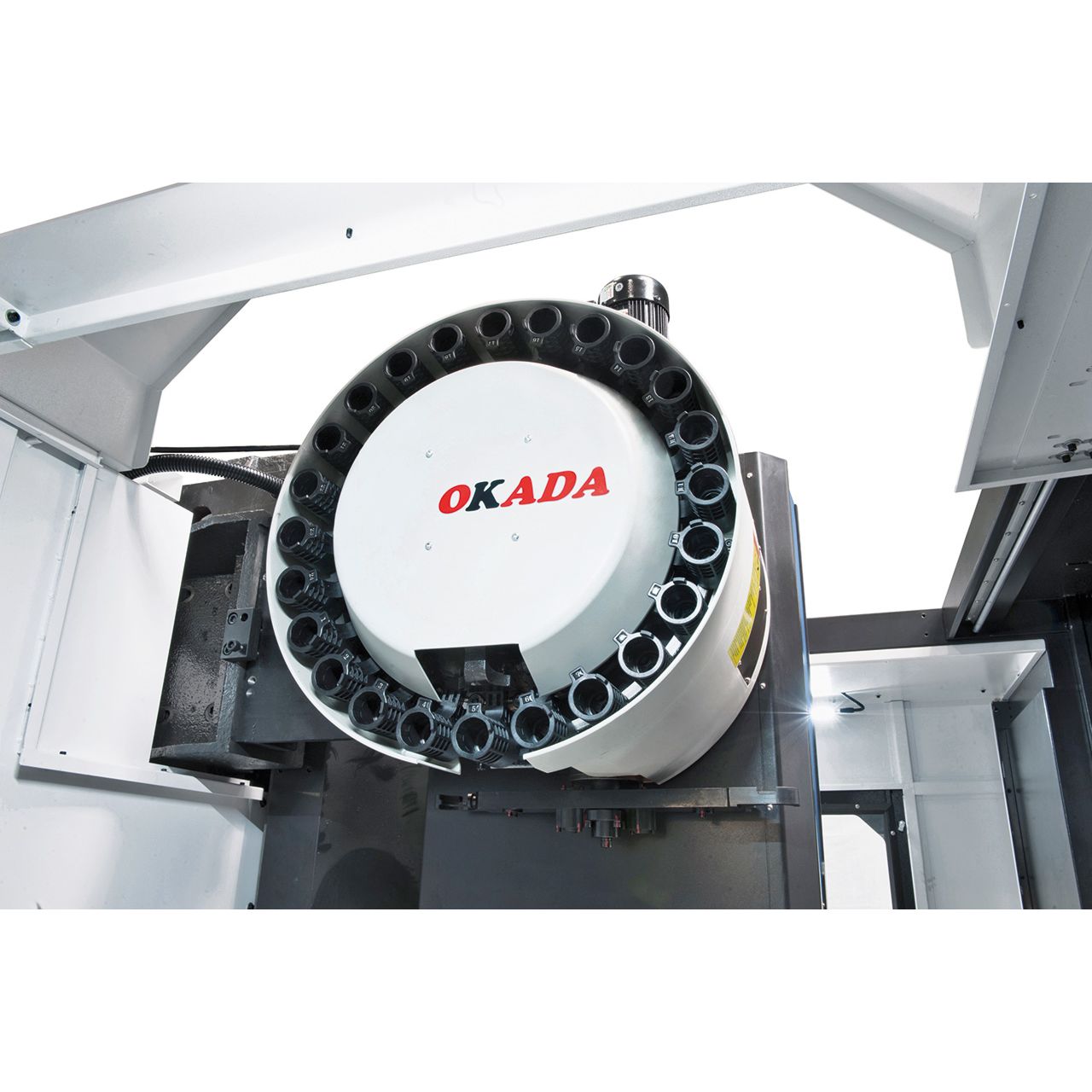

- Cambiador de herramientas automático de doble brazo con 24 estaciones
- Husillos de bolas de gran precisión con tuercas precargadas en los 3 ejes
- Lubricación central de guías y de los husillos de bolas

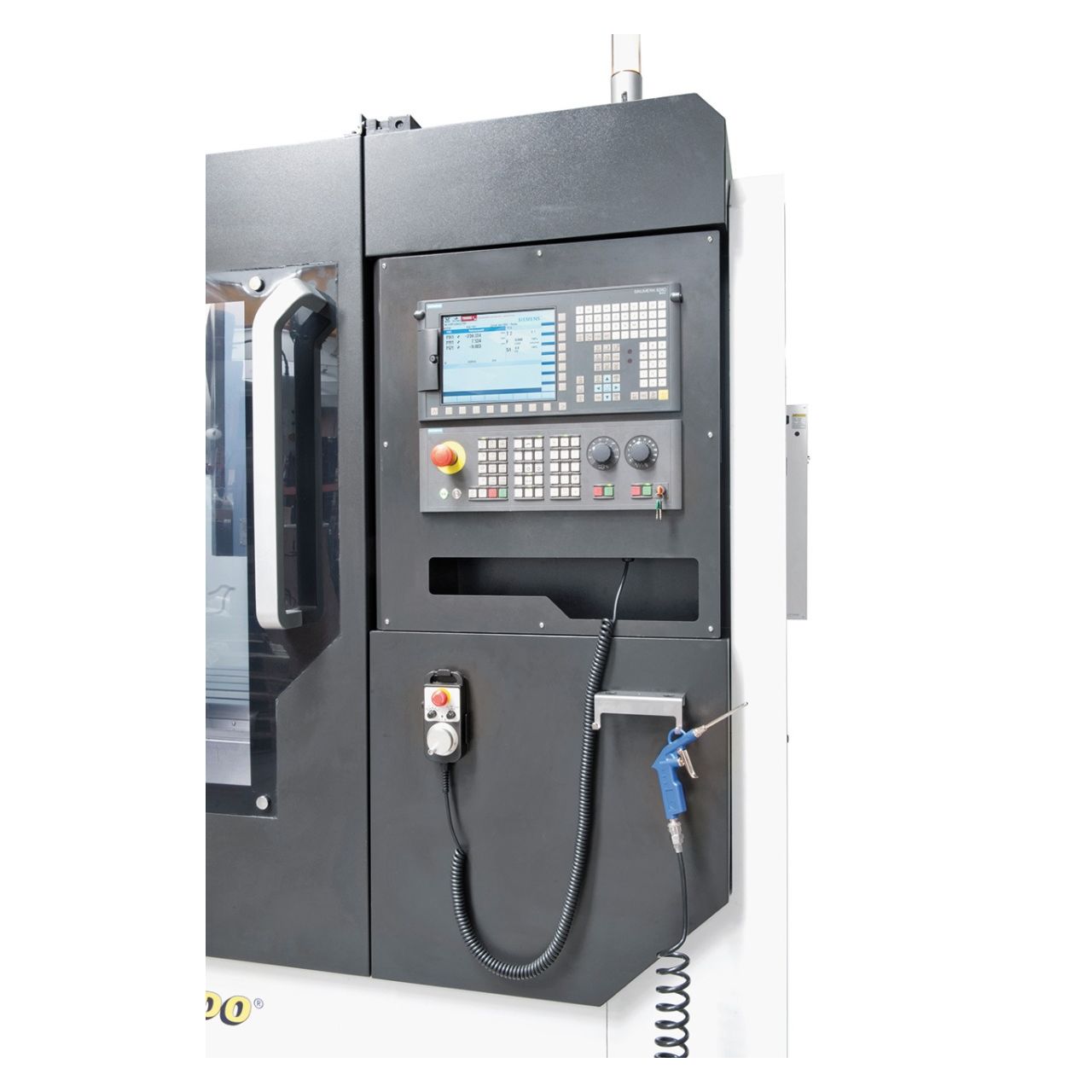

- Controles ergonómicamente dispuestos en el panel de la consola giratoria.

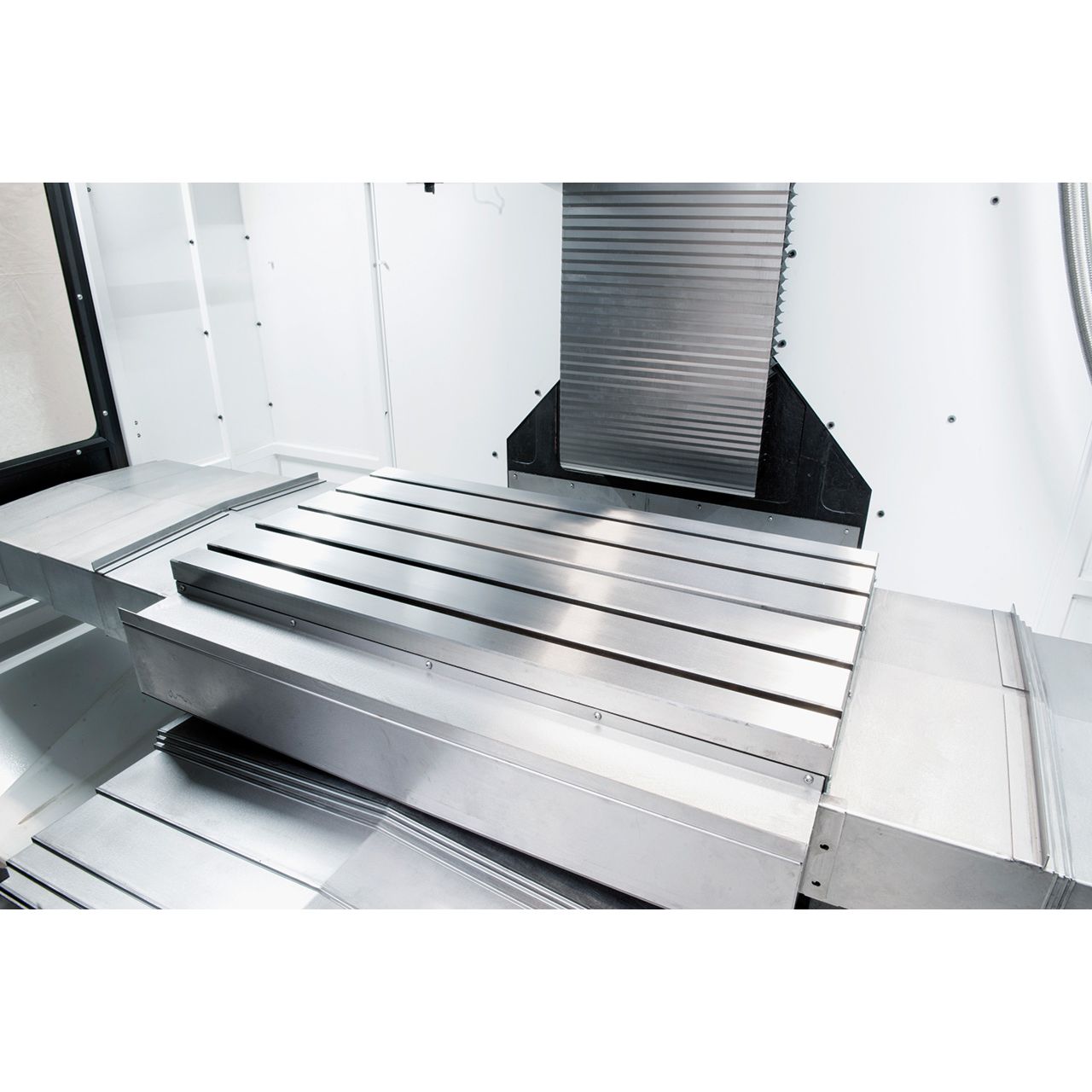

- Gran mesa en cruz con superficie rectificada
Características técnicas
|
Área de trabajo |
|
|
Dimensiones de la mesa |
1100 x 600 mm |
|
Cono del cabezal |
BT 40 |
|
Revoluciones continuas |
60 – 8000 rpm |
|
Carrera eje x |
1100 mm |
|
Carrera eje y |
600 mm |
|
Carrera eje z |
600 mm |
|
Distancia nariz del husillo – superficie de la mesa |
150 – 730 mm |
|
Escote, entre columna y portabrocas |
600 mm |
|
Capacidad de carga de la mesa |
600 kg |
|
Ranuras en T (número / ancho / dist.) |
5 / 18 mm / 115 mm |
|
Avance |
|
|
Avance de trabajo en los ejes x, y, z |
2,5 – 10.000 mm/min |
|
Avance rápido de ejes x, y |
24.000 mm/min |
|
Avance rápido de eje z |
18.000 mm/min |
|
Precisión |
|
|
Precisión de posicionado |
± 0,005 mm |
|
Precisión de repetibilidad |
± 0,003 mm |
|
Portaherramientas |
|
|
Número de alojamientos de hta. |
24 piezas |
|
Tamaño de herramienta Ø x L máx. |
150 x 350 mm |
|
Peso máximo de herramienta. |
7 kg |
|
Tiempo de cambio de herramienta, hta. / hta. |
3 seg. |
|
Potencia motor husillo principal. |
11,0 kW |
|
Dimensiones (L x An x Al) |
3000 x 2250 x 2600 mm |
|
Peso aprox. |
6320 kg |
