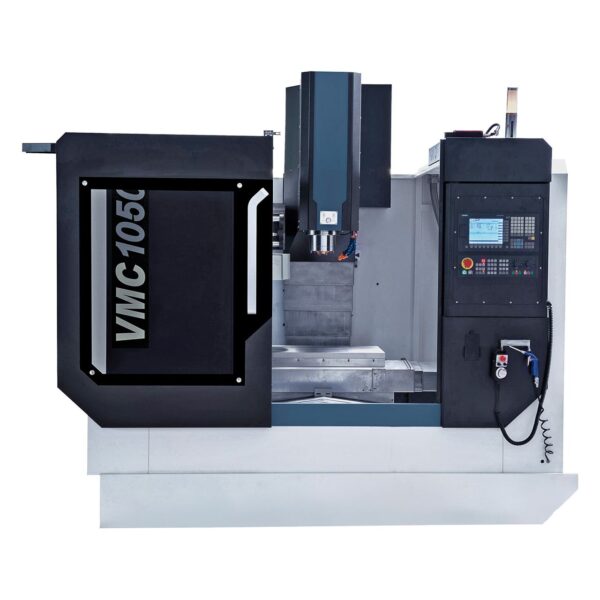

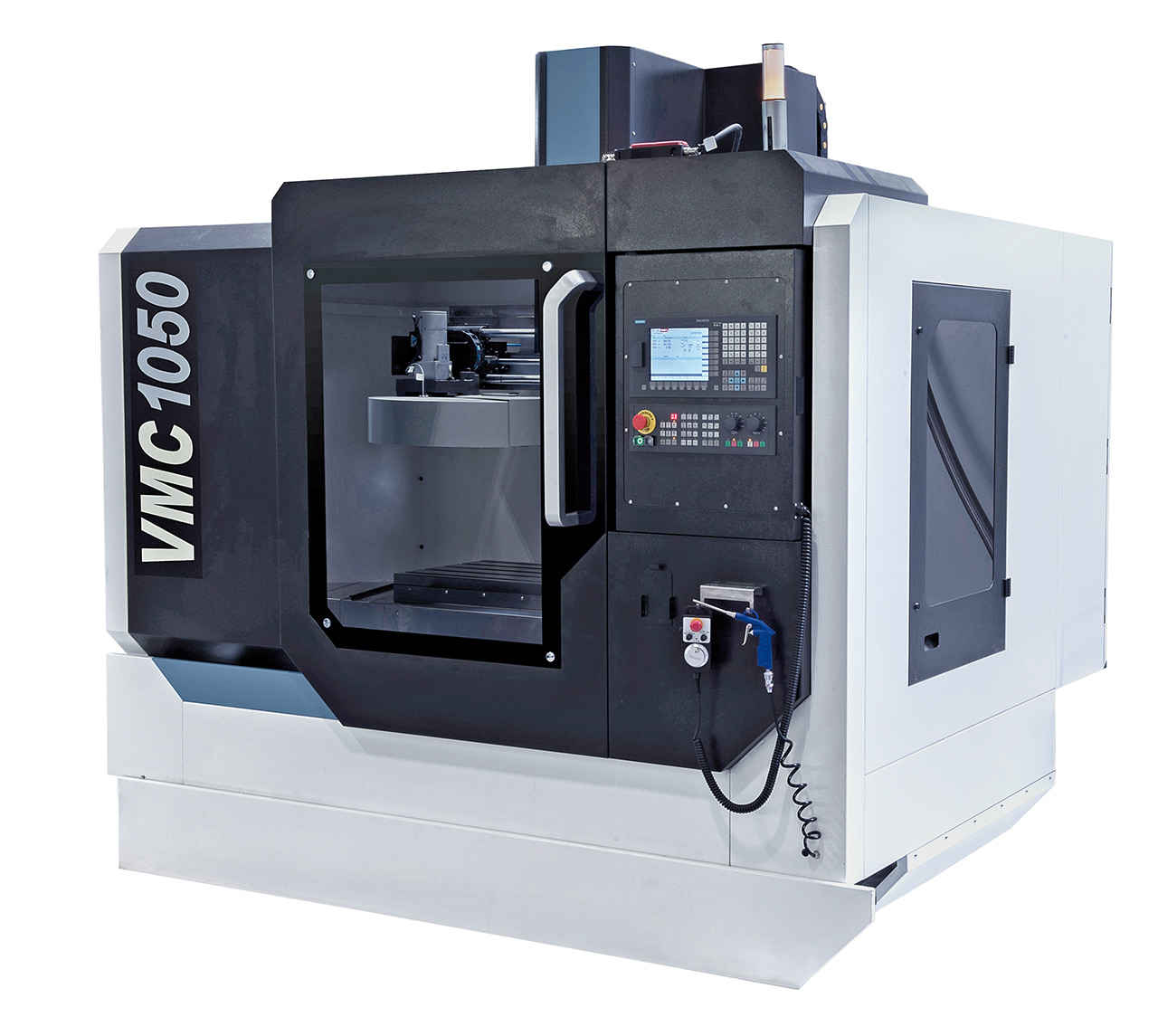

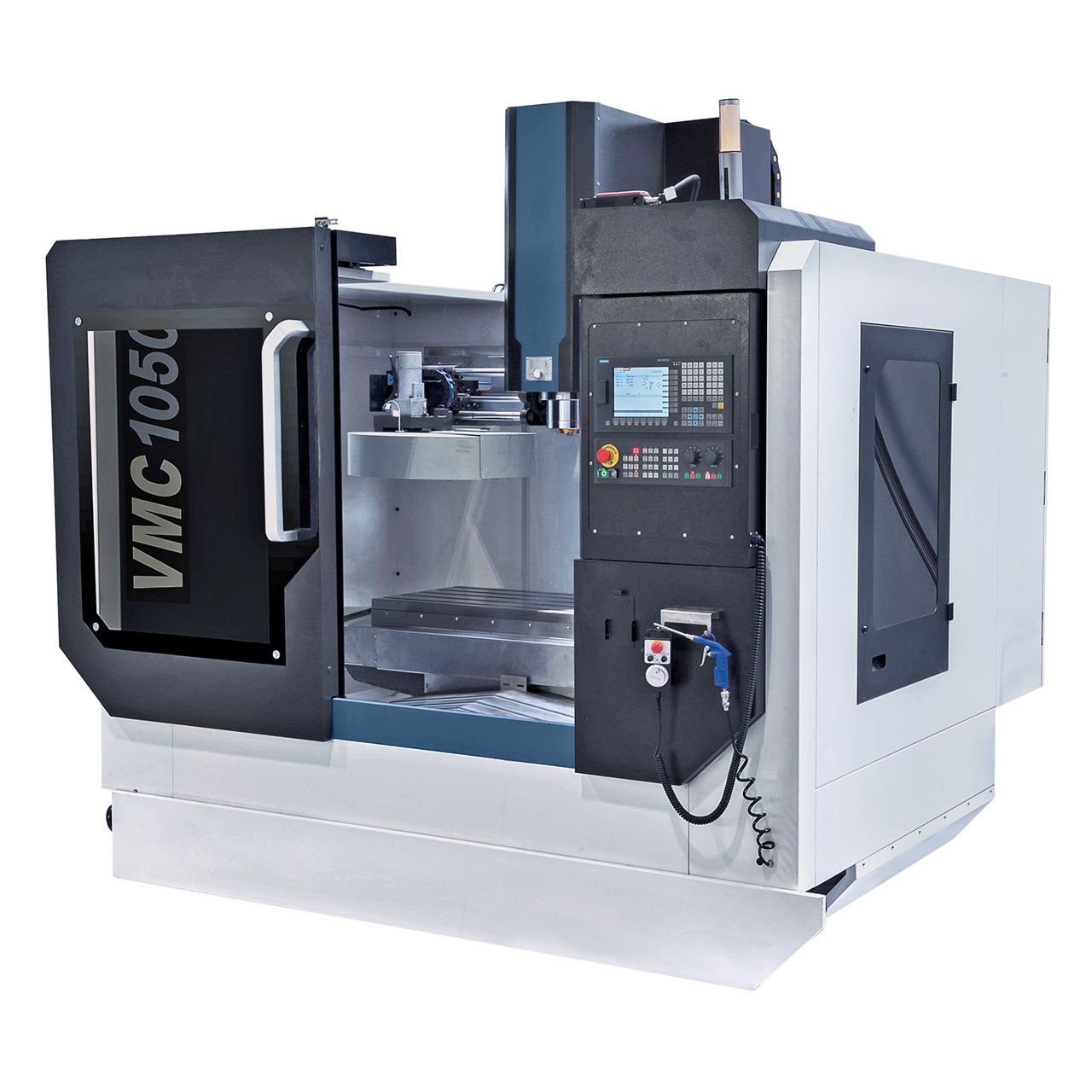

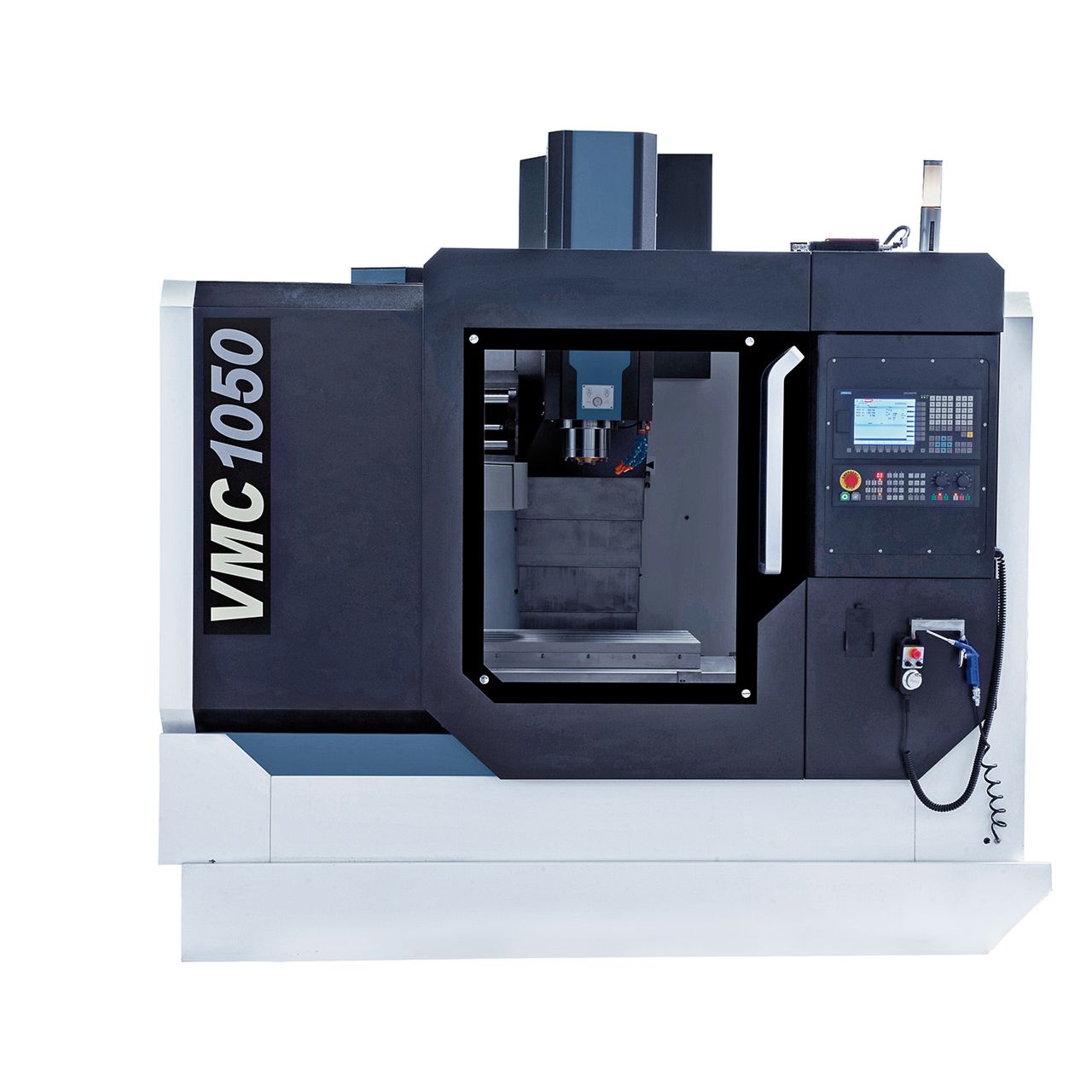

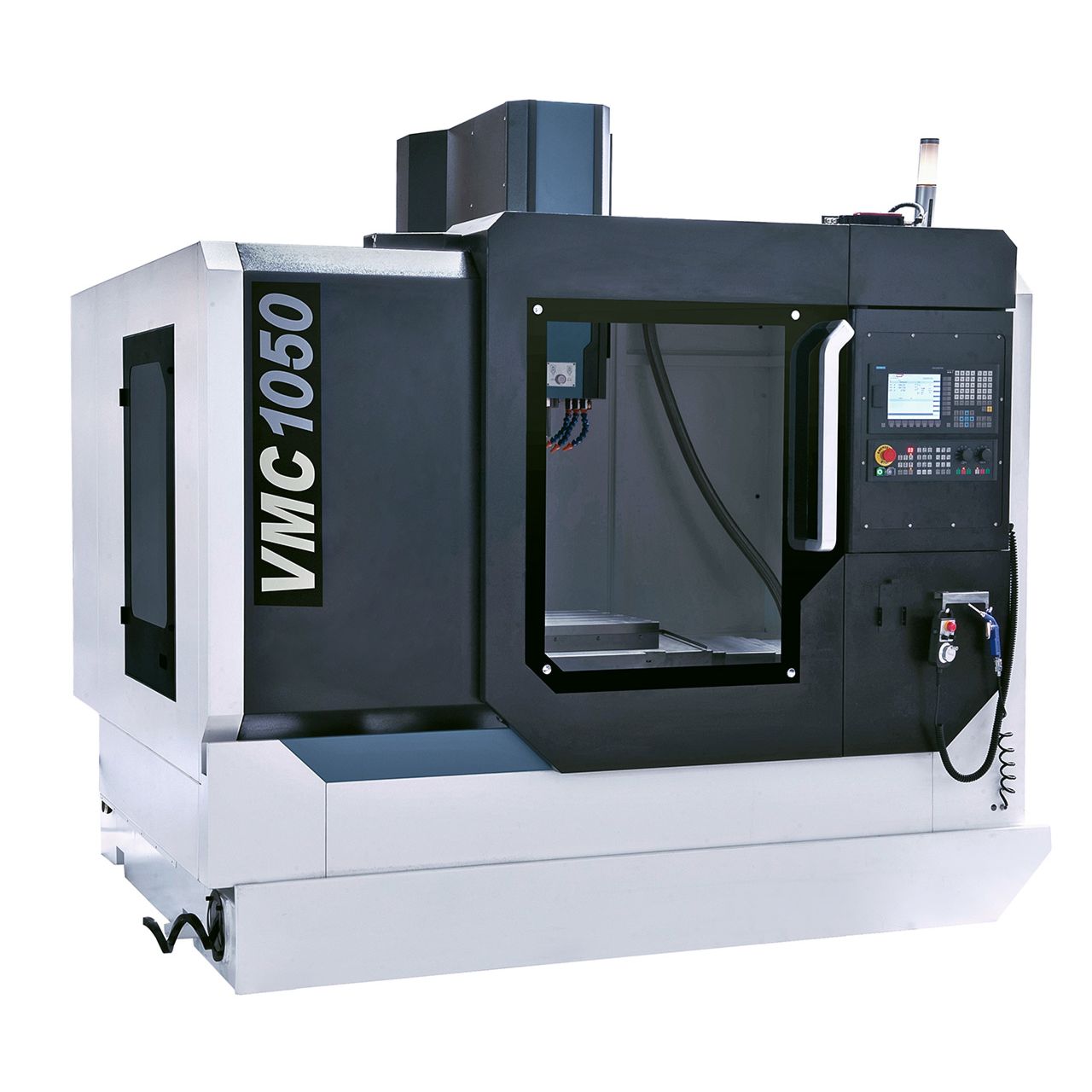

El centro de mecanizado vertical CNC VMC 1050 está equipado con un control Siemens Sinumerik 808D Advanced 16 u 828D y cambiador automático de 16 herramientas. Gracias a su compacto diseño, un tamaño de mesa de 1000 x 500 mm y grandes recorridos, este modelo es ideal para el mecanizado de series pequeñas y medianas en producción, así como también para la fabricación de moldes. Igualmente ideal para el sector educativo.
Centro de mecanizado vertical CNC VMC 1050 con Siemens Sinumerik 808D Advanced 16
Consultar
Tiempo de entrega: 10-14 días
DIRECTO DE FÁBRICA
A destacar
- Control Siemens Sinumerik
- Preparado para el montaje de un 4º eje
- Volante electrónico con juegoa de emergencia
- Servo motores Siemens en los 3 ejes
- Cambiador automático de 16 herramientas
- Extractor de virutas tipo sinfin
- Guías lineales de precisión en todos los ejes
- Función automática de soplado en el husillo principal
- Orientación automática del husillo principal
- Carenado integral de la máquina con una puerta corredera fronta
- Cristal de seguridad normativa CE
- Cerradura de seguridad
- Lámpara de máquina LED
- Lubricación central automática
- Pistola neumática
- Protector telescópico del eje x, y, z
- Dispositivo de refrigerante
Detalles
- Guías lineales de precisión y potentes servo motores para desplazamientos rápidos en todos los ejes y elevado peso de la pieza de trabajo

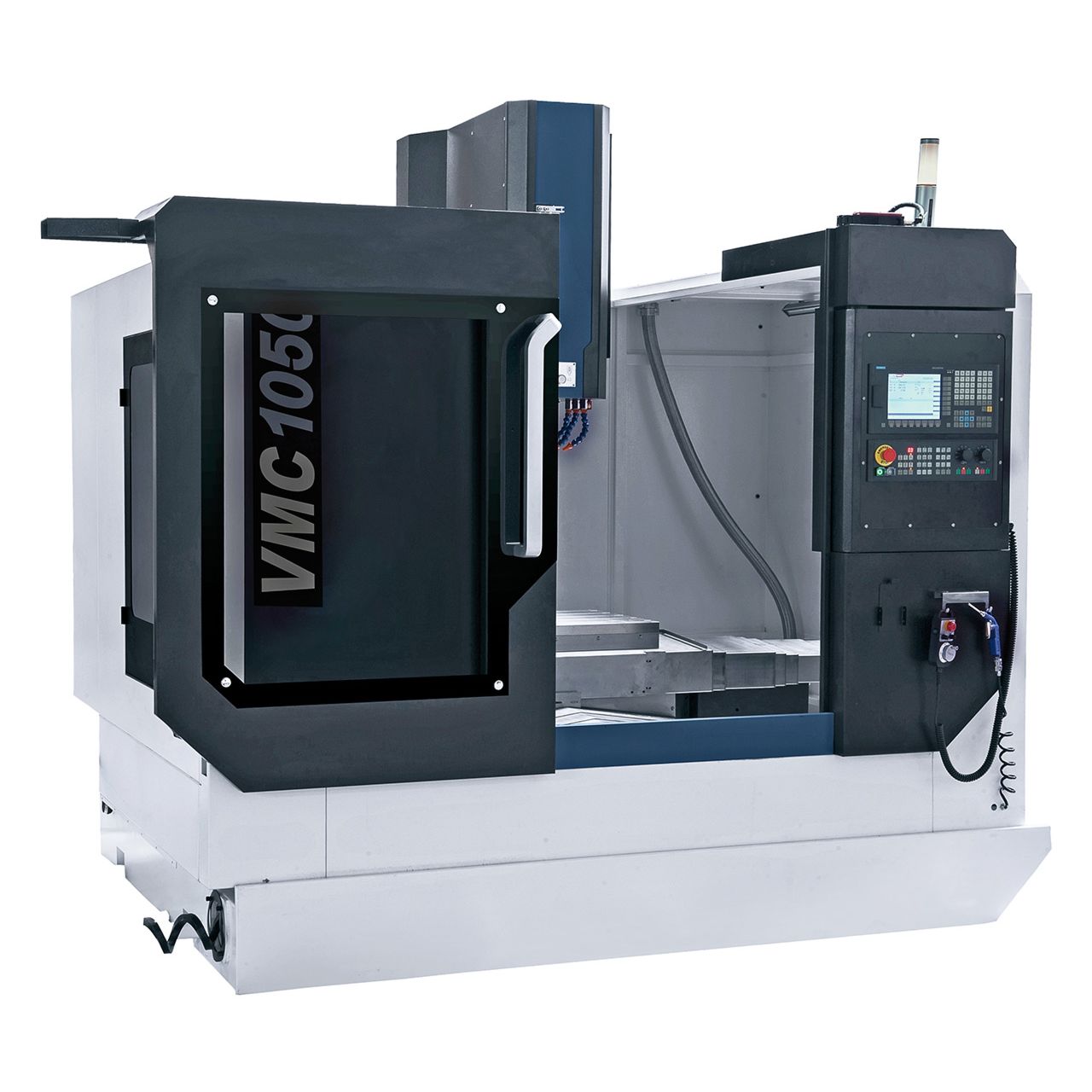

- Carenado integral de la máquina con una puerta corredera y 2 puertas laterales para fácil acceso
- Alta eficiencia gracias su gran equipamiento de serie y una gran variedad de accesorios opcionales
- Estable bancada de fundición para un suave funcionamiento y el óptimo rendimiento en el fresado

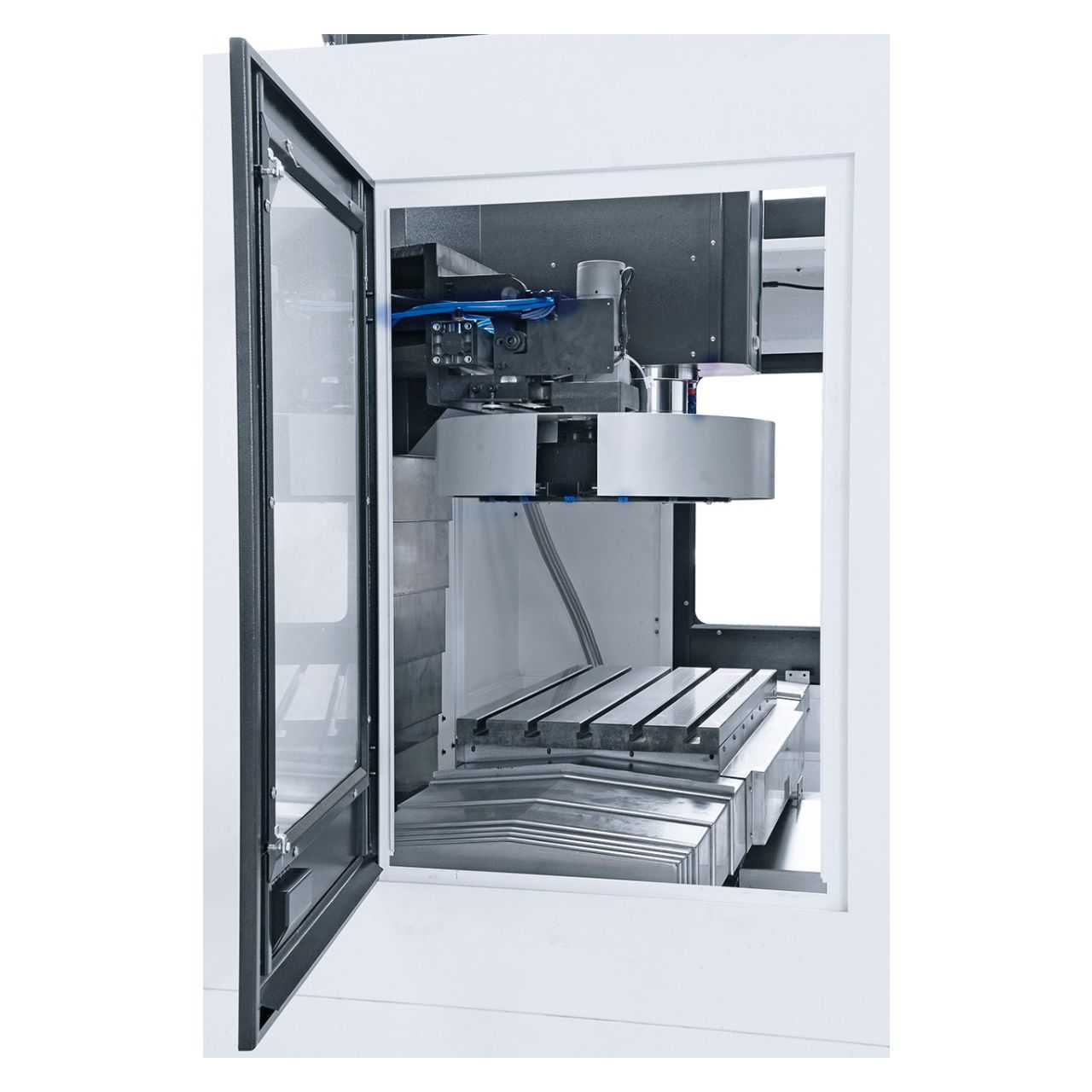

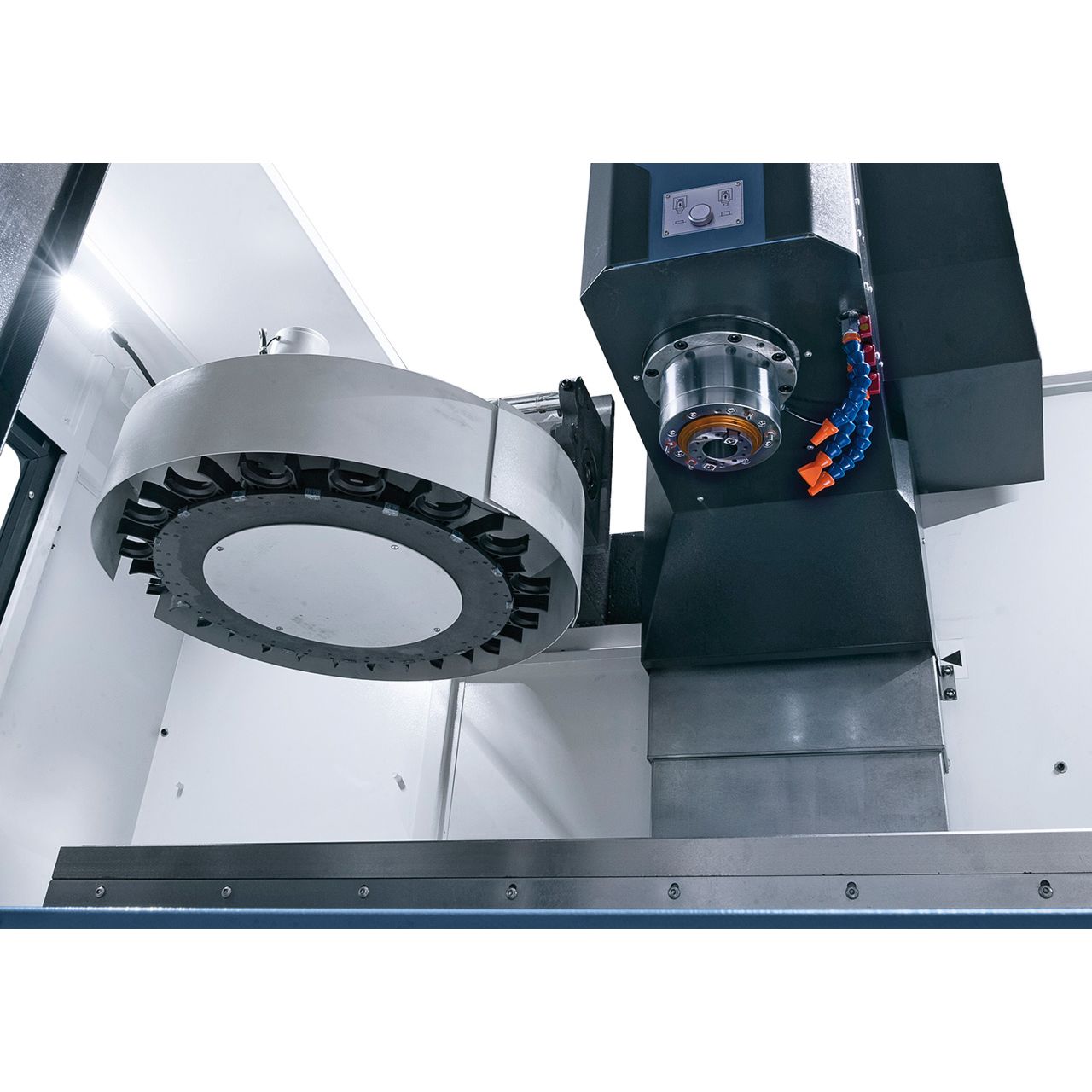

- Cambiador automático de 16 herramientas, tipo de carrusel
- Husillos de bolas de gran precisión con tuercas precargadas en los 3 ejes

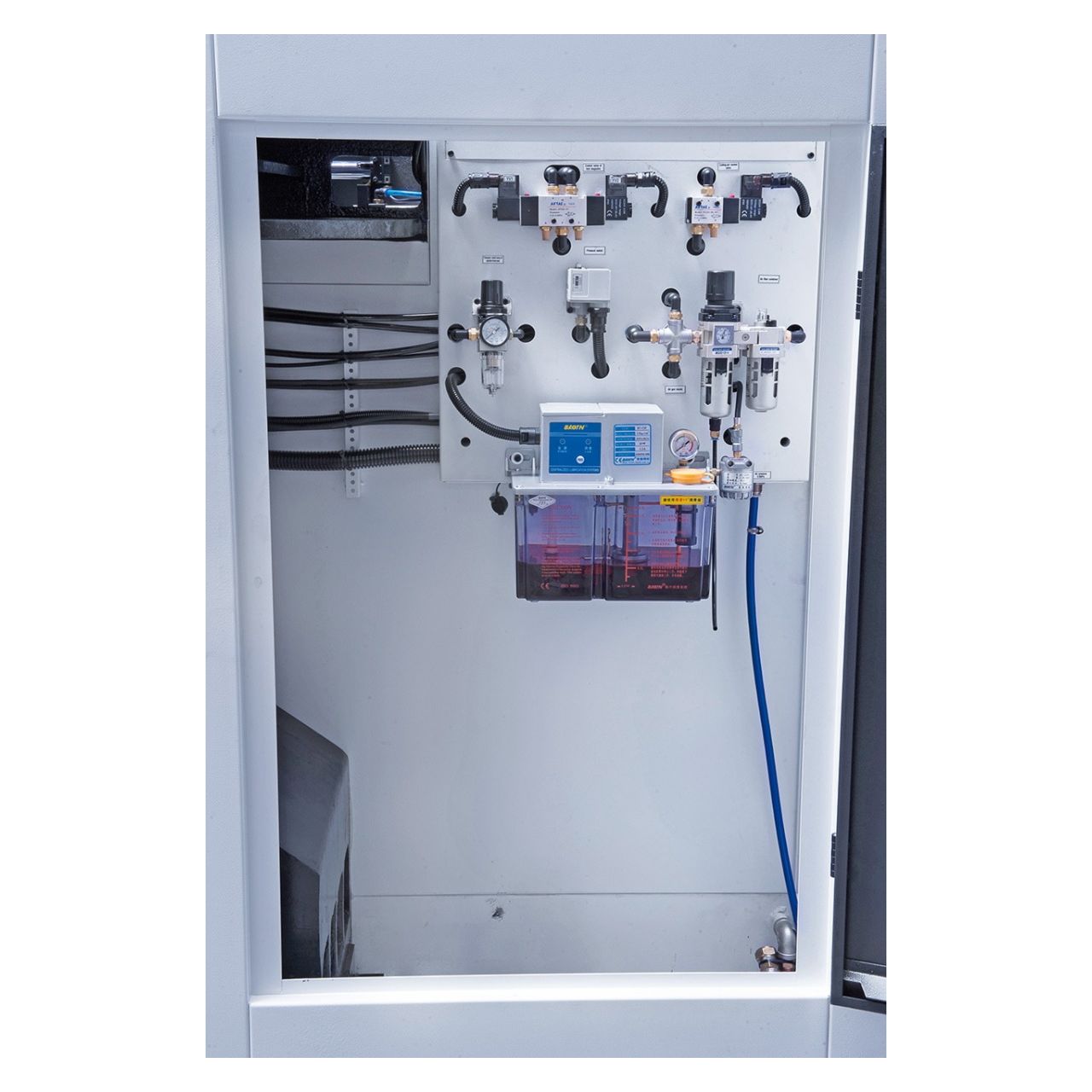

- Lubricación central de guías y de los husillos de bolas

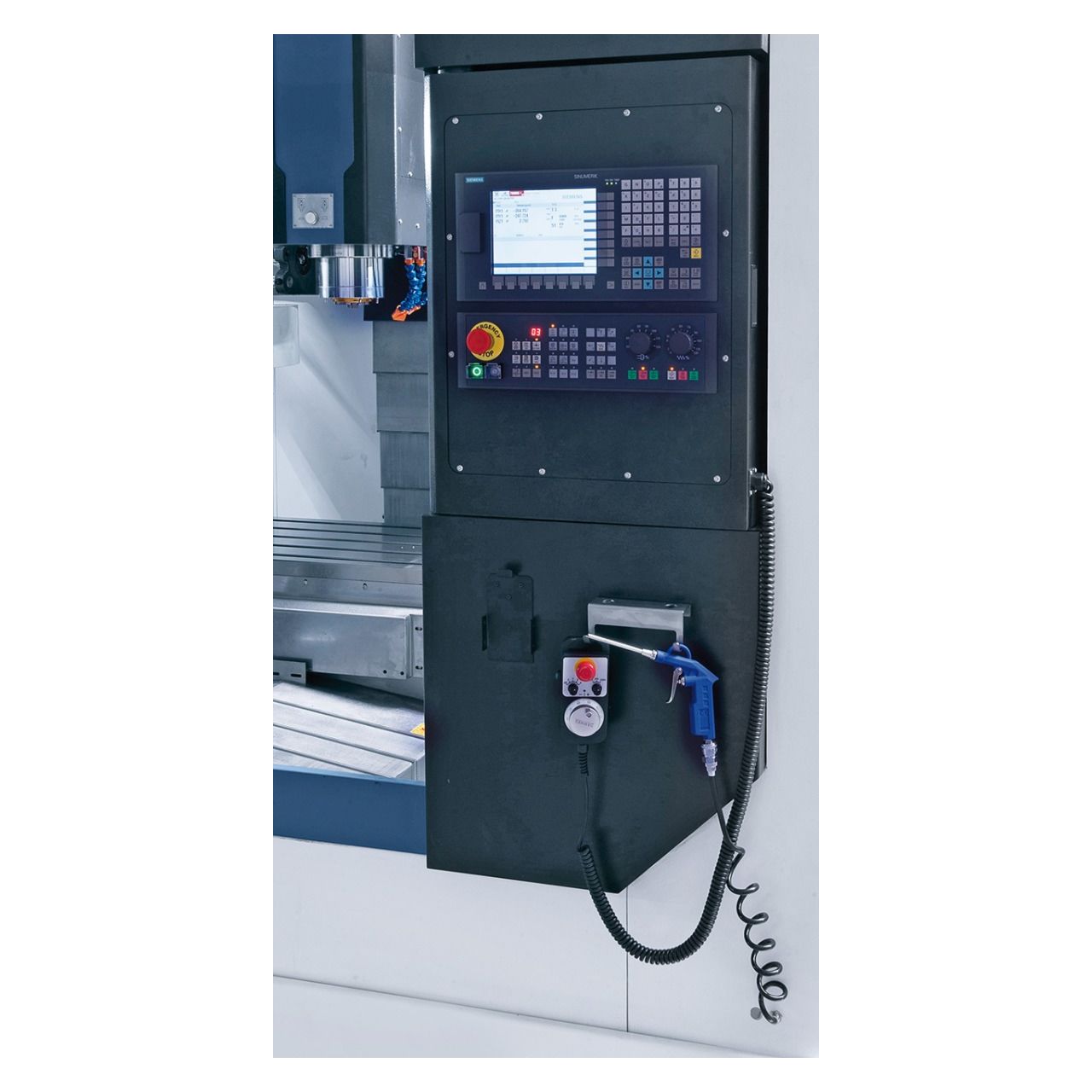

- Controles ergonómicamente dispuestos en el panel de la consola giratoria.

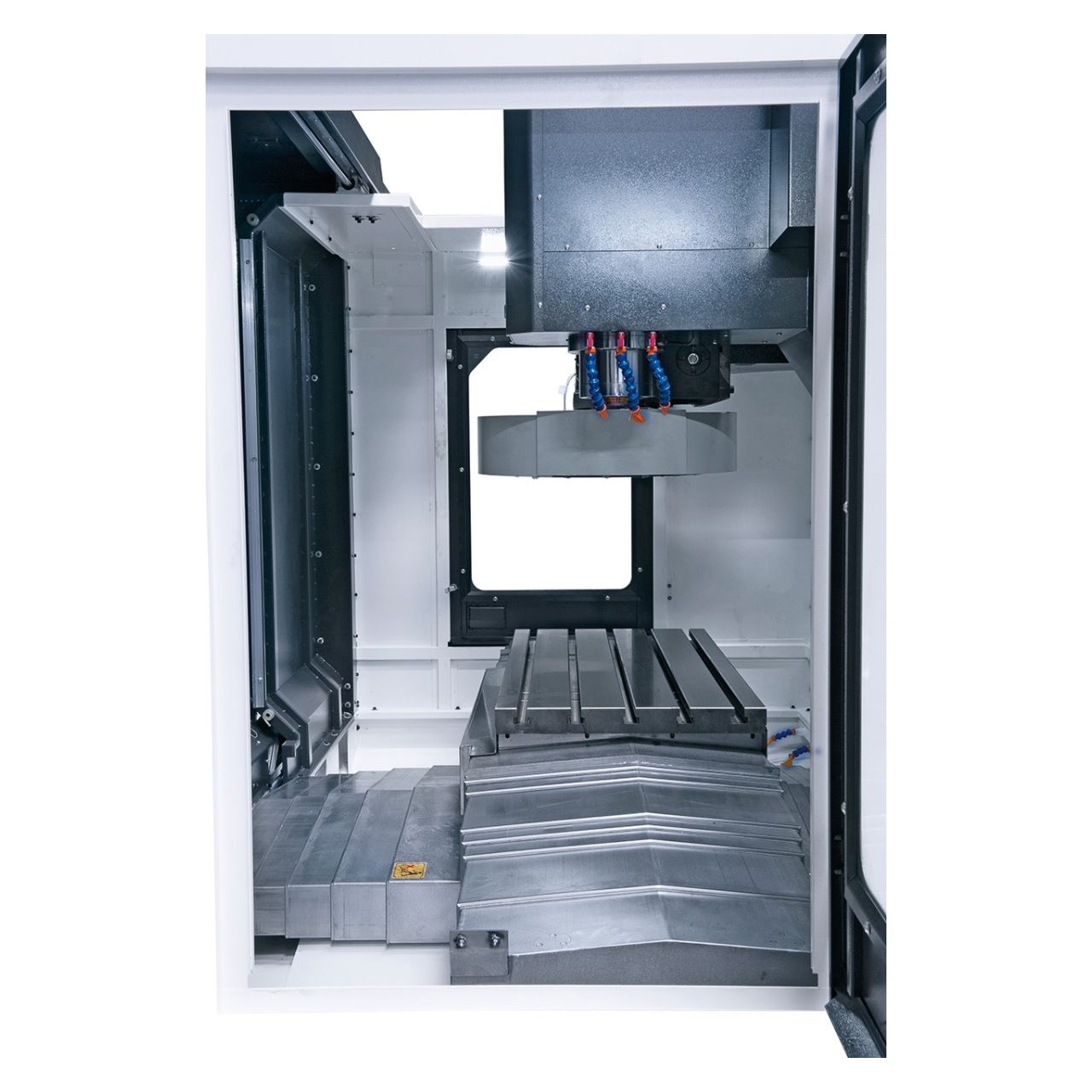

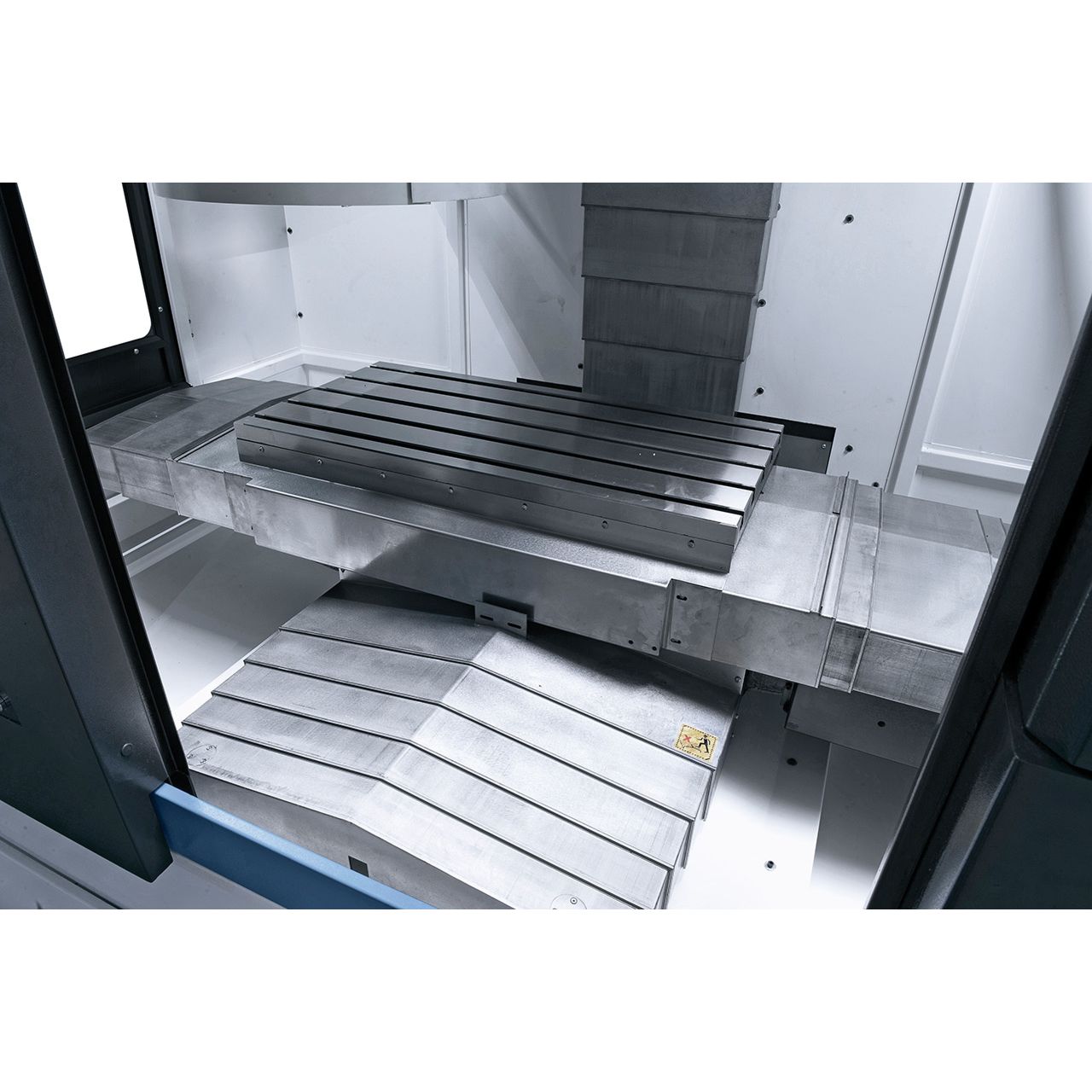

- Gran mesa en cruz con superficie rectificada
Características técnicas
|
Área de trabajo |
|
|
Dimensiones de la mesa |
1000 x 500 mm |
|
Cono del cabezal |
BT 40 |
|
Revoluciones continuas |
40 – 8000 rpm |
|
Carrera eje x |
850 mm |
|
Carrera eje y |
500 mm |
|
Carrera eje z |
500 mm |
|
Distancia nariz del husillo – superficie de la mesa |
110 – 610 mm |
|
Escote, entre columna y portabrocas |
560 mm |
|
Capacidad de carga de la mesa |
500 kg |
|
Ranuras en T (número / ancho / dist.) |
5 / 18 / 100 mm |
|
Avance |
|
|
Avance de trabajo en los ejes x, y, z |
10 – 10.000 mm/min |
|
Avance rápido de ejes x, y |
30.000 mm/min |
|
Avance rápido de eje z |
24.000 mm/min |
|
Precisión |
|
|
Precisión de posicionado |
± 0,005 mm |
|
Precisión de repetibilidad |
± 0,003 mm |
|
Portaherramientas |
|
|
Número de alojamientos de hta. |
16 piezas |
|
Tamaño de herramienta Ø x L máx. |
130 x 300 mm |
|
Peso máximo de herramienta. |
8 kg |
|
Tiempo de cambio de herramienta, hta. / hta. |
7 seg. |
|
Potencia motor husillo principal. |
11,0 kW |
|
Dimensiones (L x An x Al) |
2500 x 2200 x 2400 mm |
|
Peso aprox. |
5500 kg |
