La rectificadora universal modelo USM 500 tiene una gran variedad de
aplicaciones para el usuario profesional, necesitando un mínimo espacio. Su facilidad de uso y su amplia gama de accesorios garantizan el máximo rendimiento.

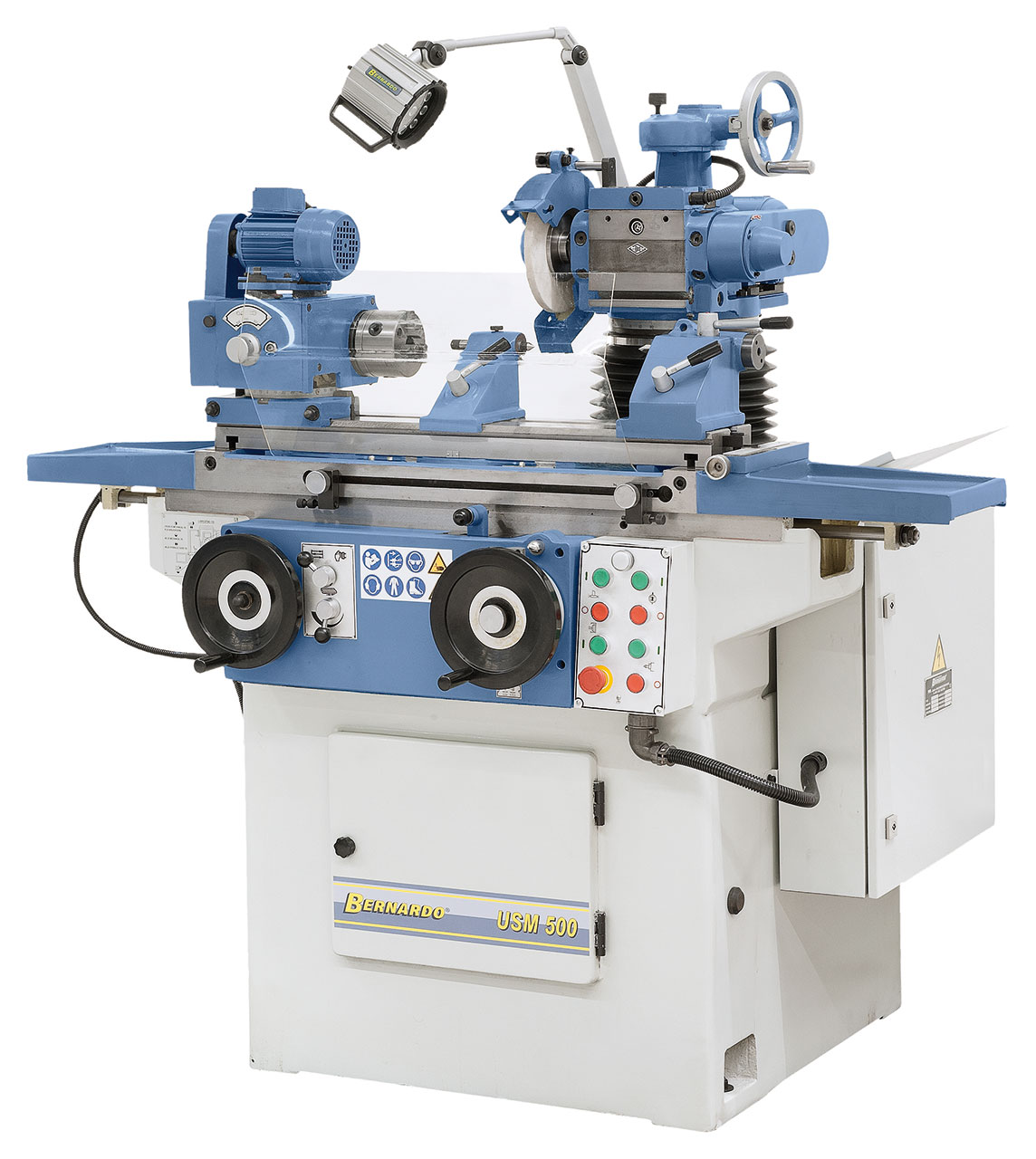

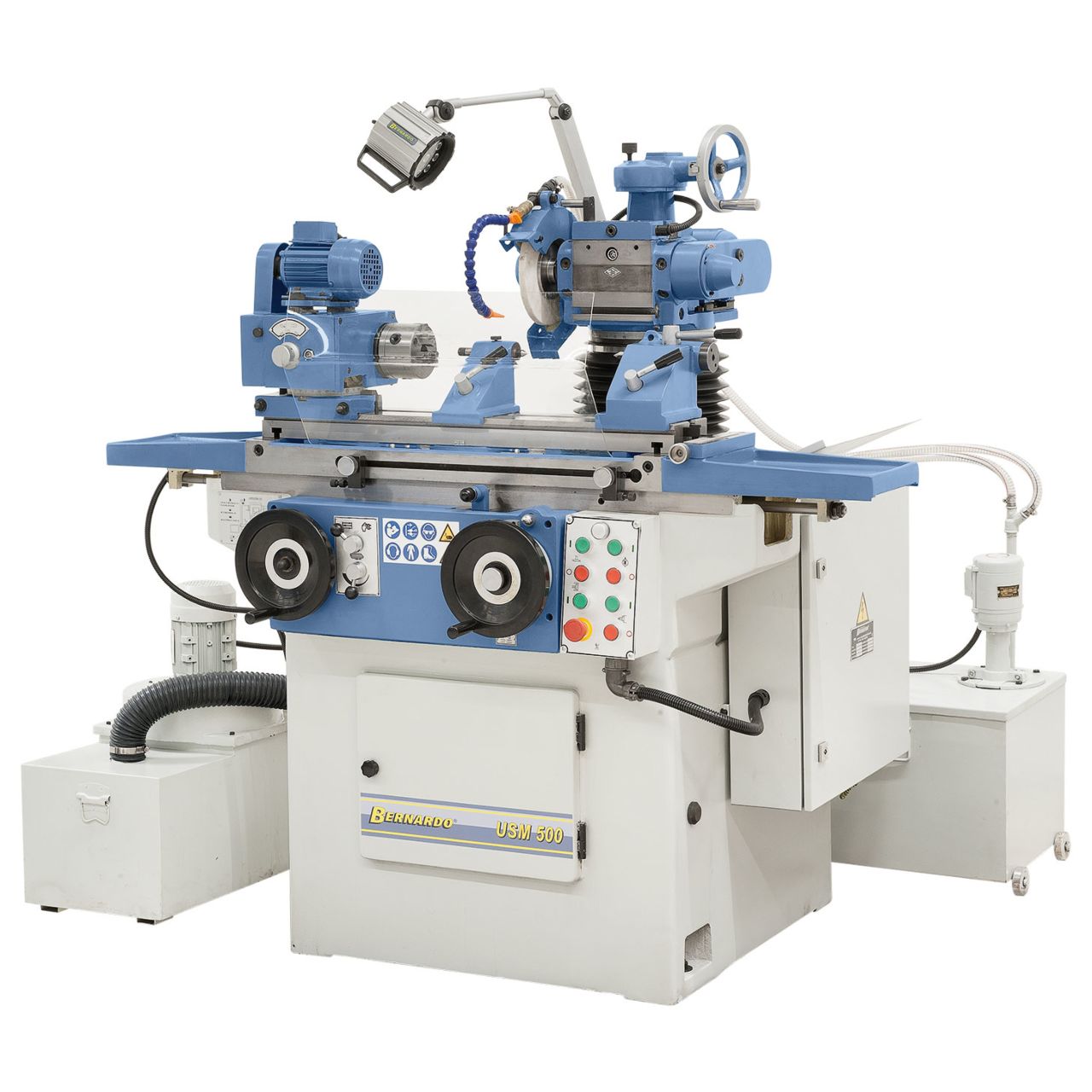

Afiladora de herramientas universal USM 500
21.800,00 €
Tiempo de entrega: 10-14 días
DIRECTO DE FÁBRICA
A destacar
- Dispositivo de refrigeración
- Extractor de polvo
- Protector contra salpicaduras
- Aparato divisor
- 4 muelas de rectifiado
- 5 empujadores
- Diamantador
- Lubricación central
- Ampliación de husillo
- Mordaza para rectificado plano
- Dispositivo de rectificado interior incluye 2 muelas
- Plato de 3 garras dia. 100mm
- Contrapunto a izqda. y dcha.
Detalles
- Dispositivo de refrigeración, lubricación central y extractor de polvo como estándar
- Sencillo cambio de engranajes que percone un rápido cambio de velocidades
- Usada en talleres de fabricación herramientas y moldes, o en escuelas profesionales
- Ajuste de la mesa longitudinal hidráulico o manual (el eje X)
- Cabezal ajustable en altura e inclinable (-100° a +100°)
- Lijadoras de rodillo, plana y afiladora de herramientas en una sola máquina
- Construcción en fundición gris que evita las vibraciones de rectificado
- Rodamiento especial en el cabezal para unos resultados de rectificado óptimos
- Su aplicación en diferentes áreas incrementa la producción
Características técnicas
|
Ø max. de pieza |
200 mm |
|
Distancia entre centros |
500 mm |
|
Rectificado plano |
200 x 50 mm |
|
Rectificado exterior |
ø 5 – 50 x 400 mm |
|
Rectificado interior |
ø 10 – 50 x 75 mm |
|
Peso máx. de pieza |
10 kg |
|
Cabezal |
|
|
Inclinación |
-90° a +90° |
|
Revoluciones |
110 / 200 / 300 rpm |
|
Cono del cabezal |
CM 2 |
|
Diámetro del plato |
100 mm |
|
Cabezal de rectificar |
|
|
Inclinación |
-100° a +100° |
|
Carreras |
|
|
Transversal |
230 mm |
|
Vertical |
210 mm |
|
Graduación vertical |
0,01 mm |
|
Desplazamiento vertical / vuelta de volante |
2 mm/r |
|
Graduación transversal |
0,02 mm |
|
Desplaz. transversal / vuelta de volante |
2 / 4 mm/r |
|
Tamaño del disco |
200 x 20 x 75 mm |
|
Revoluciones |
2500 rpm |
|
Revoluciones cabezal rectificado interno |
13500 rpm |
|
Tamaño piedra de afilar |
ø 26 x 20 x 6 mm |
|
ø 10 x 10 x 3 mm |
|
|
Mesa de trabajo |
|
|
Carrera máxima |
480 mm |
|
Avance longitudinal hidráulico |
0,01 – 6 m/min |
|
Inclinación de la mesa |
-45° a +45° |
|
Cono del contrapunto |
CM 2 |
|
Carrera del contrapunto |
15 mm |
|
Potencia del motor |
2,5 kW |
|
Potencia motor de lijado |
1,1 kW |
|
Dimensiones de máquina (L × An × Al)* |
1500 x 1150 x 1400 mm |
|
Peso aprox. |
1300 kg |
* sin extractor de polvo ni equipo de refrigeración
